Elektromagnetische flowmeter
Inhoudsopgave
Dosimag

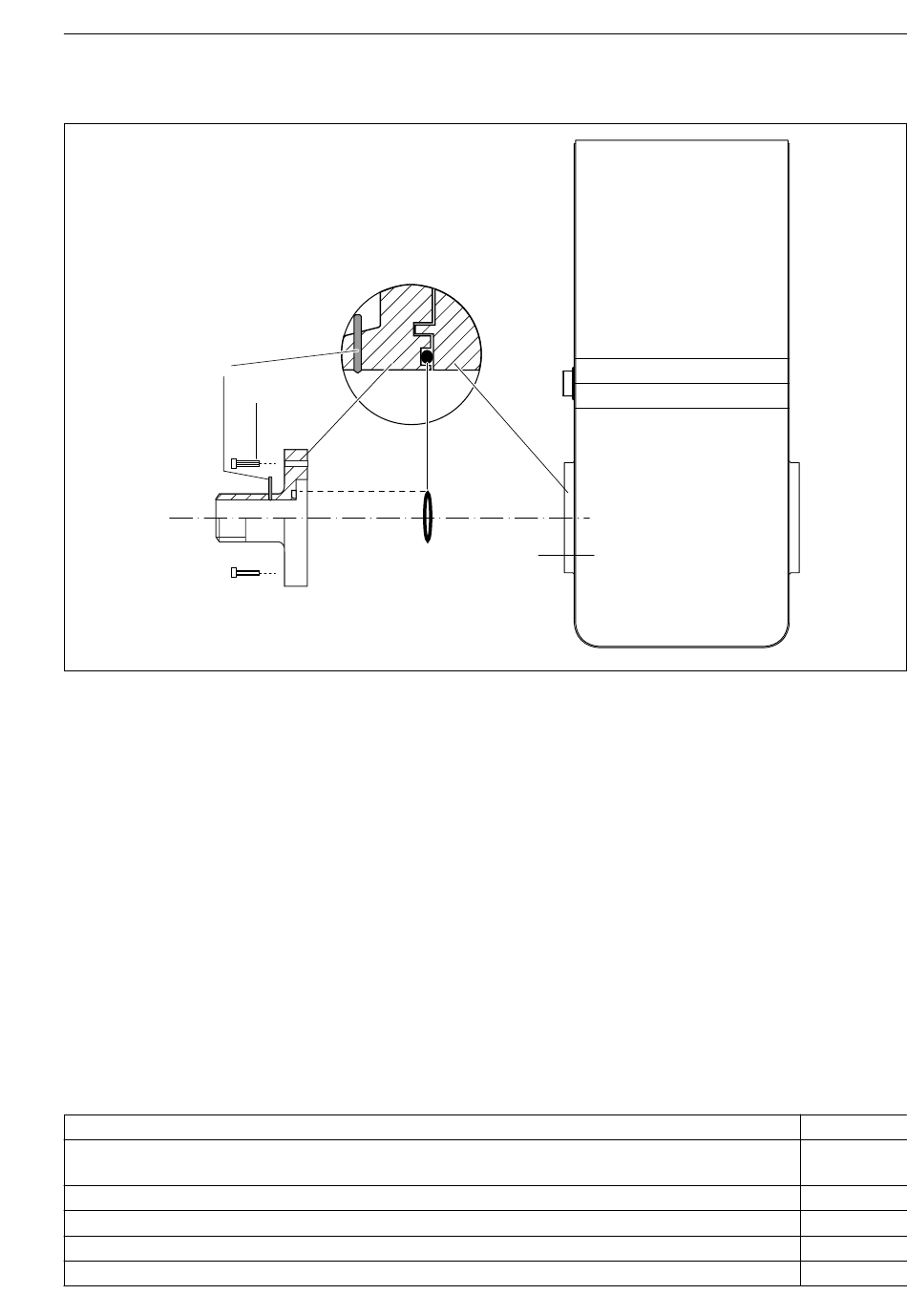

Potentiaalvereffening via aardelektroden op de procesaansluiting
2
1
Zeskantbouten van procesaansluiting
2
Geïntegreerde aardelektrodes
3
O-ring afdichting
4
Meetinstrument
6.5
Waarborgen beschermingsklasse
Het meetinstrument voldoet aan alle voorschriften voor de beschermingsklasse IP67, type 4X
behuizing.
Om de IP67 beschermingsklasse, Type 4X behuizing te waarborgen, moeten de volgende
handelingen worden uitgevoerd na de elektrische aansluiting:
‣
Zet alle instrumentstekkers vast.
6.6
Controles voor de aansluiting
Is het meetinstrument beschadigd (visuele inspectie)?
Komt de voedingsspanning in het systeem overeen met hetgeen dat is vermeld op de typeplaat van het
meetinstrument ?
Voldoen de kabels aan de voorschriften → 22?
Zijn de gemonteerde kabels voorzien van trekontlasting?
Is de klemtoekenning correct → 23?
Is de randaarde correct uitgevoerd → 30?
Endress+Hauser
1
4
3
Elektrische aansluiting
A0053325
33
