Robbantott rajz és alkatrészlista
• A robbantott rajz és alkatrészlista 4 fő részből áll:
• A gép fő háza (1. ábra);
• Hajtómű szerelvény (2. ábra);

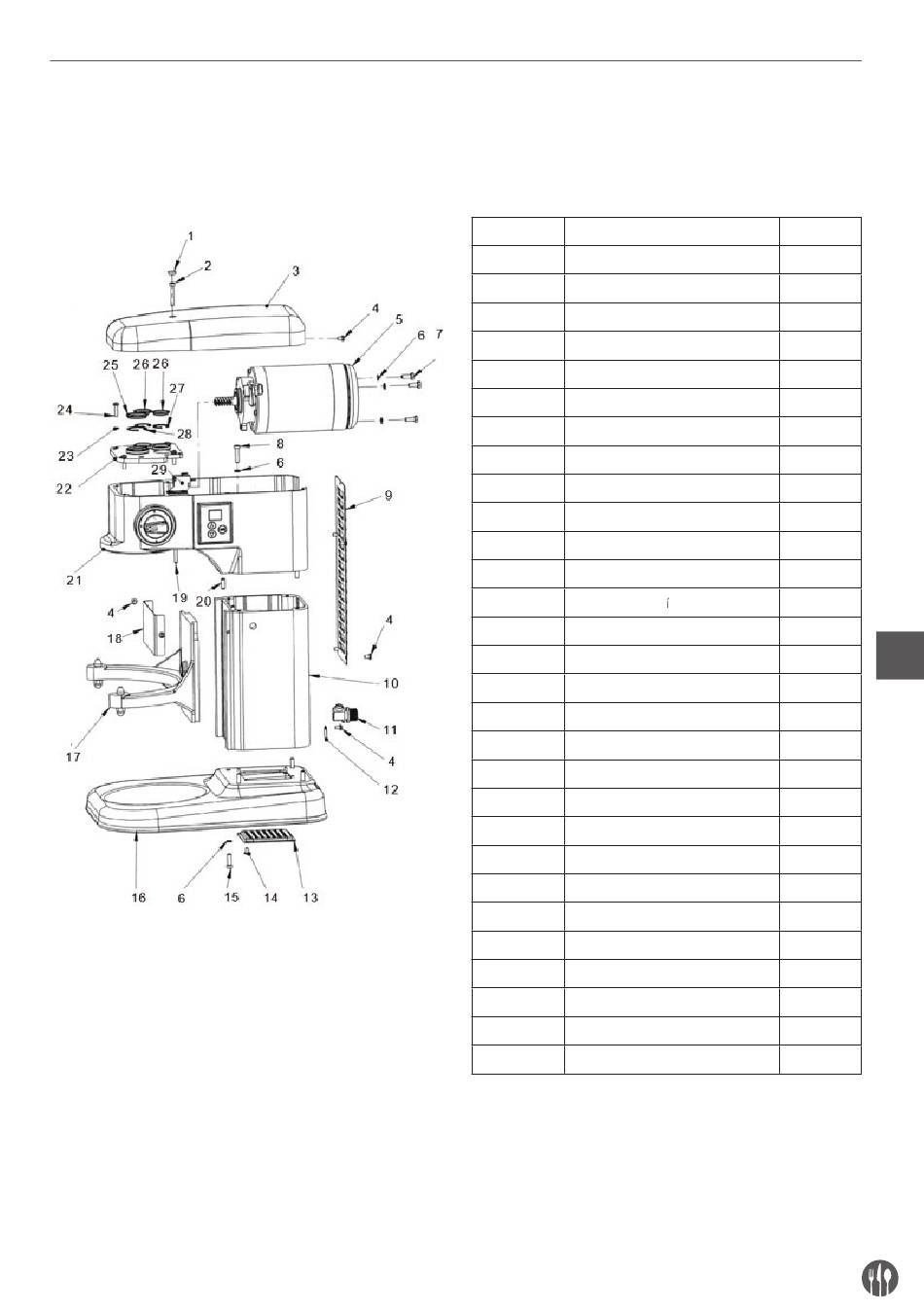

1. ábra: A gép fő egysége
• Tálemelő szerelvény (3. ábra);
• Tálvédő és forgótengely (4. ábra).
Az 1. ábra gépalkatrész-listája
Cikkszám
Alkatrész neve
1
Csavar burkolata
2
Felső takarócsavar
3
Felső burkolat
4
Csavarok M5x8
5
Motor szerelvény
6
Rugós alátét
7
Csavarok M6x16
8
Csavarok M6x20
9
Hátsó fedél
10
11
Kábelcsatlakozó
12
13
Szellőzőny lások fedele
14
Csavarok M4x8
15
Csavarok M6x20
16
Alapburkolat
17
Tálbölcső
18
Tál tárgylemez fedél
19
Csatlakozási sáv
20
21
22
Csapágy fedél
23
Rugós alátét
24
Csavarok M5x20
25
Középső tengely burkolat
26
Hajtóműtengely-fedél
27
Ø26 alátét
28
Ø32 alátét
29
Kapcsoló fedőlemeze
Mennyiség
1
1
1
10
1
7
3
4
1
Állvány
1
1
Földelés
1
1
4
4
1
1
1
1
Tű 6x18
1
Felsőtest
1
1
4
6
1
2
2
2
1
