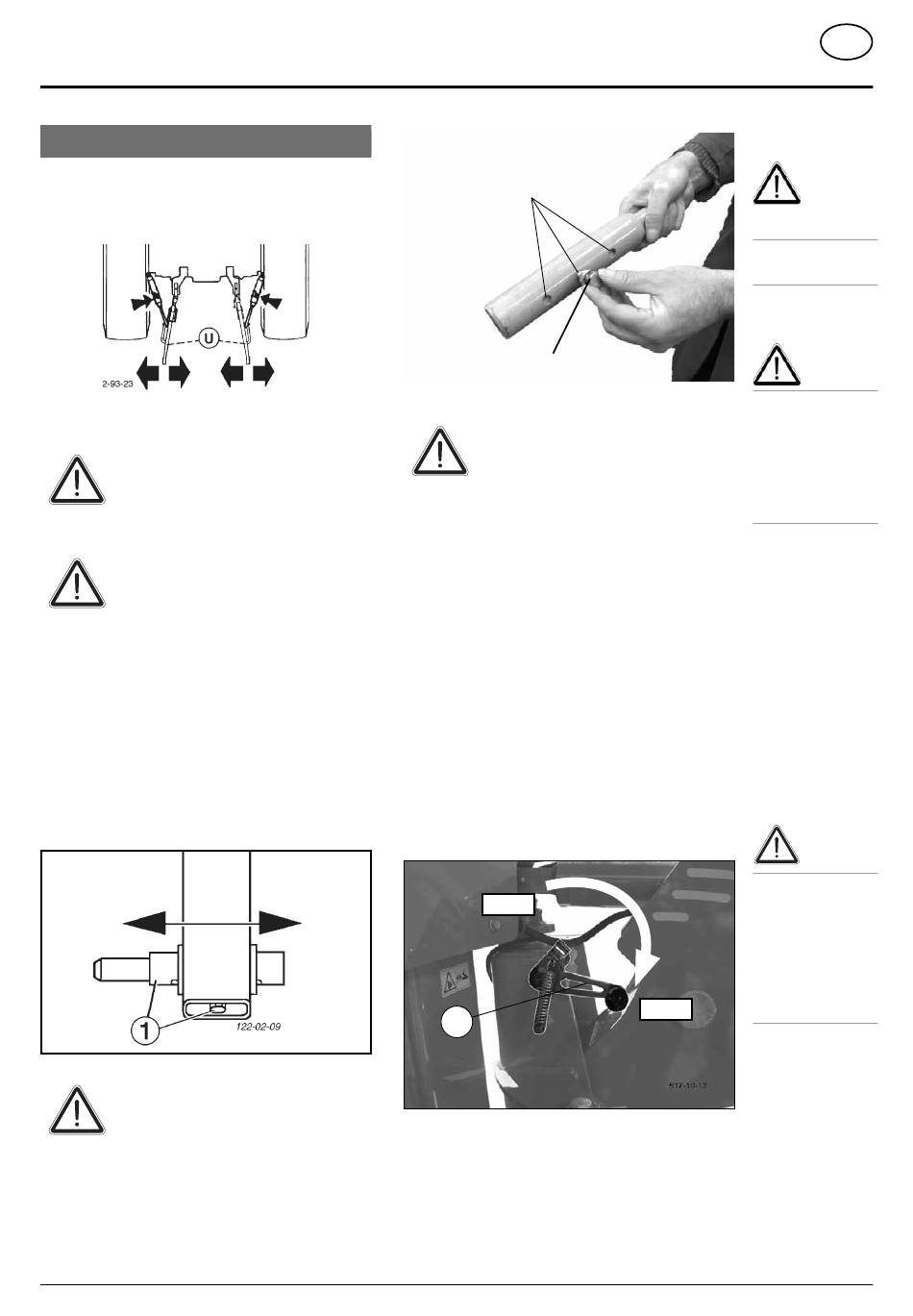

Machine aan de trekker aanbouwen
1. Hefarm aan de trekker instellen
- De hefarm zodanig fixeren dat de machine niet zijwaarts
kan uitzwenken en de aanbouwbok in het midden is
geplaatst.
2. Machine aan de trekker aanbouwen
Let op!
Beknellingsgevaar! Als de trekker naar
de machine wordt gereden, mogen zich
geen personen binnen de gevarenzone
bevinden!
Let op!
Tijdens het aan- en afbouwen van de
schijvenmaaier moet de trekker tegen
wegrollen worden beveiligd, voordat de
gevarenzone tussen de trekker en de
machine mag worden betreden!
- Hefarm met de hefarmbouten van de machine verbinden
en beveiligen. De hydraulische hefarmbalans kan door
het bedienen van het dubbelwerkende regelventiel in
de vanghaak van de linker hefarm worden geplaatst.
- Trekstangbouten (1) met de bevestigingsschroef aan het
draagframe instellen volgens de driepunts categorie en
de spoorbreedte. De maaier mag niet langs de achterste
trekkerbanden schuren.
Let op!
Let erop dat met de bevestigingsschroef
de gewenste boring (zie afbeelding
hieronder) aan de bout wordt geregeld!
Anders kan de maaier uit de koppeling
loskomen, op de grond vallen en
materiële schade veroorzaken.
1400_NL-AANBOUW_3784
AANBOUW AAN DE TREKKER
3 boringen
Bevestigingsschroef
- Topstang aankoppelen en beveiligen.
Let op!
Voor het eerste gebruik van de machine
moet de cardanaslengte worden
gecontroleerd en indien nodig worden
aangepast!
Details zie hoofdstuk 'Cardanas' in
bijlage B van deze handleiding
- Cardanas aankoppelen.
- Afhankelijk van de uitrusting de hydraulische slangen
aansluiten.
- De 7-polige stekker van de verlichting op de trekker
aansluiten.
- De regellijn in de trekkercabine plaatsen
- Steunpoten omhoog zetten en beveiligen!
- Veiligheidsklep zwenken
a. Enkelvoudig hydraulisch regelventiel in zweefstand
plaatsen!
b. Hef het trekkermechanisme totdat de veiligheidsklep
lichtjes kan worden bewogen.
c. Voor het heffen in veldtransportstand moet de
veiligheidsklep (1) in positie B worden gezwenkt.
Pos. A
1
- rechter hefarm instellen.
1. Maai-unit middels enkelvoudig regelventiel in
zweefstand plaatsen
2. Hefinrichting zolang in de juiste richting bewegen
tot de pijlpunten (1) van de weergave aan de
ontlastingscilinder precies naar elkaar wijzen.
- 9 -
Veiligheids-
aanwijzin-
zie bijlage-A1 pt.
7.), 8a. - 8h.)
Deze machine is
alleen bedoeld
voor gebruik in
combinatie met
tractoren (niet
voor zelfrijdende
machines).
De hefhydrauliek
van de trekker
mag alleen
worden bediend,
als zich geen
personen binnen
de gevarenzone
Pos. B
NL
gen:
Let op!
Let op!
bevinden!
