• KOMPONENTY - URZĄDZENIA ZABEZPIECZAJĄCE I POMIAROWE
Termopara spalin
znajduje się na odprowadzeniu spalin, odczytuje ich
temperaturę. Steruje fazą rozpalania i w razie zbyt niskiej lub
zbyt wysokiej temperatury uruchamia fazę blokady.
Czujnik przepływu powietrza
znajduje się w przewodzie doprowadzającym powietrze,
odczytuje natężenie przepływu powietrza do spalania, kiedy
nie jest prawidłowe powoduje to problemy z podciśnieniem
w obwodzie spalin i wygaszenie pieca.
Termostat bezpieczeństwa na ślimaku
Umieszczony blisko zasobnika na pelet. Do jego zadziałania
dochodzi kiedy temperatura wewnątrz piecyka jest zbyt
wysoka. Blokuje załadunek peletu i powoduje wygaszenie
piecyka.
Sonda temperatury wody
Odczytuje temperaturę wody w części kotłowej piecyka,
przesyłając do karty sterującej informacje umożliwiające
regulację pracy pompy i modulację mocy pieca. W
przypadku zbyt wysokiej temperatury wody uruchomiona
zostaje blokada piecyka.
Termostat bezpieczeństwa w układzie wodnym
Odczytuje temperaturę wody w części kotłowej piecyka. W
przypadku zbyt wysokiej temperatury, wyłącza alarmowo
urządzenie odcinając zasilanie elektryczne motoreduktora. W
przypadku jego zadziałania konieczne jest jego odblokowanie
poprzez wciśnięcie przycisku zwalniającego blokadę z tyłu
piecyka. (A - rys. 1).
Zawór ciśnieniowy
Po osiągnięciu ciśnienia znamionowego spuszcza wodę z
piecyka, co wymaga w konsekwencji jej uzupełnienia.
UWAGA: pamiętać, by podłączyć spust do kanalizacji!
Zapalarka
Powoduje zapłon peletu strumieniem gorącego powietrza.
Pozostaje załączona do czasu zakończenia fazy rozpalania.
Jest to część ulegająca zużyciu.
Ekstraktor spalin
„Wyrzuca" na zewnątrz spaliny i poprzez wytworzone
podciśnienie zaciąga powietrze do spalania.
Presostat
Umieszczony na wyciągu spalin, kiedy odczytuje wartość
podciśnienia w obwodzie spalin (np. zapchany przewód ko-
minowy) przerywa podawanie peletu powodując wygaszenie
pieca.
Termostat bezpieczeństwa na zasobniku
Zamontowany na systemie poboru peletu z zasobnika.
Kiedy temperatura w piecyku jest zbyt wysoka blokuje
załadunek peletu i powoduje wygaszenie piecyka.
UWAGA: W PRZYPADKU AWARYJNEGO ZATRZYMANIA PRACY PIECYKA URZĄDZENIE POKAZUJE
PRZYCZYNĘ NA WYŚWIETLACZU I ZAPISUJE BLOKADĘ W PAMIĘCI.
CECHY TECHNICZNE
Pompa cyrkulacyjna
Tłoczy wodę z piecyka do instalacji CO.
Naczynie przeponowe
Ma funkcję „pochłaniania" objętości wody, w przypadku wzro-
stu temperatury wody, a w konsekwencji jej ciśnienia.
Ważne: w zależności od wielkości instalacji instalator musi
ocenić, czy nie trzeba zastosować drugiego naczynia prze-
ponowego na układzie.
Motoreduktor
Napędza ślimak, umożliwiając załadunek peletu z zasobnika
do komory paleniska.
Manometr
Znajduje się z tyłu pieca (B rys. 1), pozwala odczytać
ciśnienie wody w urządzeniu. Zalecane ciśnienie podczas pracy
piecyka wynosi 1,5 bara.
Zawór spustowy
umieszczony wewnątrz piecyka w dolnej części; służy
do spuszczania wody z piecyka.
Zaworek odpowietrzający
Znajdują się w górnej części urządzenia pod kratką (zob. str.
151 rys.2) i pozwala odpowietrzyć piecyk po jego napełnieniu
wodą.
- 148
-

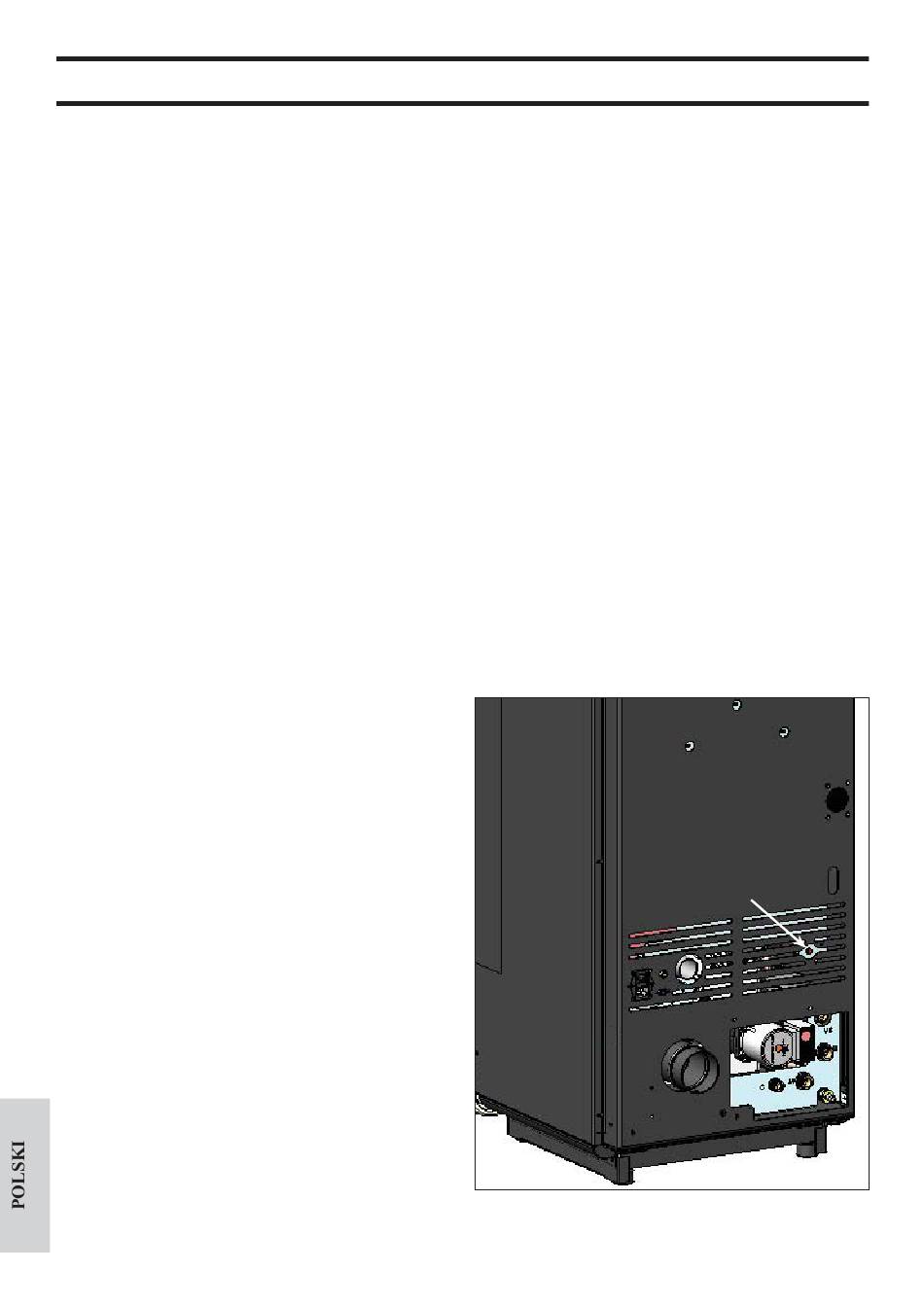

rys. 1
B
A
