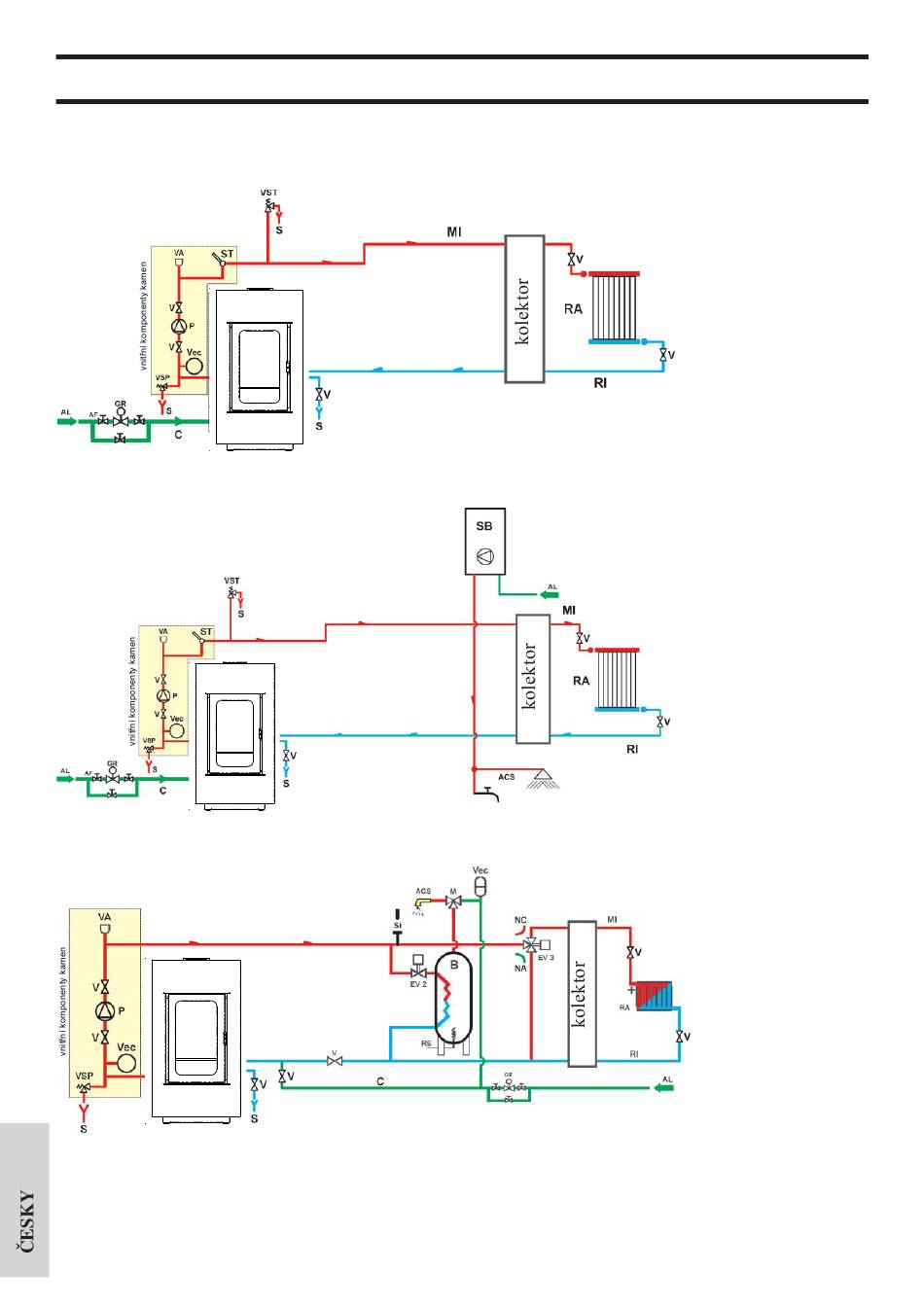

• HYDRAULICKÉ ZAPOJENÍ
KAMNA S TEPLOVODNÍM VÝMĚNÍKEM JAKO JEDINÝ ZDROJ TEPLA
SCHÉMA TOPNÉHO SYSTÉMU S KAMNY A BOJLEREM
TC
SCHÉMA TOPNÉHO SYSTÉMU S KAMNY JAKOŽTO JEDINÝM ZDROJEM TEPLA S VÝRO-
BOU TEPLÉ UŽITKOVÉ VODY PROSTŘEDNICTVÍM BOJLERU
TC
POZNÁMKA: Tato schémata jsou pouze orientační, správná instalace je v péči odborného instalatéra
PŘÍSLUŠENSTVÍ:
Ve schématech uvedených na následujících stránkách se počítá s použitím příslušenství dostupného ceníku výrobce.
U místních prodejců jsou také k dispozici jednotlivé součásti (výměník, ventily, atd.).
INSTALACE
TC
- 190
-
POPIS:
AF: Studená voda
AL: Vodovodní přípojka
C:Naplňování/doplňování
GR: Tlakový reduktor
MI:Přívodní potrubí systému
P: Oběhové čerpadlo
RA: Radiátory
RI: Zpětný systém potrubí
S:Vypouštění
ST: Teplotní sonda
TC:Kamna
V: Kulový ventil
VA: Automatický odvzdušňovací ventil
Vec: Uzavřená expanzní nádoba
VSP: Bezpečnostní ventil
VST: Termoventil
POPIS:
ACS: Teplá užitková voda
AF: Studená voda
AL: Vodovodní přípojka
C: Naplňování/doplňování
GR: Tlakový reduktor
MI: Přívodní potrubí systému
P: Oběhové čerpadlo
RA: Radiátory
RI: Zpětný systém potrubí
S: Vypouštění
SB: Bojler
ST: Teplotní sonda
TC: Kamna
V: Kulový ventil
VA: Automatický odvzdušňovací ventil
Vec: Uzavřená expanzní nádoba
VSP: Bezpečnostní ventil
VST: Termoventil
POPIS:
ACS: Teplá užitková voda
AL: Vodovodní přípojka
B: Bojler
C: Naplňování/doplňování
CE: Elektronická jednotka
EV2: 2-cestný elektroventil
EV3: 3-cestný elektroventil
NA: Normálně otevřený
NC: Normálně zavřený
GR: Tlakový reduktor
MI: Přívodní potrubí systému
P: Oběhové čerpadlo
RA: Radiátory
RI: Zpětný systém potrubí
S: Vypouštění
TC: Kamna
V: Kulový ventil
Vec: Uzavřená expanzní nádoba
VSP: Bezpečnostní ventil
