White LED Receiver io
1) Vypněte síťové napájení.

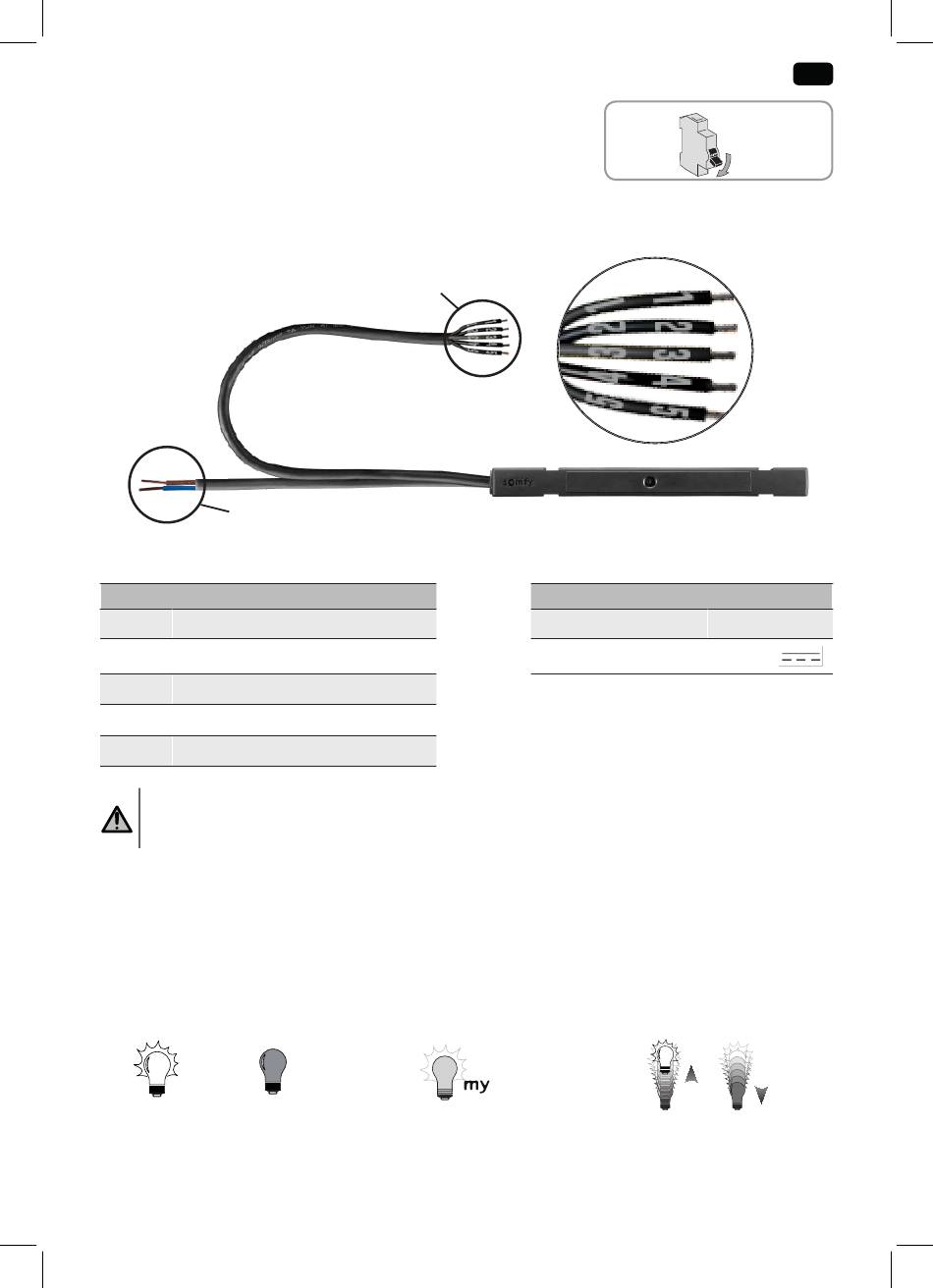

2) Připojte přijímač White LED Receiver io k jednomu nebo více bílých světelných zdrojů LED (A)
a k napájecímu zdroji (B), přičemž dodržte polaritu podle tabulky a vyobrazení níže.
mm
2
Ø ≥ 1
B
A
Vodič 1
Světelný zdroj LED č. 1
Vodič 2
Světelný zdroj LED č. 2
Vodič 3
Světelný zdroj LED č. 3
Vodič 4
Světelný zdroj LED č. 4
Vodič 5
V+
Varování
Jsou-li připojeny méně než 4 světelné zdroje LED, izolujte nepřipojené vodiče přijímače Whi-
te LED Receiver io každý
3) Připevněte přijímač White LED Receiver io (například pomocí vázacích pásků).
4) Připojte napájecí zdroj 12 V nebo 24 V k elektrické síti.
2.2. UVEDENÍ DO PROVOZU
Tento návod popisuje pouze postup uvedení do provozu pomocí jednosměrného dálkového ovládače
(1W) io.
Uvedení do provozu pomocí jiných ovládačů io si vyhledejte v příslušném návodu.
LED svítí
LED nesvítí
Copyright
©
2018 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
A
samostatně.
LED oblíbené osvětlení „my"
OFF
B
Modrý vodič
Hnědý vodič
Změna úrovně osvětlení
CS
0 V
+12/24 V
