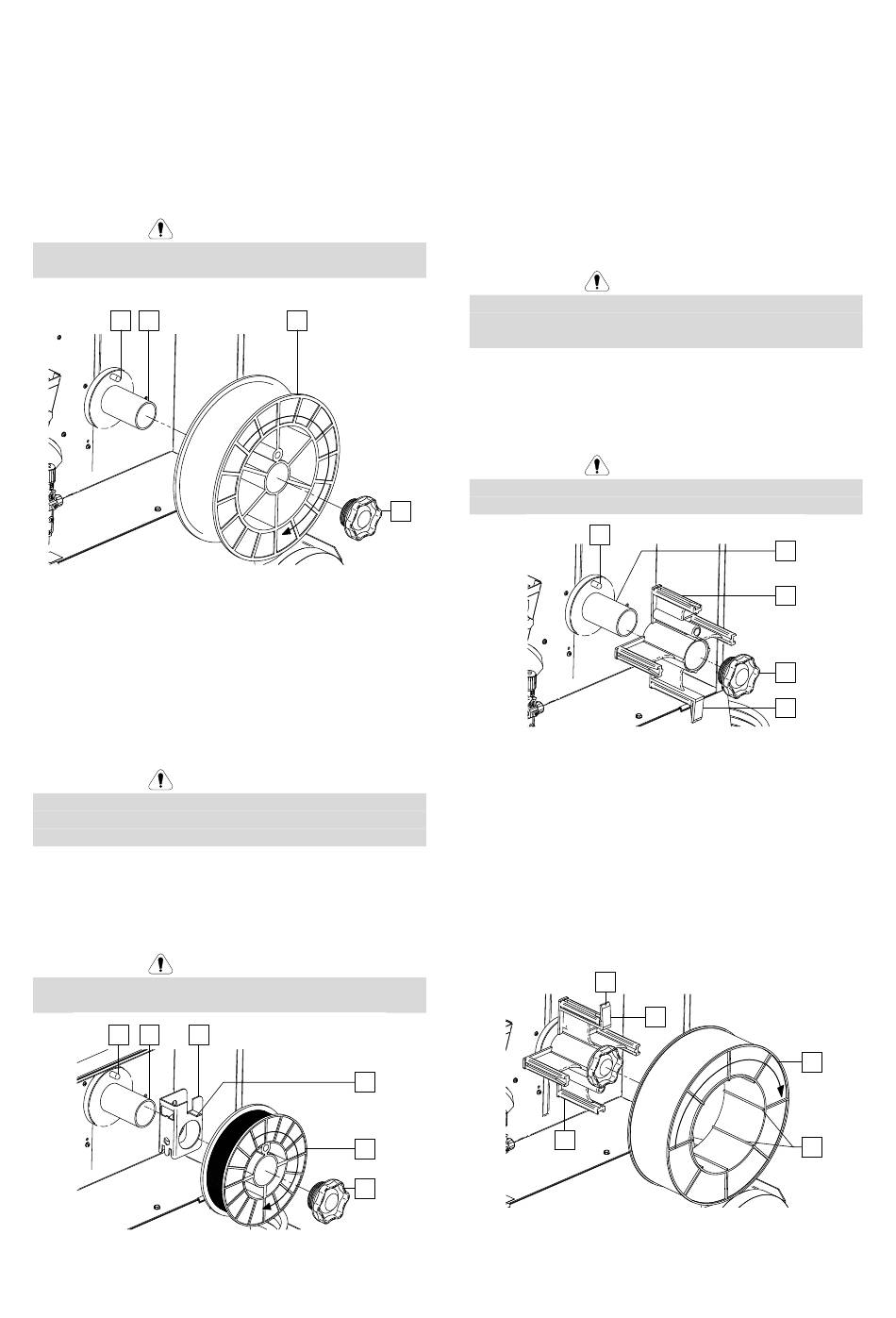

Laden van de draadhaspel
Draadhaspel type S300 en BS300 kunnen zonder adapter
worden geïnstalleerd op de draadhaspelsteun [17].
Draadhaspels van het type S200, B300 of Readi-Reel
kunnen worden geïnstalleerd, maar daarvoor is een
adapter nodig. Deze is afzonderlijk verkrijgbaar.
Zie het hoofdstuk "Toebehoren".
Laden van de draadhaspel Type S300 & BS300
WAARSCHUWING
Schakel de stroombron uit terwijl u de elektrodedraad
monteert.
31
30
Afbeelding 6.
Schakel het apparaat uit.
Open het rechter paneel.
Schroef de borgmoer [27] los en verwijder hem van de
as [30].
Plaats haspel type S300 of BS300 [32] op de as [30]
en zorg ervoor dat de rempen van de as [31] in het gat
wordt geplaatst in de achterkant van haspel type S300
of SB300.
WAARSCHUWING
Plaats haspeltype S300 of SB300 zodanig dat deze bij het
aanvoeren in een richting draait waarbij de haspel wordt
afgehaspeld vanaf de onderkant van de haspel.
Breng de borgmoer [27] weer aan. Zorg ervoor dat de
borgmoer goed is vastgedraaid.
Laden van de draadhaspel Type S200
WAARSCHUWING
Schakel de stroombron uit terwijl u de elektrodedraad
monteert.
31
30
33
Afbeelding 7.
Nederlands
®
32
27
34
35
27
11
Schakel het apparaat uit.
Open het rechter paneel.
Schroef de borgmoer [27] los en verwijder hem van de
as [30].
Plaats haspel type S200 [33] op de as [30] en zorg er
daarbij voor dat de rempen van de as [31] wordt
geplaatst in het gat in de achterkant van de adapter
[33]. De adapter van haspel type S200 kan apart
worden gekocht. (zie het hoofdstuk "Toebehoren").
Plaats haspel type S200 [35] op de as [30] en zorg
ervoor dat de rempen van de as [34] in het gat wordt
geplaatst in de achterkant van de haspel.
WAARSCHUWING
Plaats haspel type S200 zodanig dat hij bij het
aanvoeren draait dat hij wordt leeggedraaid vanaf de
onderkant van de spoel.
Breng de borgmoer [27] weer aan. Zorg ervoor dat de
borgmoer goed is vastgedraaid.
Laden van de draadhaspel Type B300
WAARSCHUWING
Schakel de stroombron uit terwijl u de elektrodedraad
monteert.
31
Afbeelding 8.
Schakel het apparaat uit.
Open het rechter paneel.
Schroef de borgmoer [35] los en verwijder hem van de
as [33].
Plaats de adapter van haspel type B300 [40] op de as
[33]. Zorg er daarbij voor dat de rempen van de as
[34] wordt geplaatst in het gat in de achterkant van de
adapter. De adapter van haspel type B300 kan apart
worden gekocht. (zie het hoofdstuk "Toebehoren").
Breng de borgmoer [27] weer aan. Zorg ervoor dat de
borgmoer goed is vastgedraaid.
38
36
Afbeelding 9.
Roteer de as en de adapter zodanig dat de borgveer
[37] op de stand 12 uur staat.
30
36
27
37
37
39
40
