S'assurer que la puissance électrique disponible en
entrée est appropriée pour le fonctionnement normal de
l'appareil. Les sections de câbles et les calibres de
fusibles
à
retardement
caractéristique « D ») recommandés sont indiqués à la
section de ce manuel relative aux caractéristiques
techniques.
Se reporter aux repères [1] et [18] des illustrations ci-
dessous.
Raccordements des éléments de
soudage
Se reporter aux repères [6], [7] et [8] des illustrations ci-
dessous.
Commandes et caractéristiques de
fonctionnement
2
1
3
8

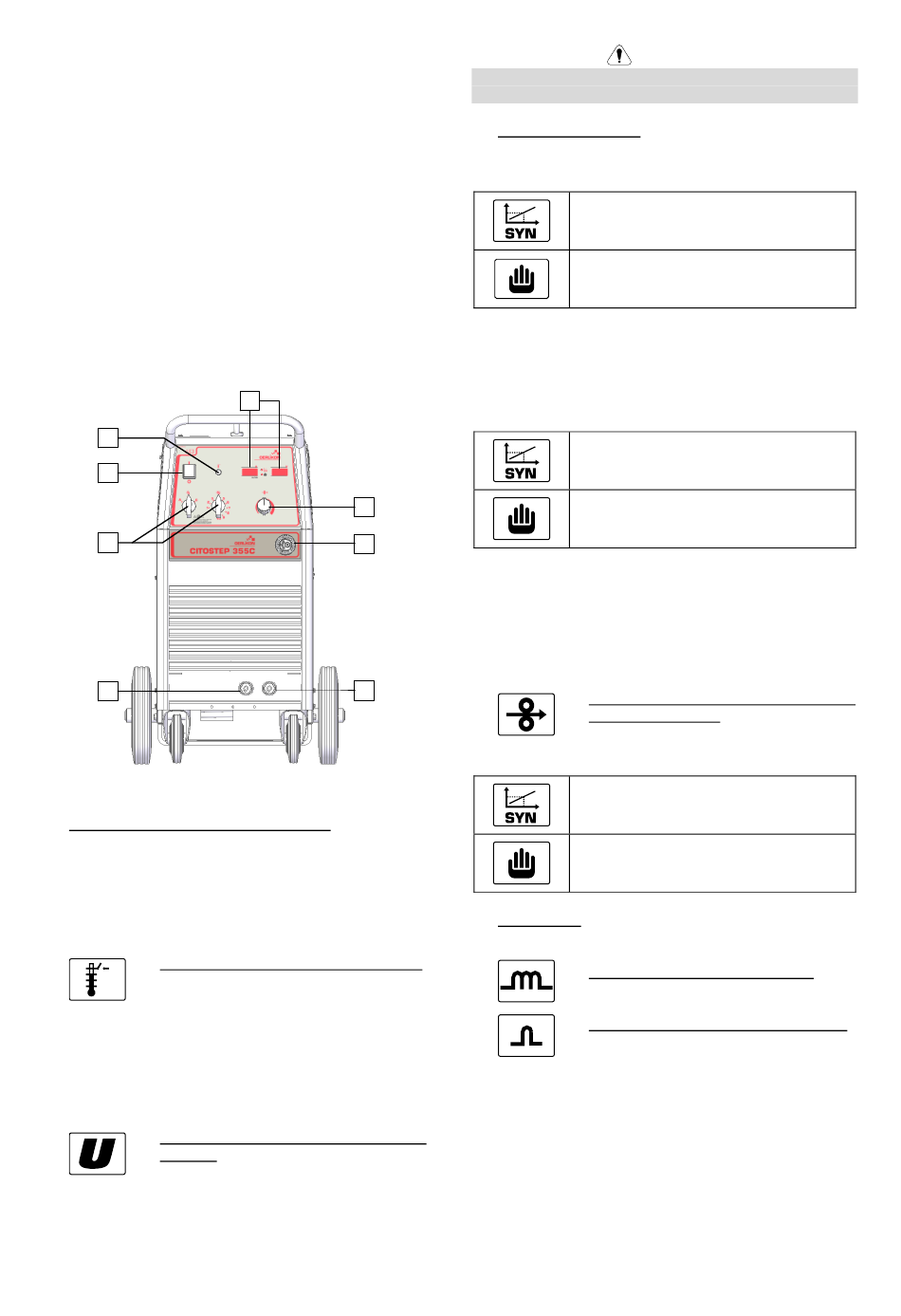

Figure 2
1. Interrupteur
MARCHE/ARRÊT
l'alimentation d'entrée de la machine. S'assurer que la
source d'alimentation est raccordée à l'alimentation
secteur avant de mettre en marche (« I »). Après avoir
raccordé l'alimentation d'entrée et activé l'interrupteur
d'alimentation, le témoin s'allume pour indiquer que la
machine est prête pour le soudage.
2. Voyant témoin de protection thermique:
Ce voyant s'allume quand il y a
surchauffe du poste et que le courant de
soudage est arrêté. Cela se produit quand la
température ambiante est supérieure à 40°C ou
quand le facteur de marche est trop élevé. Laisser la
machine en marche pour permettre le refroidissement
des composants internes. Quand le voyant s'éteint, le
soudage peut reprendre.
3. Interrupteur de tension de charge de
soudage: régler la tension de charge de
soudage. CITOSTEP 355C possède 2
interrupteurs (3 et 10 temps).
Français
(ou
disjoncteurs
avec
4
5
6
7
(I/O):
commande
Ne pas actionner l'interrupteur de tension de charge de
soudage [3] durant le soudage.
4. Afficheur numérique: affiche les paramètres de
soudage.
Témoins de mode : ces voyants indiquent le mode
de fonctionnement de l'appareil :
l'appareil fonctionne en mode synergique
(mode automatique)
l'appareil fonctionne en mode manuel
Afficheur A : il indique la valeur de courant de
soudage réelle (en A), et au terme du procédé de
soudage, il indique la valeur moyenne du courant
de soudage. Selon le Mode de Fonctionnement,
après changement de la valeur de vitesse de
dévidage de fil [5], l'afficheur A indique ;
La
automatiquement
l'appareil, dans la plage de 0,75-1,25
La valeur de la vitesse de dévidage de fil
en m/min
Afficheur V: il indique la valeur réelle de tension de
charge de soudage (en V), et au terme du procédé
de soudage, il indique la valeur moyenne de la
tension de soudage. Lors du changement de la
valeur de vitesse de dévidage de fil [5], l'afficheur
est vierge.
5. Bouton de commande de VDF (Vitesse
de dévidage de fil): selon le mode de
fonctionnement
commande de ce bouton :
Permet de corriger la vitesse ajustée
automatiquement par l'appareil dans la
plage de ±25 %.
Permet de commander en continu la
vitesse de dévidage de fil dans la plage
de 1,0 à 20 m/min.
6. Prise EURO : pour raccorder un pistolet de soudage
(procédés GMAW, FCAW-GS / FCAW-SS).
7. Prise de sortie de forte inductance : pour
raccorder un câble de masse.
8. Prise de sortie de faible inductance :
pour raccorder un câble de masse.
8
ATTENTION
correction
de
la
harmonisée
de
l'appareil,
vitesse
par
la
Français
