Généralités
Introduction
Cher lecteur, nous vous remercions de la confiance que vous nous témoignez et nous
vous félicitons d'avoir acquis ce produit de haute qualité. Le présent mode d'emploi doit
vous permettre de vous familiariser avec ce produit. En lisant attentivement le mode
d'emploi, vous apprendrez à connaître les diverses possibilités de votre produit. C'est
ainsi seulement que vous pourrez en exploiter au mieux tous les avantages.
Respectez les consignes de sécurité et veillez ainsi à garantir davantage de sécurité sur
le lieu d'utilisation du produit.

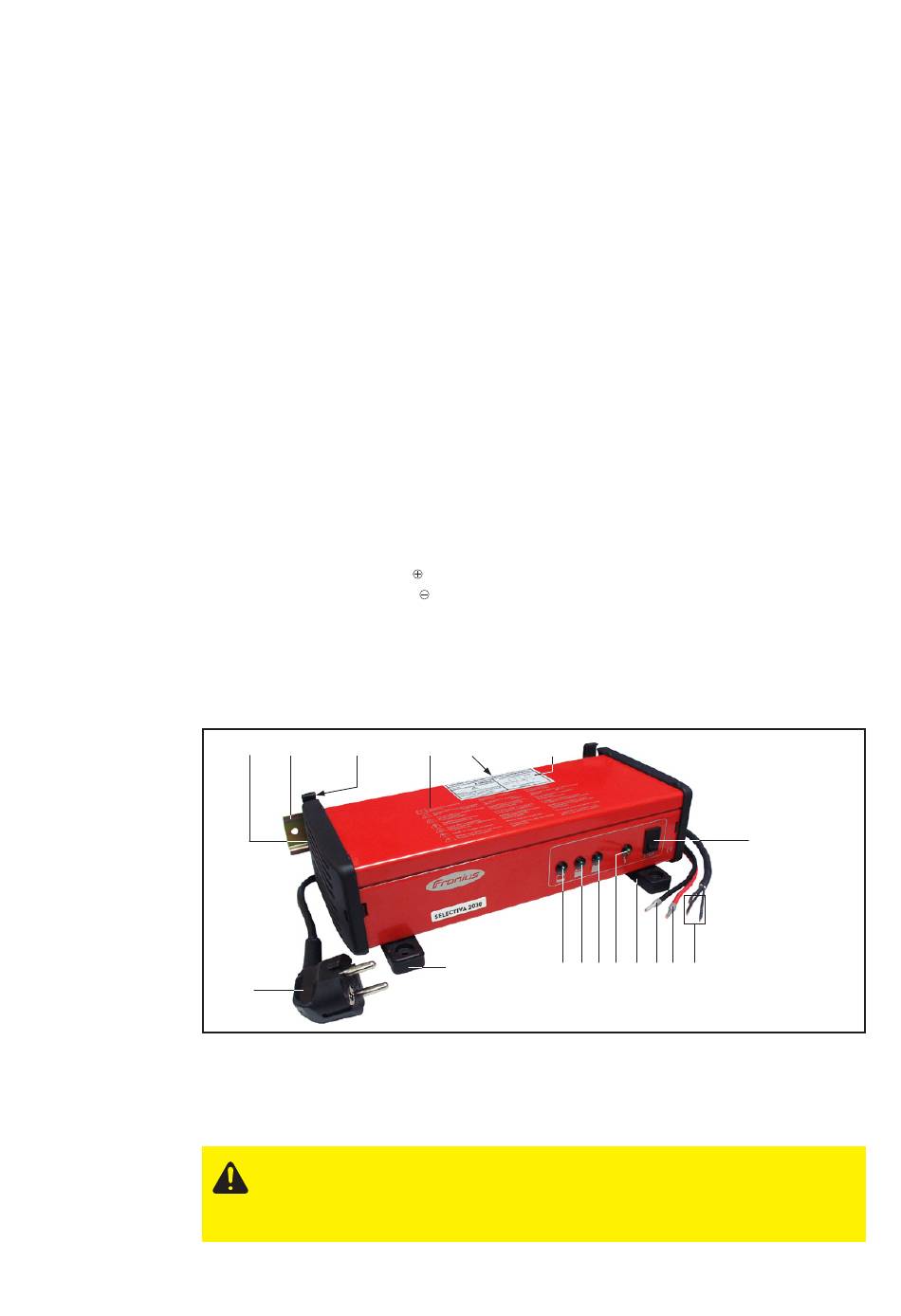

Éléments de commande et connexions
Elements de
(1) Câble/prise secteur
commande
(2) LED batterie en charge
(3) LED fin de charge/recharge
(4) LED charge d'entretien
(5) LED dysfonctionnement
(6) Touche stop pour interrompre ou
(7) Câble de charge positif
(8) Câble de charge négatif
(9) Emplacement pour câbles de charge
Fig.1
Le texte et les illustrations correspondent à l'état des connaissances technologiques au
moment de la mise sous presse et sont susceptibles d'être modifiés.
Montage de la
prise de charge
-
-
commencer la charge
Faible encombrement des câbles
secteur et de charge une fois rangés
(10)
(11)
(9)
(1)
Chargeur de batteries Selectiva Eco
ATTENTION! Montez les câbles de charge en fonction de l'application (par ex.
prise de charge, etc.) en respectant les prescriptions nationales et en veillant
toujours à ce que les câbles de charge soient correctement raccordés à la prise de
charge
Connecter le circuit de charge (+) (7) à la borne positive de la prise de charge
Connecter le circuit de charge (-) (8) à la borne négative de la prise de charge
(10) Logement pour la fixation de l'option
support mural
(11) Option support mural (42,0200,8891)
avec rail omégaTS 35 (EN 50022)
(12) Option sécurité anti-démarrage
(unipolaire avec contact inverseur:
4,100,368 ou bipolaire avec contact
- rouge
inverseur: 4,100,369)
- noir
(13) Avec l'option sécurité anti-démarrage :
autocollant avec schéma électrique
(14) Avec l'option sécurité anti-démarrage :
circuits de commande
(15) Option montage au sol (4,100,314)
(16) Avertissement concernant l'appareil
(16)
(12)
(13)
(15)
(2)
(3)
(4)
2
(6)
(5)
(15)
(8) (14)
(7)
