4.3

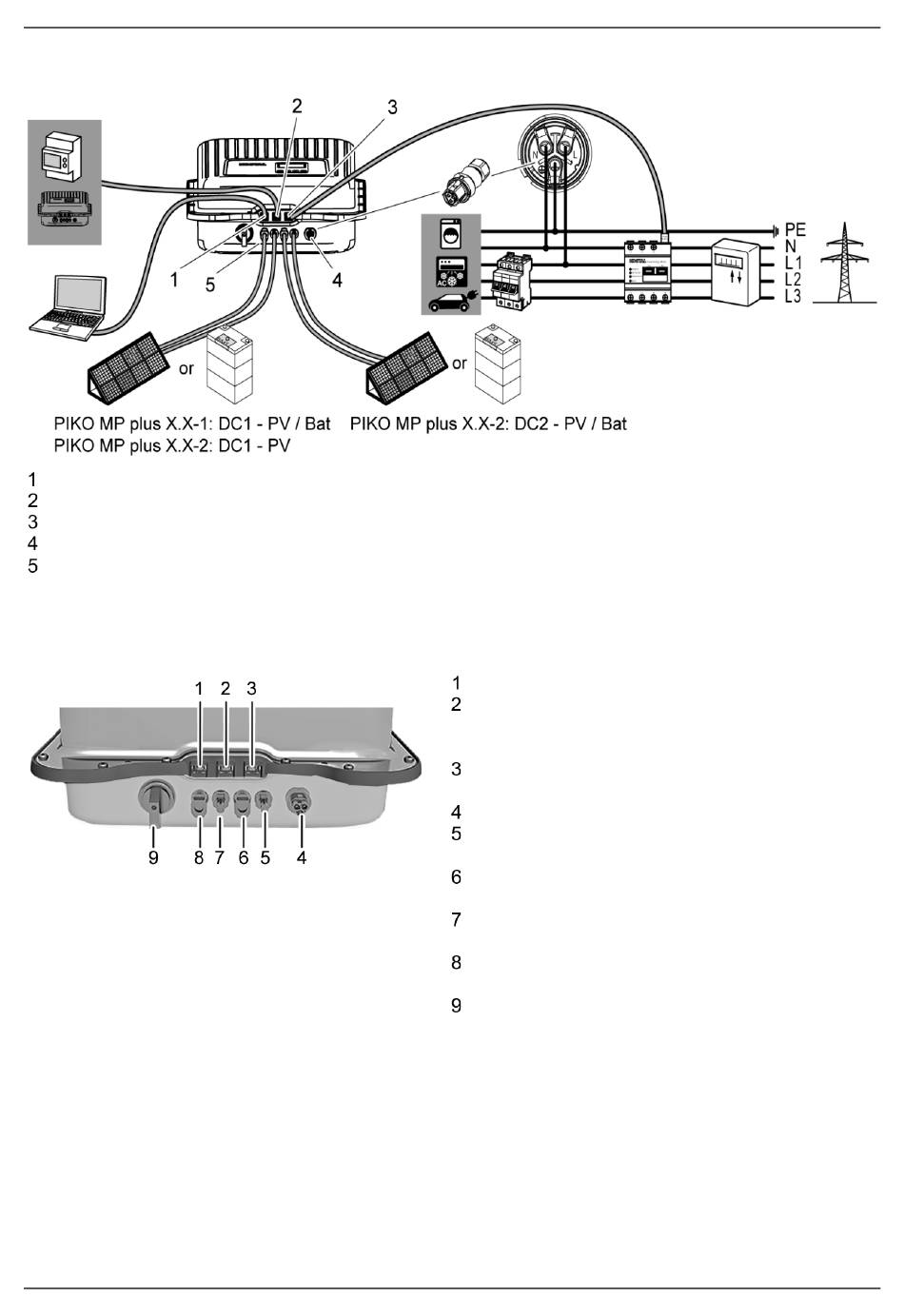

Voorbeeldaansluiting
Aansluiting evaluatiesysteem via LAN
Gegevensloggers/andere omvormers via COM1
Aansluiting energiemeter op netaansluiting via COM2
Netaansluiting
Aansluiting PV-generator of accu**
PIKO MP plus X.X-1: DC1-aansluiting PV of accu
PIKO MP plus X.X-2: DC1-aansluiting PV, DC2-aansluiting PV of accu
4.4
Aansluitingen, communicatie en DC/AC
* Alleen bij PIKO MP plus X.X-2 (met tweede DC-aansluiting)
** Accuaansluiting mogelijk bij de PIKO MP plus X.X-1 op de DC1-aansluiting en bij de PIKO MP plus X.X-2 op de
DC2-aansluiting. Voor de aansluiting zijn een activeringscode accu en een KOSTAL Smart Energy Meter nodig.
Beide items zijn verkrijgbaar in onze KOSTAL Solar Webshop.
© 2023 KOSTAL Solar Electric GmbH
LAN (RJ45-bus)
COM1 (RJ45-bus voor de aansluiting van bij-
voorbeeld externe gegevensloggers via
RS485)
COM2 (RJ45-bus voor de aansluiting van ex-
terne Modbus RTU-energiemeters)
AC-aansluiting
DC2-aansluiting '-' pool*
(aansluiting PV-generator of accu**)
DC2-aansluiting '+' pool*
(aansluiting PV-generator of accu**)
DC1-aansluiting '-' pool*
(aansluiting PV-generator of accu**)
DC1-aansluiting '+' pool*
(aansluiting PV-generator of accu**)
DC-lastschakelaar (verbreekt gelijktijdig plus-
en min-ingang)
NL
11
