Montagehandleiding AC-stekker
1.

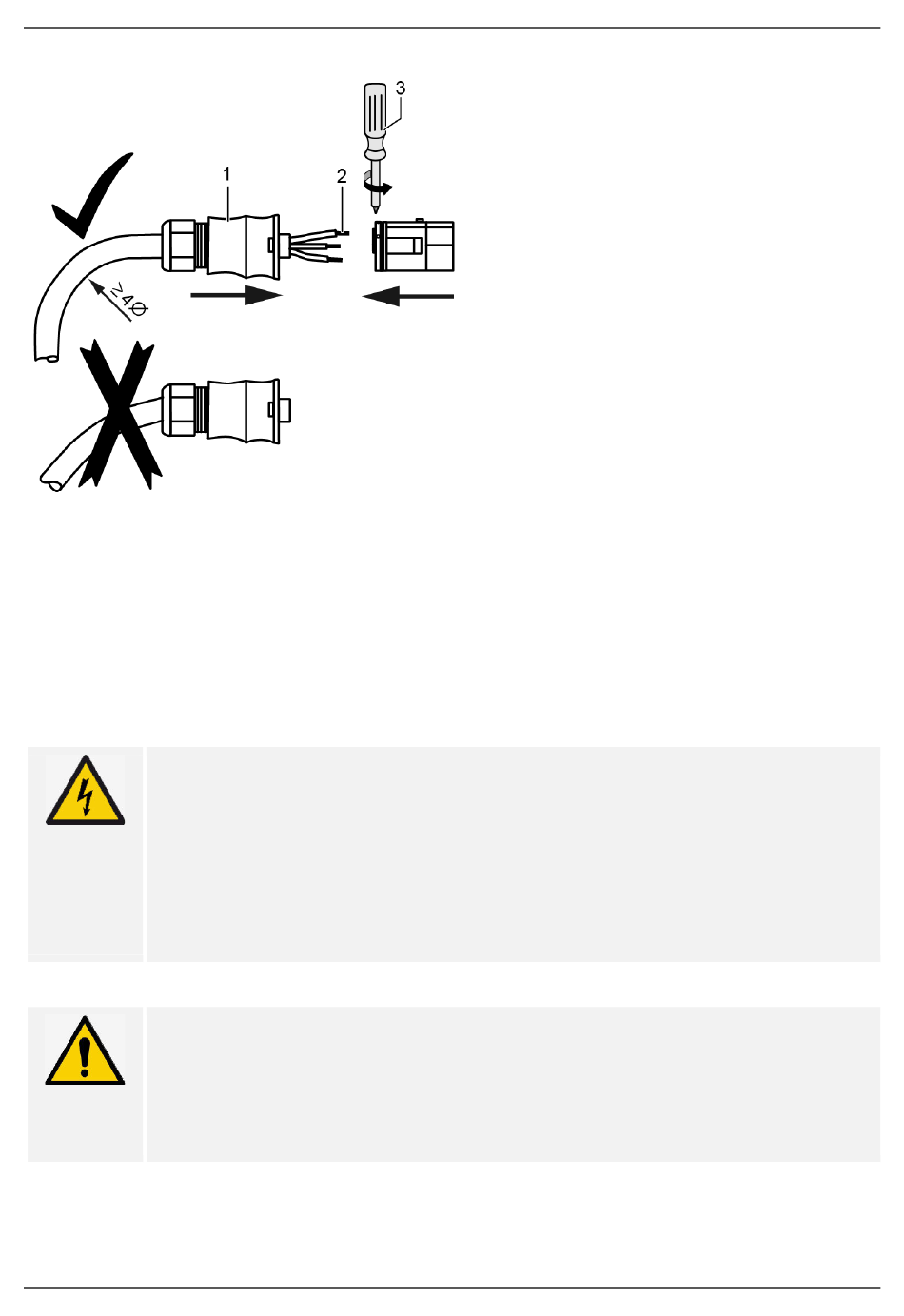

Kabel door de stekkerbehuizing leiden. Stekkerbehuizing (1) op de kabel schuiven.
2.
Draadeinden (2) in de stekker invoeren. Verzeker u ervan dat de buigradius van de
lijnkabel groot genoeg is (minstens viermaal de kabeldoorsnede).
3.
Met een schroevendraaier (Pozidriv PZ1) (3) de draadeinden met klemschroeven
vastzetten. Aanhaalmoment 0,8 tot 1 Nm. Verzeker u ervan dat de klemverbinding
blijft zitten.
4.
Stekkerbehuizing op de stekker schuiven en vastdraaien tot u een duidelijke klik hoort.
5.4
DC-aansluiting voorbereiden
GEVAAR
Elektrische spanning
Levensgevaar door elektrische schok.
Veiligheidsaanwijzingen en waarschuwingen in hoofdstuk 5.1 in acht ne-
►
men.
Ter naleving van de gespecificeerde beschermingsgraad de meegele-
►
verde SUNCLIX-connector (DC-stekker) gebruiken.
OPMERKING
Wanneer de DC-stekker niet correct op de DC-kabel wordt aangesloten, be-
staat kortsluitingsgevaar. Omvormer en module kunnen beschadigd raken.
Contrastukken van de DC-aansluitingen op de juiste polen van de DC-ka-
►
bel aansluiten.
