Inhoudsopgave
4
De selectieklep op de machine
monteren
Benodigde onderdelen voor deze stap:
4
Bout (1/2 x 3-1/2 inch)
8
Ring (1/2 inch)
4
Borgmoer (1/2 inch)
Procedure

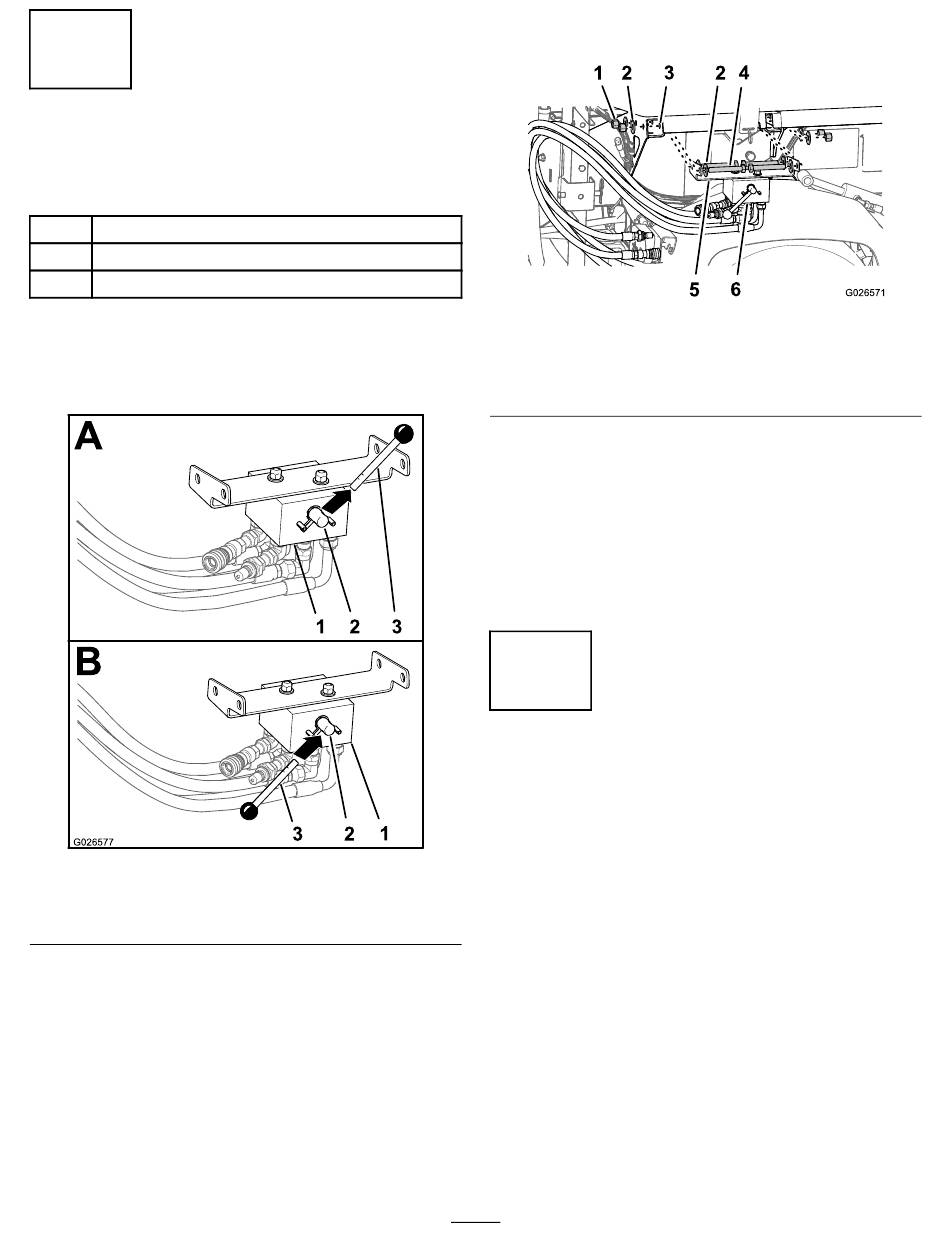

1. Haal de hendel uit de bovenste stand op de spoelschacht
van de selectieklep (Figuur 8).
1. Hendel
2. Spoelschacht
2. Breng normaal schroefdraadborgmiddel aan op de
schroefdraad van de hendel van de selectieklep.
3. Breng de hendel in de onderste stand van de opening
in de spoelschacht (Figuur 8).
4. Draai de hendel met de hand in de spoelschacht (Figuur
8).
5. Plaats de klep en de slangen die u hebt gemonteerd in
3 De fittings en slangen aan de selectieklep monteren
(bladz. 2) achter de rechter zijrail voor de tank (Figuur
9).
Figuur 8
3. Selectieklep
Opmerking: Lijn de slangen naar buiten uit, rond het
krikpunt rechts achteraan van de spuittank.
1. Borgmoer (1/2 inch)
2. Ring (1/2 inch)
3. Zijrail (rechts)
6. Lijn onder de band van de tank de opening in de
bevestigingsbeugel voor de selectieklep uit met de
openingen in het kanaal van de zijrail (Figuur 9).
7. Bevestig de bevestigingsbeugel met de 4 bouten (1/2 x
3-1/2 inch), 8 ringen (1/2 inch) en 4 borgmoeren
(1/2 inch) aan het kanaal, zoals getoond in Figuur 9.
8. Draai de bouten en moeren vast met een torsie van
91 tot 113 Nm.
5
De slangen van de selectieklep
aansluiten
Geen onderdelen vereist
De slangen van de spuitboomliftklep
loskoppelen
1. Veeg bij het hydraulische paneel van de machine
het paneel, de snelkoppelingen en de druk- en
retourslangen voor de spuitboomliftklep schoon
(Figuur 10).
6
Figuur 9
4. Bout (1/2 x 3-1/2 inch)
5. Bevestigingsbeugel
6. Selectieklep
