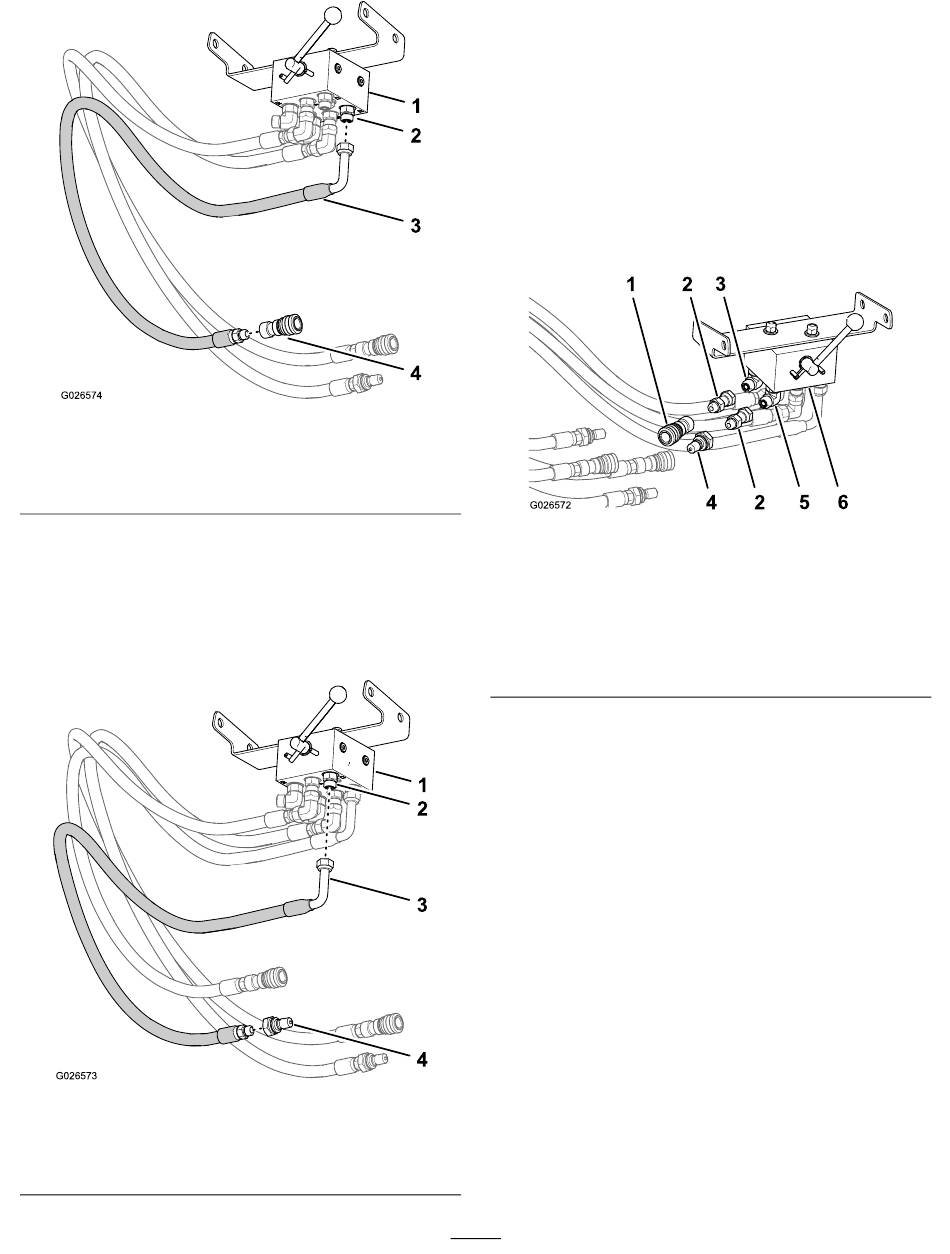

Figuur 5
1. Selectieklep
2. Rechte hydraulische fitting
– poort C2 (3/8 inch)
2. Monteer een vrouwelijke snelkoppeling op het andere
uiteinde van de slang (Figuur 5).
3. Monteer de wartelmoer van een slang met 90°-fitting
op de rechte hydraulische fitting in poort C2 van de
selectieklep (Figuur 6).
Opmerking: Draai de wartelmoer handmatig vast.
Figuur 6
1. Selectieklep
2. Rechte hydraulische fitting
– poort C1 (3/8 inch)
3. Slang (90°-fittings)
4. Vrouwelijke snelkoppeling
3. Slang (90°-fittings)
4. Mannelijke snelkoppeling
4. Monteer een mannelijke snelkoppeling op het andere
uiteinde van de slang (Figuur 6).
5. Draai de mannelijke en vrouwelijke snelkoppeling en
de fittings van de slang (Figuur 5 en Figuur 6) vast met
een torsie van 37 tot 45 Nm.
De snelkoppelingen aan poort C3 en C4
van de selectieklep monteren
1. Monteer een rechte wartel (3/8 inch) en een
vrouwelijke snelkoppeling op de hydraulische
90°-fitting in poort C3 van de selectieklep (Figuur 7).
1. Vrouwelijke snelkoppeling
2. Rechte wartel (3/8 inch)
3. 90°-fitting, hydraulisch
– poort C3 (3/8 inch –
mannelijk/mannelijk)
2. Monteer een rechte wartel (3/8 inch) en een mannelijke
snelkoppeling op de hydraulische 90°-fitting in
poort C4 van de selectieklep (Figuur 7).
3. Draai de rechte wartels en snelkoppelingen (Figuur 7)
vast met een torsie van 37 tot 45 Nm.
5
Figuur 7
4. Mannelijke snelkoppeling
5. 90°-fitting, hydraulisch
– poort C4 (3/8 inch –
mannelijk/mannelijk)
6. Selectieklep
