3006086-2023-02-09.fm
Power Supply
VEX140
VEX150-170
VEX240
VEX250-260-270-280
VEX340-350-360
VEX320C-330C-330H
VEX310T-350T

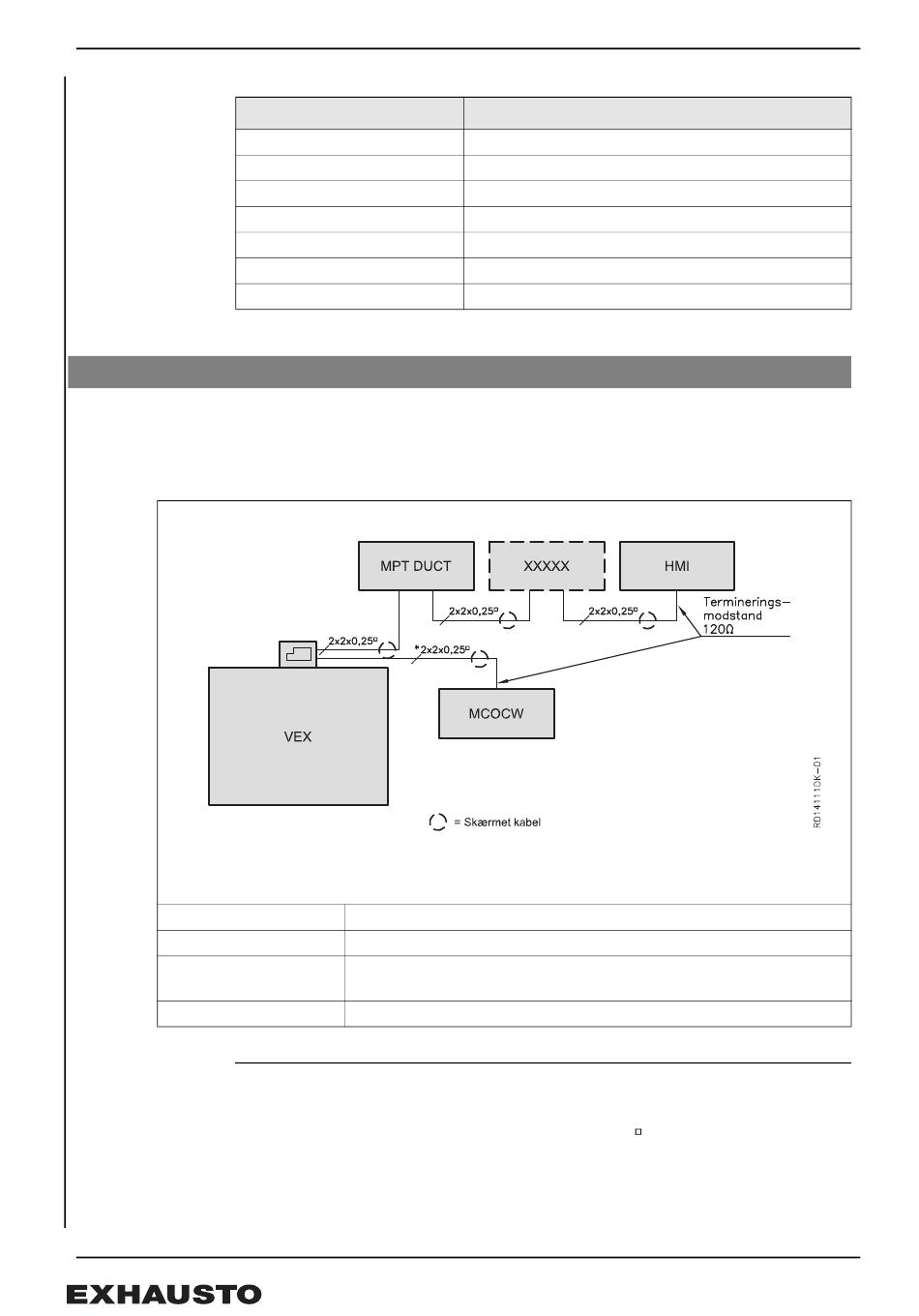

3.2 Tilslutning af modbus-enheder
Diagram
Tilslutning skal ske efter nedenstående diagram (se også vejdledning "El-
installationsguide" for den aktuelle VEX (der følger med VEX-aggregatet)), hvor
tilslutning af standardkomponenter er vist på tilslutningsdiagrammet for
tilslutningsboksen).
* Ikke EXHAUSTO leverance
MCOCW
MPTDUCT
XXXXX
HMI
3.2.1 Kabel (type, max. længde og terminering)
Kabel
Max. kabellængde
VEX-str.
Modul til styring af vandflade med varm/kold vandforsyning.
Trykmåling i kanal
Kan være forskellige moduler, f.eks. MIO-modul eller ekstra
MPTDUCT
Betjeningspanel
EXHAUSTO anbefaler, at der benyttes 4-ledet, parsnoet, skærmet kabel. For at
begrænse spændingsfald over kablet, anbefales 0,25
af skærmet kabel til modbus-enheder i vejledningen: El-installationsguide for den
aktuelle VEX.
Den samlede kabellængde i en komplet installation må ikke overstige 200 m.
Max. belastning af klemmer i main board
på 1,4A
på 2A
på 1,4A
på 2A
på 2A
skal forsynes separat
på 2A
30/116
ledere. Se korrekt tilslutning
