Sätta på diamantbladet (H):
Kontrollera att klingan, klingflänsarna och klingflänsens
spindel är hela. Rengör klingans och klingflänsarnas
kontaktytor. Se till att klingan och klingflänsarna är rena
och fria från smuts och skräp innan du monterar klingan
på maskinen.
Installera diamantbladet (H) på arbetsplatsen.
Transportera inte maskinen med diamantbladet
(H) installerat.
1. Öppna den främre kåpan (V).
2. Ställ motorns startbrytare (DD) i läget AV ("0").
3. Höj diamantbladet (H) till det högsta läget genom
att vrida bladdjupreglaget (EE) moturs.
4. Använd 13 mm nyckel (U) i verktygslådan (BB),
till att lossa och avlägsna fyra (4) M8-skruvar som
håller bladskyddets låsplåt (F). Avlägsna temporärt
bladskyddets låsplåt (F).
5. Höj bladskyddets framdel (D).
6. Använd 27 mm bladaxelnyckel (T) till att lossa och
avlägsna bladaxelmuttern (L) som håller den yttre flänsen
(J) på plats.
Bladaxelmuttern (L1) på maskinens högra sida har
vänstergängor. Vrid medurs för att lossa den.
Bladaxelmuttern (L2) (visas ej) på maskinens vänstra
sida har högergängor. Vrid moturs för att lossa den.
7. Avlägsna den yttre flänsen (J).
8. Kontrollera att bladaxelspindeln (M), den inre flänsen
(I), och den yttre flänsen (J) är rena och fria från
främmande föremål.

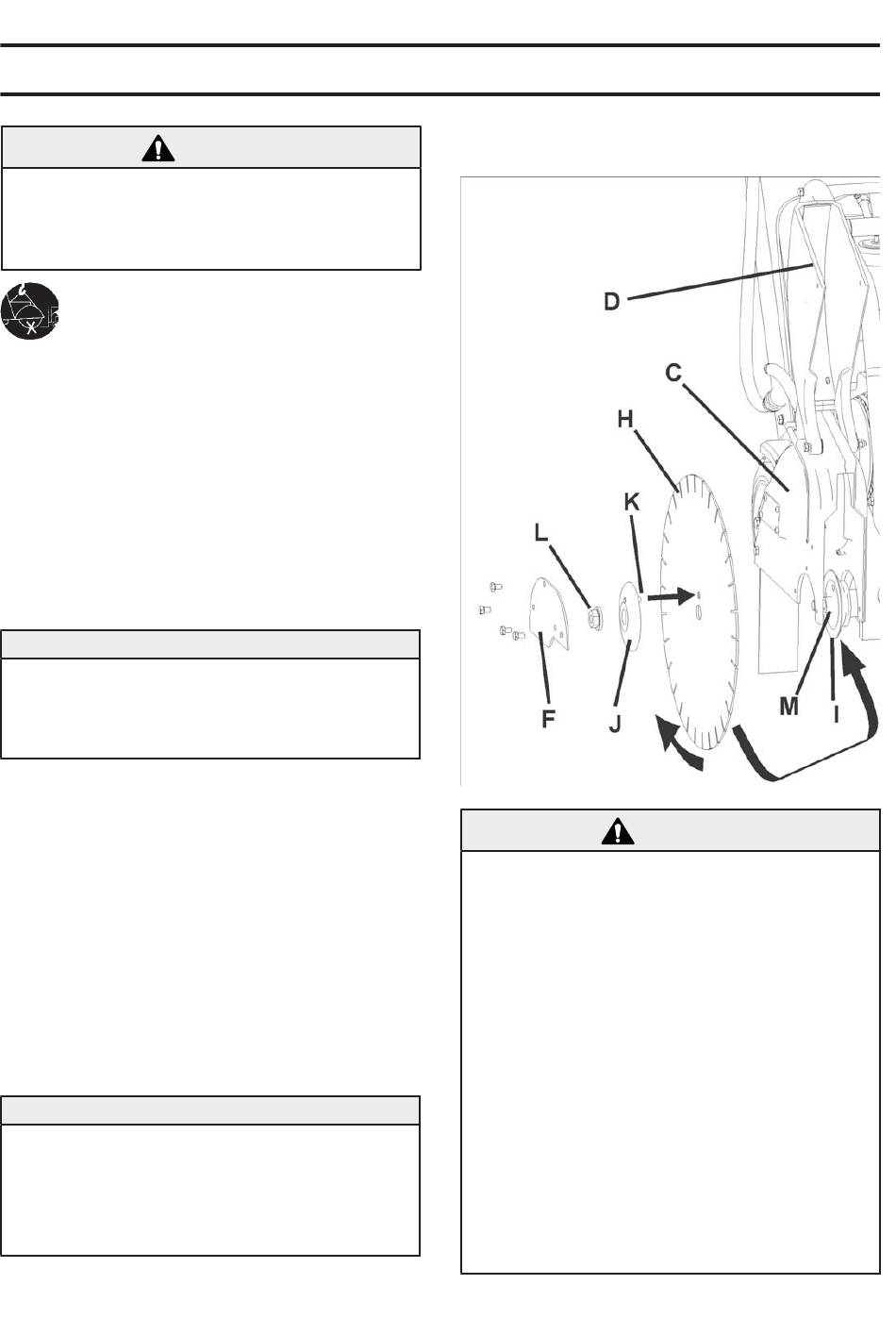

9. Passa diamantbladet (H) på bladaxelspindeln (M).
Rotationsriktningen visas av pilar på diamantbladet (H)
och bladskyddets framdel (D). Se bilden till höger.
10. Installera den yttre flänsen (J) på bladaxelspindeln
(M). Säkerställ att låsstiftet (K) passerar genom
diamantbladet (H) och in i den inre flänsen (I).
11. Vrid den yttre flänsen (J) och diamantbladet (H)
i motsatt riktning mot bladets blad rotation för att
avlägsna glapp.
12. Installera bladaxelmuttern (L). Dra åt med 27 mm
bladaxelnyckel (T).
Bladaxelmuttern (L1) på maskinens högra sida har
vänstergängor. Vrid moturs för att dra åt den. Dra
åt till 45 N•m (33 lb-ft) - minimum.
Bladaxelmuttern (L2) (visas ej) på maskinens vänstra
sida har högergängor. Vrid medurs för att dra åt den.
Dra åt till 45 N•m (33 lb-ft) - minimum.
160
VARNING!
OBS!
OBS!
DRIFT
13. Sänk bladskyddets framdel (D).
14. Sätt tillbaka och dra åt bladskyddets låsplåt (F).
ANVÄND ENDAST blad (H) som är märkta med en
maximal drifthastighet som är större än maskinens
bladaxelhastighet.
KÖR INTE maskinen utan rätt skydd över diamant-
bladet (H)!
KÖR INTE maskinen med det främre blad-
skyddet (D) höjt!
Bladets (H) exponering FÅR INTE överstiga 180 grader
när maskinen körs!
Kontaktytorna på bladaxelspindeln (M), den inre flänsen
(I), och den yttre flänsen (J) MÅSTE VARA oskadade,
rena och fria från främmande föremål.
Transportera INTE maskinen med bladet (H) installerat.
Använd inte vanliga (våta) diamantblad (H) utan vatten.
LÄS bruksanvisningen som medföljer bladet (H).
Installera INTE bladet (H) annat än om kraftkällan står
i läget AV (0) och är bortkopplad från kraftförsörjning.
