3. Sluit een 12 V of een 24 V gelijkstroomvoeding aan op de DC 9
naar 30V-connector aan de achterkant van de ACU.
4. Raadpleeg de betreffende handleiding van de fabrikant voor
details over het configureren van uw IRD.
Systeem met 2 IRD's
RF cable
ACU
M
ADE IN KOREA
ANT RF1
-
+
-
+
FUSE
NM EA
DC 9 to 30V
Power in
18
Antenna base plate
RF 2
RF 1
IRD2 (not supplied)
to TV monitor (not supplied)
IRD1 (not supplied)
to TV monitor (not supplied)
RECEIVER
PC INTERFACE

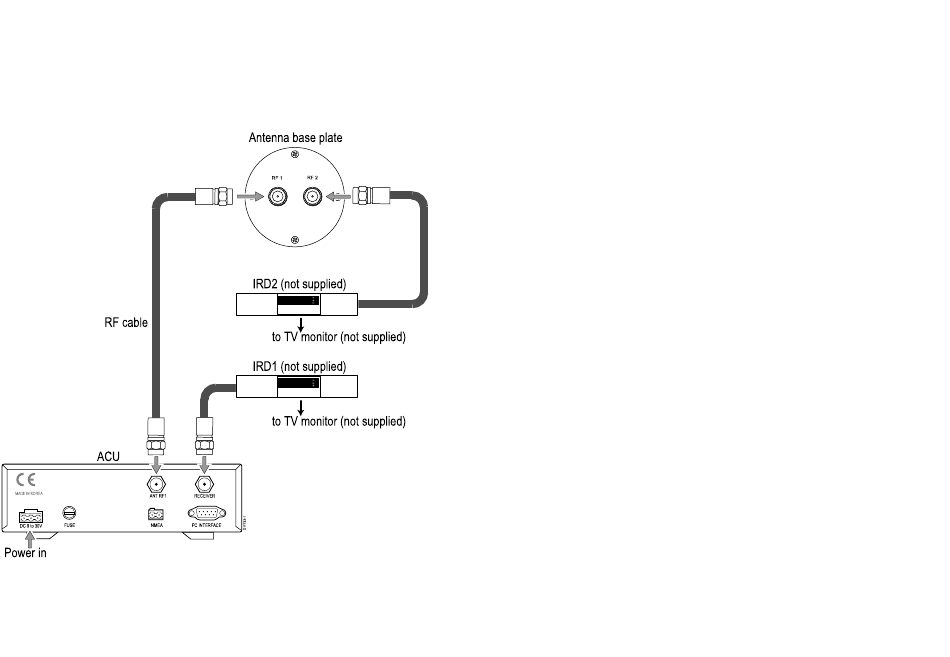

U kunt, zoals weergegeven in het schema, twee IRD's op uw
antenne aansluiten. In dit systeem kan één IRD worden ingesteld
als ontvanger voor twee satellieten. De andere IRD moet worden
ingesteld als ontvanger voor één satelliet.
De RF-aansluiting in de IRD wordt gewoonlijk gemaakt in de
connector die gemerkt is met LNB, ANT, of Satellite In.
Raadpleeg de betreffende handleiding van de fabrikant voor details
over het configureren van uw IRD.
STV Gen2 installatie en bediening
