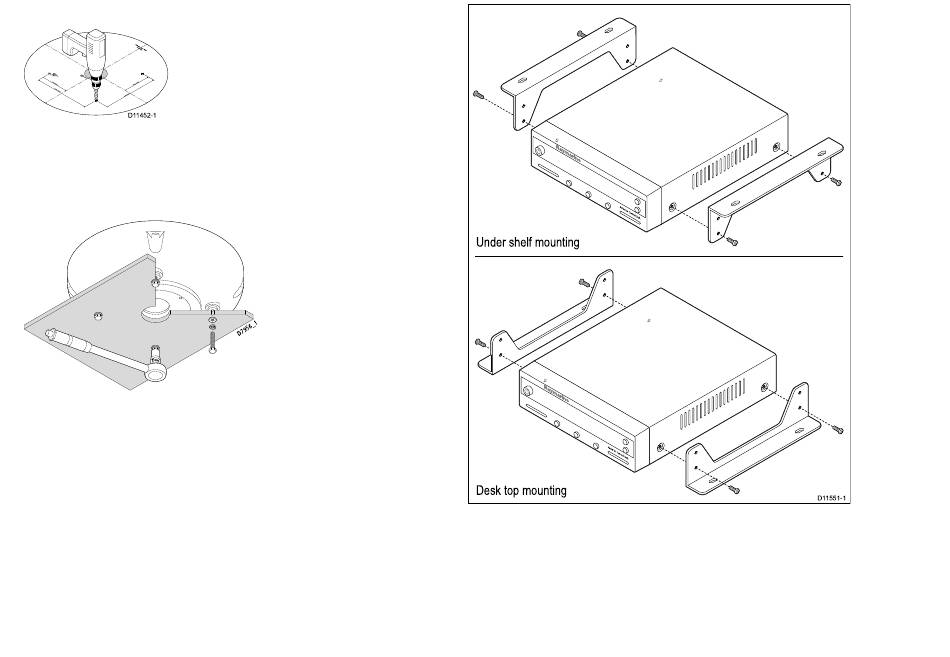

3. Boor vier gaten van 10 mm op de aangegeven plaatsen.
D11452-1
4. Verzink de montagegaten, maak dan de randen van het
middelste gat glad met een geschikte vijl, om schade aan het
montagevlak te voorkomen.
5. Zet de antenne vast op het grondvlak met bouten, veerringen
en sluitringen.
6. Trek de bouten aan met een aanhaalmoment van 30 Nm om
te zorgen dat de schuimafdichtring wordt samengedrukt om
binnendringen van water te voorkomen.
Installeren van de ACU
Gebruik de twee bevestigingsbeugels om de ACU te monteren.
Deze beugels kunnen worden gemonteerd aan de zijkant van de
unit voor bevestiging aan de boven- of onderkant.
26
A n
te n
n a
C o
n t r o
l U
n it
A n
te n
n a
C o
n t r o
l U
n it
1. Selecteer de montageplaats en zorg dat de voorgestelde plaats
voldoet aan de criteria die zijn beschreven in Plannen van de
ACU-installatie.
2. Gebruik de schroeven van de ACU om de montagebeugels aan
de ACU te bevestigen.
3. Plaats de ACU op de plek waar deze gemonteerd gaat worden.
D11551-1
