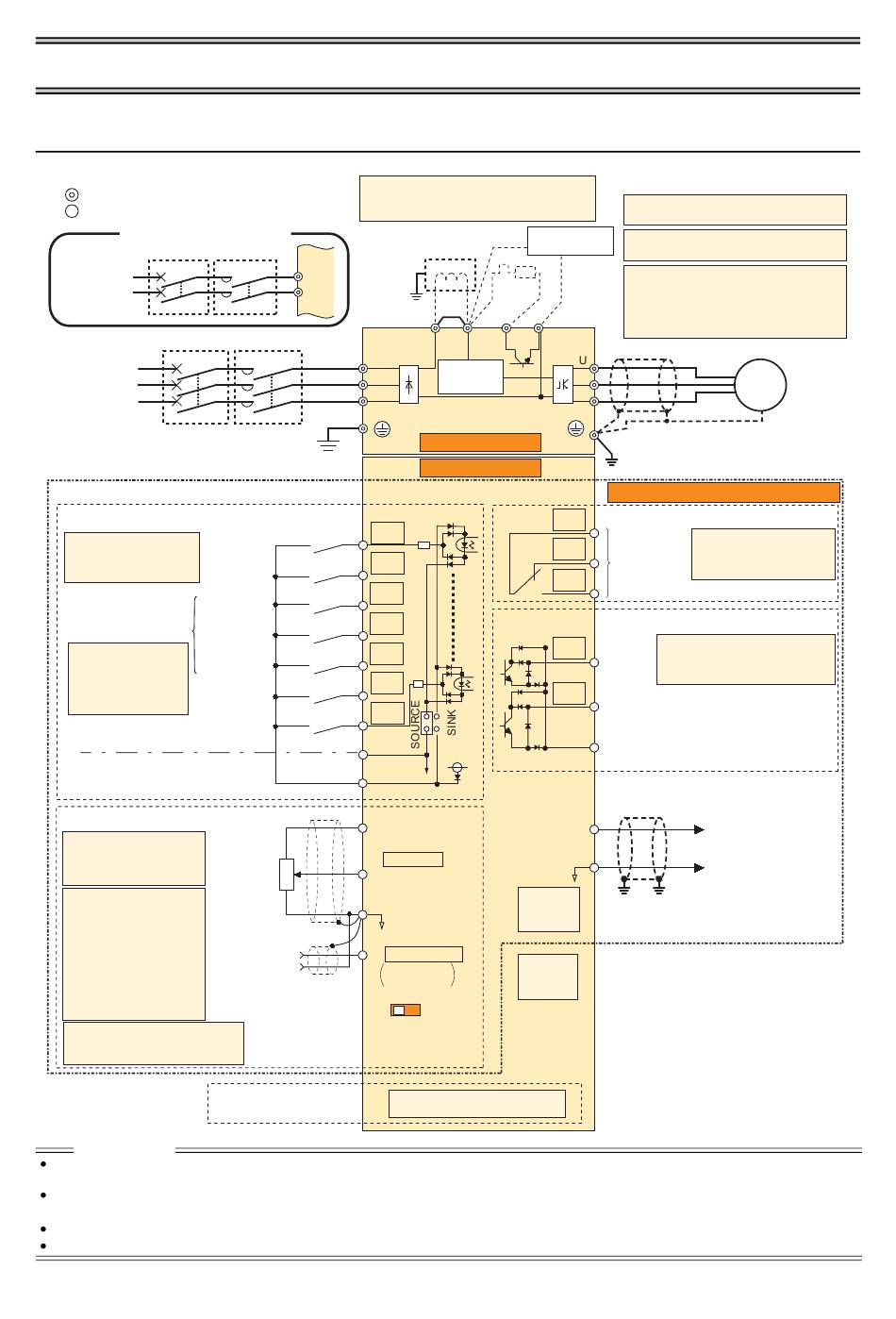

3 AANSLUITEN
3.1 Bedrading
Positieve logica
Aansluitklemmen
Signaalklemmen
MCCB
1-fasige
AC-stroomvoor-
ziening
MCCB
3-fasige
AC-stroomvoor-
ziening
Inputsignalen (geen netspanning aansluiten)
De functie van de klemmen
Startsignaal voor
hangt af van de toewijzing
binnen de parameters.
Startsignaal voor
(Pr. 178 tot Pr. 184)
Voorinstelling snelheid
*2 De klemmen PC en
SD mogen niet
worden kortgesloten.
Gezamenlijk referentiepunt voor regelinputs
(negatieve logica)*
24-V-DC-output/max. 100 mA belastingsstroom
Gezamenlijk referentiepunt voor regelinputs
(positieve logica)*
*(Referentiepunt ext. stroomvoorziening bij aansturing via transistor)
Signaal voor gewenste frequentie (analoog)
*3 Het inputbereik is in te
stellen via de parameters
73 en 267.
*4 De omkaderde instelling
is de fabrieksinstelling.
Stel de keuzeschakelaar
voor de stroom-/
spanningsinput op "V"
voor de keuze van de
spanningsinput
(0-5 V/0-10 V) en op "I"
voor de keuze van de
stroominput (4-20 mA).
*5 Als het signaal voor de gewenste
frequentie vaak verandert, bevelen
wij de potentiometer 2 W, 1 kΩ aan.
PAS OP
Om inductiestoringen te voorkomen, dient u de signaalleidingen minstens 10 cm van de vermogenskabels te leggen. Leg de in- en
uitgangskabel van de vermogenskring van elkaar gescheiden.
Let erop dat bij de aansluitwerkzaamheden geen geleidende voorwerpen in de frequentieomvormer terechtkomen. Geleidende voorwerpen,
zoals kabelresten of spanen. die ontstaan bij het boren van montagegaten, kunnen fouten, alarmen en storingen veroorzaken.
Let op een correcte instelling van de keuzeschakelaar voor de stroom-/spanningsinput. Een onjuiste instelling kan tot fouten leiden.
Bij de enkelfasig aangesloten frequentieomvormers staat bij de uitgang een driefasige spanning van 230 V ter beschikking.
4
*1 Tussenkringsmoorspoel (FR-HEL)
Bij het aansluiten van een
tussenkringsmoorspoel dient u de brug tussen
de klemmen P1 en + te verwijderen.
MC
L1
N
Aarde
MC
R/L1
S/L2
T/L3
Aarde
STF
rechtsdraaiend
STR
linksdraaiend
RH
Hoge snelheid
RM
Middelmatige
snelheid
RL
Lage snelheid
MRS
Blokkering
regelinrichting
RES
Reset-ingang
SD
PC
10(+5V)
3
Signaal voor
gewenste
frequentie
2
2
Aansluiting
potentiometer
1 kΩ, ½ W
*5
5(
1
(+)
4
Input klem 4
(Stroominput)
(-)
Keuzeschakelaar
Stroom-/
spanningsinput
Aansluiting voor
plug-in kaarten
Remeenheid
(optioneel)
*1
R
*8
-
PR
Jumper
+
*7
P1
*6
Inschakel-
stroom-
begrenzing
Vermogenseenheid
Regelkring
24V
*2
0–5 V DC
*3
(
)
0–10 V DC
Referentiepunt voor
PU-
frequentieingangssig-
)
aansluiting
naal en analoge uit-
gangen
4–20 mA DC
0–5 V DC
USB-
*4
0–10 V DC
aansluiting
I
V
*4
Aansluiting voor een uitbreidingskaart
*6 FR-E720S-008 tot 110-EC: +, –
FR-E740-016 tot 300-EC: P/+, N/–
*7 De frequentieomvormers FR-E720S-008 en
015 beschikken niet over een ingebouwde
remtransistor.
*8 Remweerstand (FR-ABR, MRS)
Beveilig de remweerstand door middel van een
thermozekering tegen oververhitting en afbranden.
(Op de frequentieomvormers FR-E720S-008 en
015 kan geen remweerstand worden aangesloten.)
*6
V
W
Aarde
Standaardklemmenblok
C
De functie van de klemmen A,
B
B en C hangt af van de
Relaisoutput
toewijzing in parameter 192.
(Alarmoutput)
A
De functie van de klemmen RUN en
Signaal-
RUN
FU hangt af van de toewijzing binnen
output voor
de parameters.
draaiende
(Pr. 190 en Pr. 191)
motor
FU
Signaaloutput naar
controle van de outputfrequentie
SE
Referentiepotentiaal voor signaaloutputs
Referentiepotentiaal negatieve/positieve logica
(+)
AM
5
(-)
M
Motor
3~
Relais-uitgangen
Open-collector uitgang
Analoge output
(0–10 V DC)
