3.2 Vermogensaansluitingen

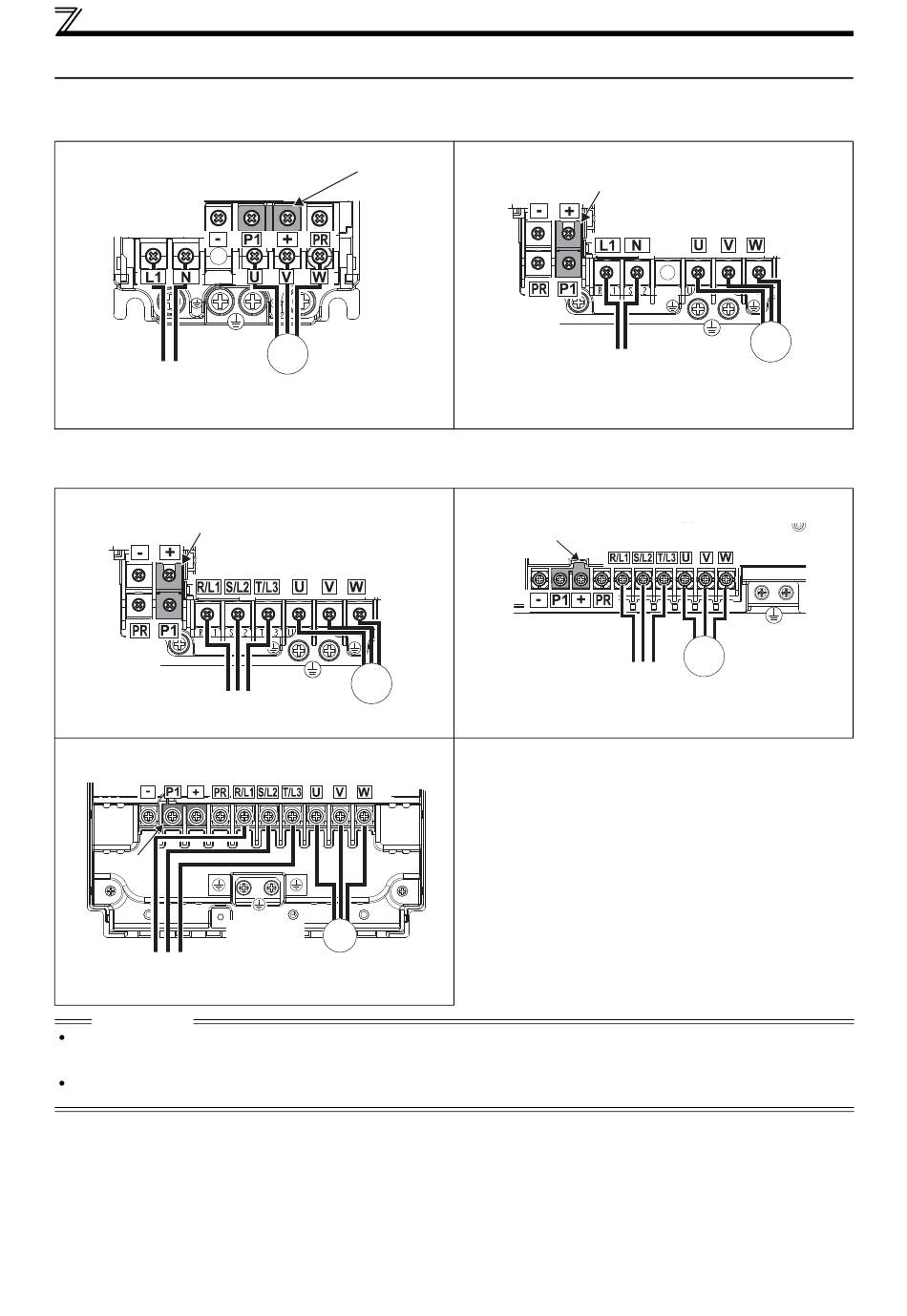

3.2.1 Bedrading en toewijzing van de klemmen
1-fasig, 200-V-Klasse
FR-E720S-008 tot 030
Schroeven (M3,5)
Schroeven
(M3,5)
L1 N
Spanningsvoorziening
3-fasig, 400-V-Klasse
FR-E740-016 tot 095
Jumper
L1L2L3
Spanningsvoorziening
FR-E740-230, 300
Schroeven (M4)
Jumper
L1 L2 L3
Spanningsvoorziening
PAS OP
De aansluiting op het stroomnet dient plaats te vinden via de klemmen R/L1, S/L2, T/L3. (De fasevolgorde van de netspanning hoeft
niet aangehouden te worden.) Bij het aansluiten van de netspanning op de klemmen U, V, W raakt de frequentieomvormer blijvend
beschadigd.
De motorkabels worden aangesloten op de klemmen U, V, W.
Door het geven van het signaal STF draait de motor met de klok mee (kijkend op het uiteinde van de aandrijfas).
Jumper
M
3 ~
Motor
Schroeven (M4)
M
Schroeven
3 ~
(M4)
Motor
Schroeven
M
(230: M4,
3 ~
300: M5)
Motor
FR-E720S-050 tto 110
Jumper
L1 N
Spanningsvoorziening
FR-E740-120, 170
Jumper
L1 L2 L3
Spanningsvoorziening
AANSLUITEN
Schroeven (M4)
M
Schroeven
3 ~
(M4)
Motor
Schroeven (M4)
Schroeven
(M4)
M
3 ~
Motor
