3.2 Pregled proizvoda
Kontroler prikazuje mjerenja senzora i druge podatke, može emitirati analogne i digitalne signale i
može komunicirati s drugim uređajima i kontrolirati ih putem izlaza i releja. Izlazi, releji, senzori i
moduli senzora konfiguriraju se i kalibriraju putem korisničkog sučelja s prednje strane kontrolera.

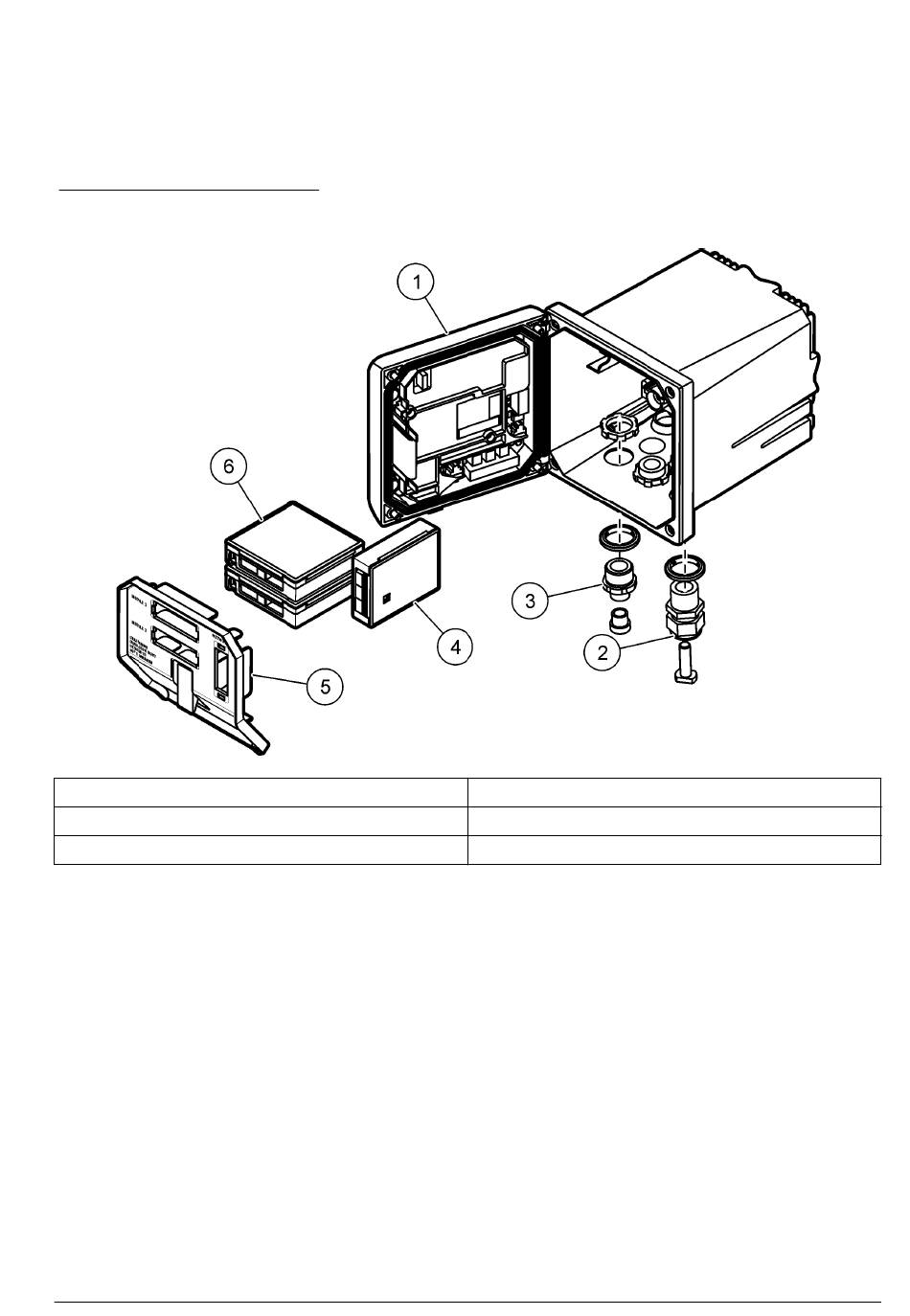

Slika 1
prikazuje komponente proizvoda. Komponente mogu varirati ovisno o konfiguraciji kontrolera.
Ako su dijelovi oštećeni ili nedostaju, obratite se proizvođaču.
Slika 1 Komponente sustava
1 Kontroler
2 Sklop brtve kabela
3 Dodatni priključak
Senzori i moduli senzora
Kontroler prihvaća do najviše dva modula senzora zajedno s jednim komunikacijskim modulom.
Razni senzori mogu biti priključeni na module senzora. Informacije o ožičenju senzora nalaze se u
priručnicima za odgovarajuće senzora i u korisničkim uputama za određene module.
Releji, izlazi i signali
Kontroler ima četiri relejska prekidača koja se mogu konfigurirati i dva analogna izlaza. Opcionalni
analogni izlazni modul može povećati broj analognih izlaza na pet.
Skeniranja uređaja
Uz dvije iznimke, kontroler pri uključivanju automatski traži priključene uređaje bez naredbe
korisnika. Prva iznimka je kad se kontroler prvi put uključi prije prve upotrebe. Druga iznimka je kad
se kontroler uključi nakon što su mu postavke konfiguracije vraćene na zadane vrijednosti. U oba
slučaja kontroler prvo prikazuje zaslone za jezik, datum i vrijeme. Nakon prihvaćanja unosa jezika,
vremena i datuma, kontroler skenira uređaj.
Kućište kontrolera
Kućište kontrolera ima oznaku NEMA 4X/IP66 i premaz protiv korozije kako bi se spriječila korozija
prilikom izlaganja korozivnim tvarima kao što su slana voda i hidrogen sulfid. Kod vanjske upotrebe
preporuča se zaštita od atmosferskih prilika.
4 Mrežni modul (opcionalno)
5 Visokonaponska pregrada
6 Moduli senzora (opcionalno)
Hrvatski 385
