5 Het meetpunt kiezen
Deze twee eisen kunnen niet altijd met elkaar in overeenstemming worden gebracht. Kies het meetpunt dan zodanig dat
de invloed van stoorgeluid minimaal is en het meetpunt zo ver mogelijk verwijderd is storingen van het stromingsprofiel.
Voorbeeld: medium: aardgas
buismateriaal: roestvrij staal
lengte van buissegment 1: 20 D
lengte van buissegment 2: 5 D
aantal meetpaden: 2
• bereik met gevormd stromingsprofiel:
storingsbron: 90°-bochtstuk
aanbevolen bereik voor het meetpunt: l ≥ 20 D (volledig buissegment 2) (zie Tab. 5.2)
• bereik met geringe invloed van stoorgeluid:
reflectiepunt: flens
aanbevolen bereik voor het meetpunt: l ≥ 3 D en buiten l = (7.5 ± 2) D op buissegment 1 (zie Tab. 5.2)

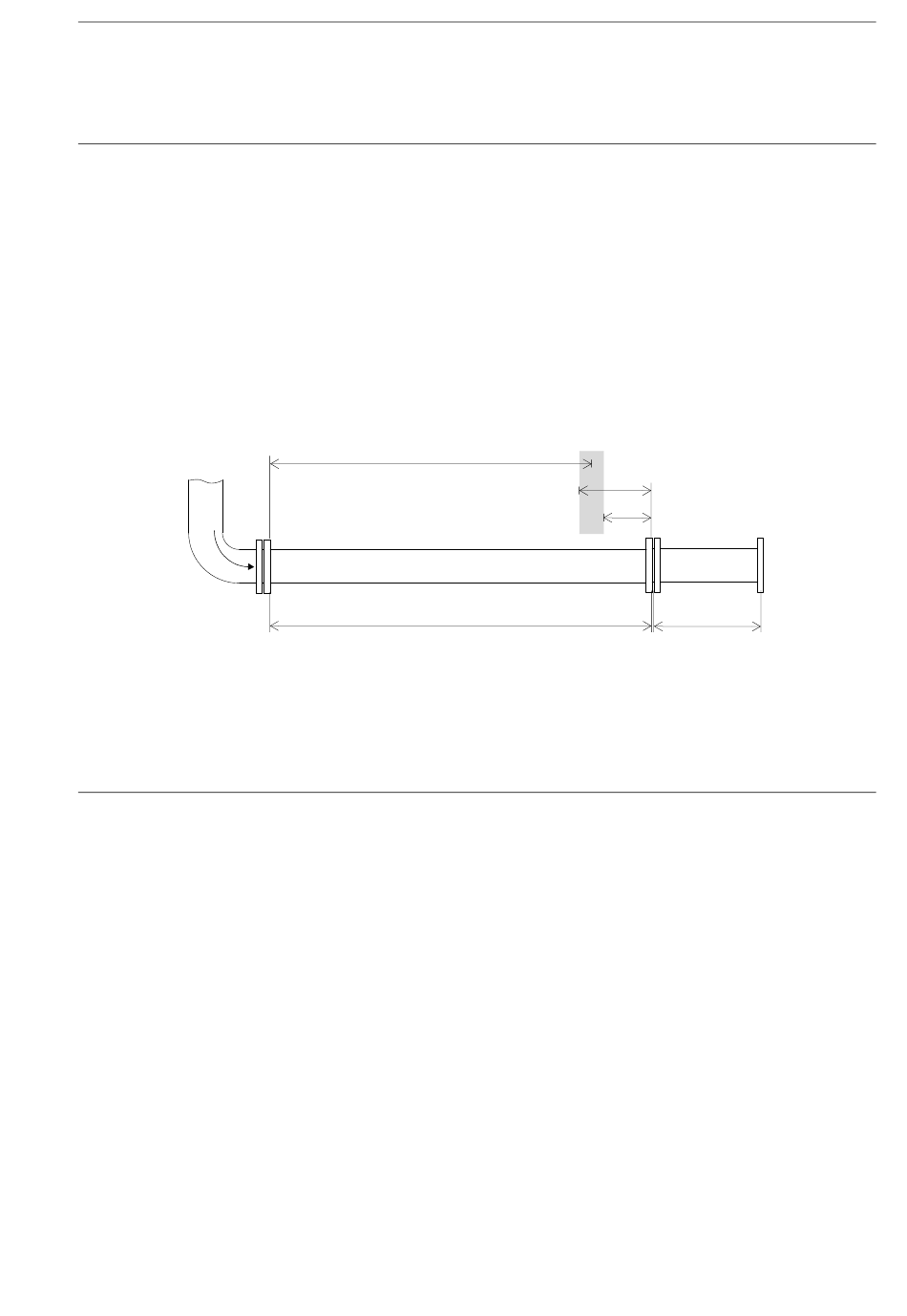

Fig. 5.3: Bereik voor het meetpunt met geringe invloed van stoorgeluid en niet volledig gevormd stromingsprofiel
In het voorbeeld zit geen bereik dat aan beide voorwaarden tegelijk voldoet. Er moet een meetpunt worden genomen dat
zo ver mogelijk van het bochtstuk af ligt, op een plaats waar de invloed van stoorgeluid te verwaarlozen is: 3...(7.5 - 2) D
aan de rechter zijde van buissegment 1. In het voorbeeld is de afstand van het bochtstuk vastgelegd op 16 D.
