Het Montagekader Van Het Beeldscherm Verwijderen (E6400 Atg) - Dell Latitude E6400 Onderhoudshandleiding

Inhoudsopgave

Advertenties


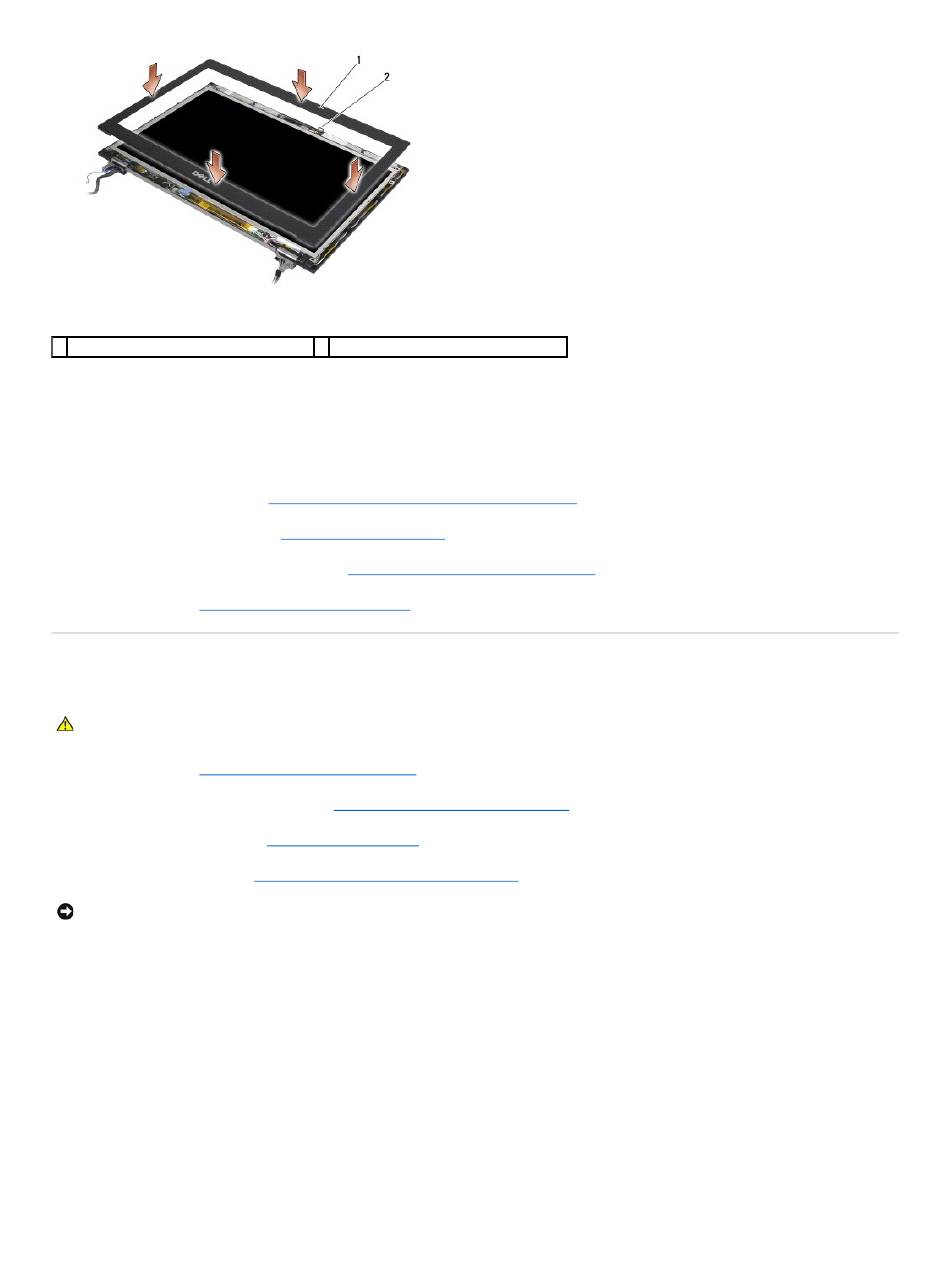

1 opening op montagekader van beeldscherm. 2 vergrendelingshaak op beeldschermpaneel

2. Duw de rechter- en linkerkant van het montagekader tegelijkertijd in om de vergrendelingen aan de zijkant vast te zetten.

3. Trek de boven- en onderkant van het montagekader tegelijkertijd uit om de vergrendelingen aan de boven- en onderkant vast te zetten.

4. Duw het montagekader rustig op zijn plek om deze aan de beeldschermeenheid vast te zetten.

5. Plaats het beeldscherm terug (zie

6. Plaats de scharnierkapjes terug (zie

7. Plaats de onderplaat van de computer terug (zie

8. Volg de instructies in
Nadat u aan de computer hebt
 Het montagekader van het beeldscherm verwijderen (E6400 ATG)

WAARSCHUWING:
Voordat u met de volgende procedure begint, moet u de veiligheidsinstructies opvolgen die bij uw computer werden geleverd.

1. Volg de instructies in
Voordat u aan de computer gaat

2. Verwijder de onderplaat van de computer (zie

3. Verwijder de scharnierkapjes (zie

4. Verwijder het beeldscherm (zie
LET OP:
Bij het verwijderen van het montagekader van het beeldscherm is uiterste voorzichtigheid vereist om beschadiging van het montagekader te
voortkomen. Aan de hoeken moet speciale aandacht worden besteed, met name bij montagekaders die worden gebruikt voor LED-
beeldschermpanelen. Volg de genummerde pijlen in de volgende afbeelding voor de juiste volgorde bij het ontgrendelen van de vergrendelingen van
het montagekader.

5. Begin in het midden van de rechterkant van het montagekader. Duw het kader weg van het beeldschermpaneel en til het kader vervolgens omhoog om
de vergrendelingen aan de zijkant van het montagekader te ontgrendelen. Zie de pijlen met markering "1" in de volgende afbeelding.

6. Rechterbovenhoek van het montagekader: trek deze uit om de vergrendeling op de hoek van het kader te ontgrendelen. Zie de pijlen met markering
"2" in de volgende afbeelding.

7. Rechterbenedenhoek van het montagekader: trek deze met kracht uit en til deze vervolgens rustig omhoog om de vergrendeling op de hoek van het
kader te ontgrendelen. Zie de pijlen met markering "3" in de volgende afbeelding.

8. Onderkant van het montagekader: duw deze in de richting van het beeldschermpaneel. Begin met de hoekvergrendeling rechtsonder, daarna de
vergrendeling middenonder en tenslotte de hoekvergrendeling linksonder. Zie de pijlen met markering "4" in de volgende afbeelding.

9. Linkerkant van het montagekader: duw het kader weg van het midden van het beeldschermpaneel en til het kader vervolgens omhoog om de
vergrendelingen aan de zijkant en de hoeken van het montagekader te ontgrendelen. Zie de pijlen met markering "7" in de volgende afbeelding.

10. Bovenkant van het montagekader: duw deze in de richting van het beeldschermpaneel om de vergrendelingen langs de bovenkant van het kader te
De beeldschermeenheid terugplaatsen (E6400 en
Scharnierkapjes
terugplaatsen).
De onderplaat van de computer
gewerkt.
werken.
De onderplaat van de computer
Scharnierkapjes
verwijderen).
De beeldschermeenheid verwijderen (E6400
M2400)).
terugplaatsen).
verwijderen).
ATG)).
