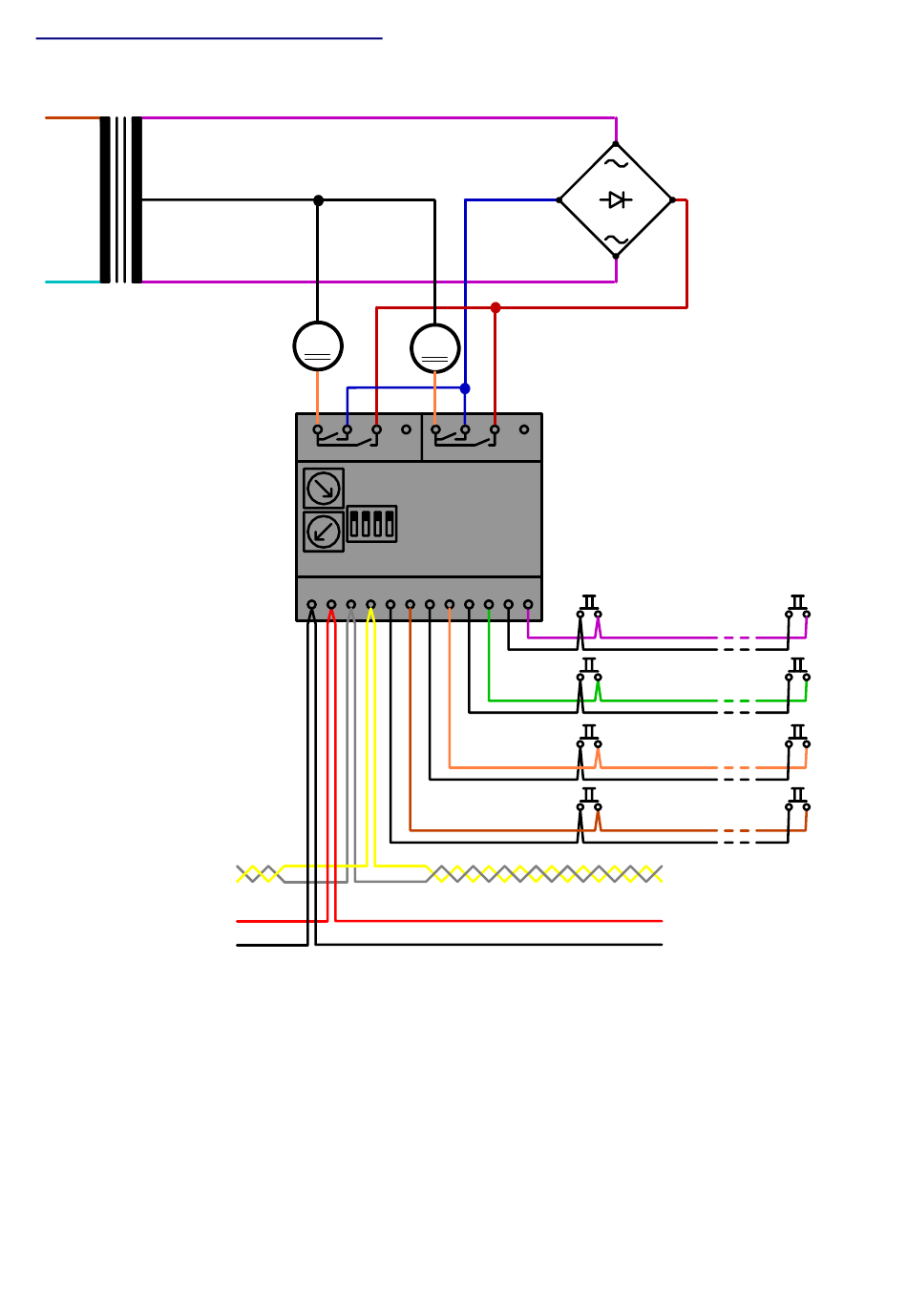

Aansluiting van een 24V gelijkstroommotor:
Door gebruik te maken van een transformator met twee secundaire wikkelingen van 24V en een bruggelijkrichter
kunnen 24V gelijkstroommotoren aangesloten worden.
24V
MAINS
24V
24DC
M
Motor
BLIND1
L
DOWN UP
TIME
OUT
ADDR
VMB2BL
12V
BUS
-
+
-
DWN1
L
H
H
L
Velbus manual VMB2BL – edition 1 – rev.2.0
-
M
BLIND2
L
DOWN
UP
-
UP1 - DWN2 - UP2
+
BLIND2 UP PUSH BUTTONS
BLIND2 DOWN PUSH BUTTONS
BLIND1 UP PUSH BUTTONS
BLIND1 DOWN PUSH BUTTONS
BUS
TWISTED
2
PAIR (0.5mm )
+
12V SUPPLY
-
11
