Verwijder het deksel van de rolluiksturingsmodule met een klein schroevendraaiertje om de instellingen te
wijzigen.
Plaats hierna het deksel terug.
.
Afsluiting:
Indien de module op het begin of het einde van de VELBUS-kabel aangesloten is, moet de 'TERM' jumper
geplaatst worden.
In alle andere gevallen moet deze verwijderd worden.
Indien de bekabeling in ster- of boomstructuur uitgevoerd is, wordt er enkel een afsluiter geplaatst op de module
die aan het beginpunt van de kabel aangesloten is en op de module die op het uiteinde van de langste kabel
aangesloten is.
GEBRUIK

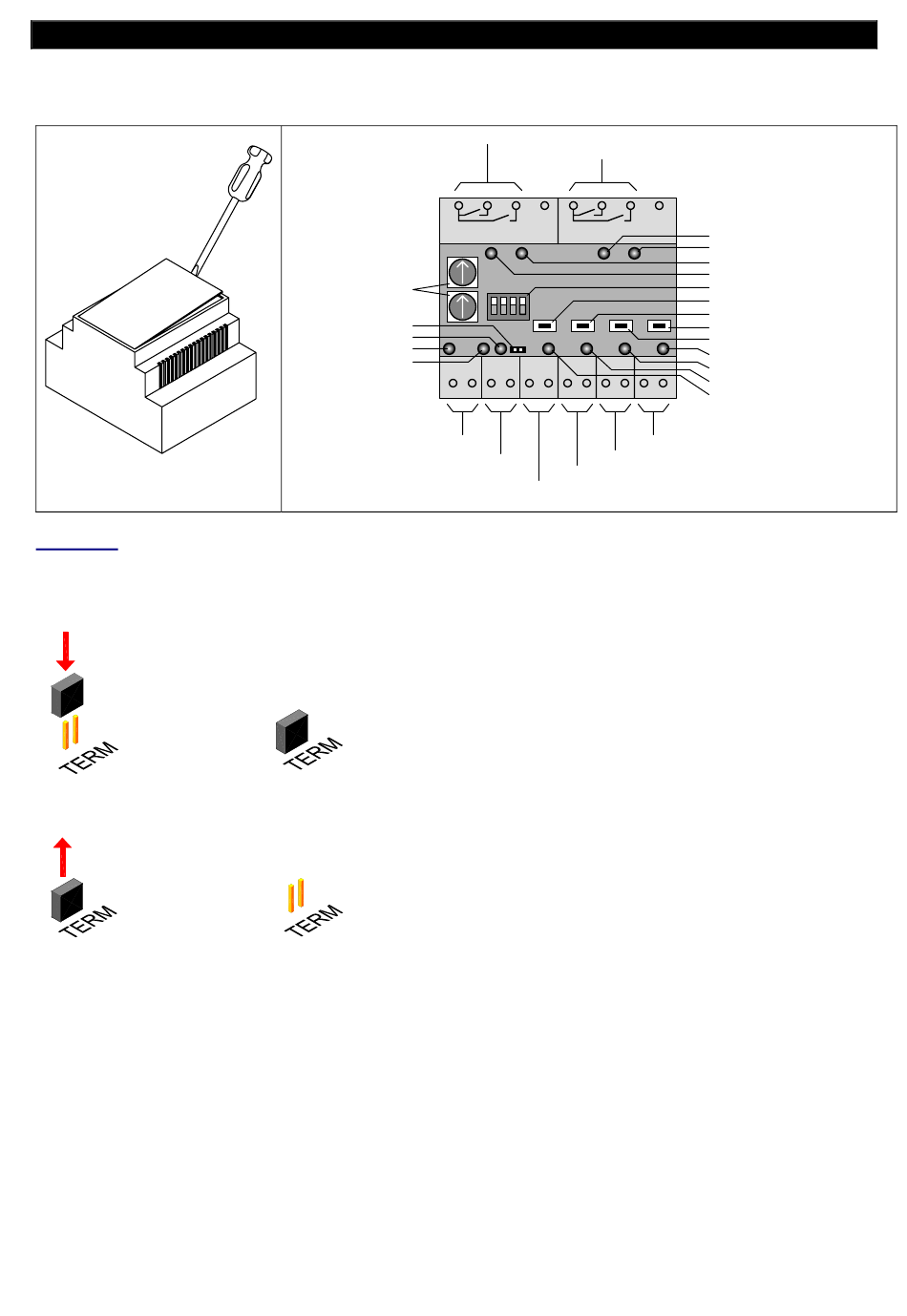

Relaiscontacten voor de sturing van rolluikmotor 1
L DOWN UP
ADDR
Adresinstelling
Afsluiting
Zend-LED
Voedings-LED
Ontvangst-LED
12V
-
12V voeding
Velbus manual VMB2BL – edition 1 – rev.2.0
Relaiscontacten voor de sturing van rolluikmotor 2
BLIND1
BLIND2
L
DOWN UP
TIME
OUT
TERM
BUS
+
L
H
-
-
-
-
DWN1
UP1
DWN2
Directe drukknopbediening rolluik 2 omhoog
Directe drukknopbediening rolluik 2 omlaag
VELBUS
Directe drukknopbediening rolluik 1 omhoog
Directe drukknopbediening rolluik 1 omlaag
Omlaagindicatie-LED rolluik 2
Omhoogindicatie-LED rolluik 2
Omhoogindicatie-LED rolluik 1
Omlaagindicatie-LED rolluik 1
Uitschakeltijdsinstelling
Manuele omlaagbediening rolluik 1
Manuele omhoogbediening rolluik 1
Manuele omhoogbediening rolluik 2
Manuele omlaagbediening rolluik 2
Omhoogwerkingsmode-LED rolluik 2
Omlaagwerkingsmode-LED rolluik 2
Omhoogwerkingsmode-LED rolluik 1
Omlaagwerkingsmode-LED rolluik1
UP2
