4.10 Isolation thermique
Note

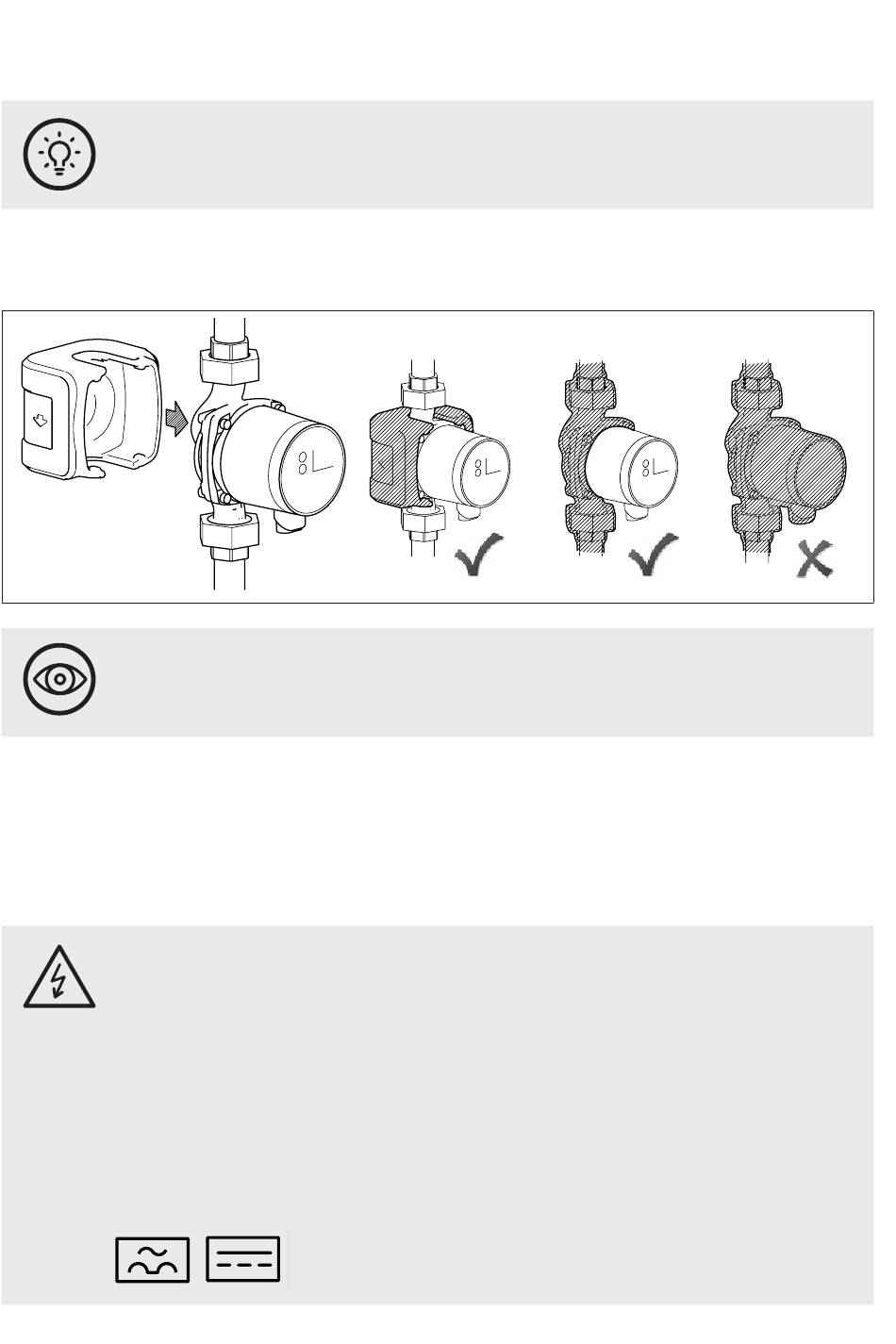

La chaleur s'échappe par le corps de la pompe et les tuyaux. Cette perte de chaleur
doit être limitée au minimum.
Il est possible de réduire les pertes de chaleur en isolant le corps de la pompe et les tuyaux.
Les coques d'isolation thermique du CompAX... BLUE sont livrées avec la pompe.
Attention
➀ Ne jamais isoler le convertisseur de fréquence ou couvrir le panneau de com-
mande.
5
Raccordement électrique
Le raccordement électrique doit être réalisé dans le respect de la réglementation en vigueur.
L'alimentation et la fréquence indiquées sur la plaque signalétique doivent obligatoirement corres-
pondre à l'alimentation de secteur disponible.
Avertissement
Werkstoff:
CompAX BLUE
Couper la tension d'alimentation avant de réaliser tout raccordement électrique. La
Wärmedämmschale
pompe doit être raccordée à un interrupteur de réseau externe équipé d'une ou-
für BA
verture de contact multipolaire d'au moins 3 mm de largeur. La terre ou une liaison
équipotentielle peut servir de protection contre le contact indirect. La pompe peut
être éventuellement raccordée à une installation électrique équipée d'un disjoncteur
de protection FI servant de protection supplémentaire. Ce disjoncteur doit alors se
déclencher en cas de courant de défaut à la terre avec une proportion de courant
continu pulsé.
Le disjoncteur de protection FI doit comporter le symbole suivant:
