Термостатирующая напорная арматура должна подхо-
дить для проточных водонагревателей с гидравлическим
управлением.
Указание
Запрещено использовать запорный клапан на линии
подачи холодной воды для уменьшения потока! Это
приводит к блокированию прибора.
Разрешенные материалы для водопроводных
труб
◦ Линия подачи холодной воды:
труба из горячеоцинкованной стали, нержавеющей
стали, меди или пластмассы
◦ Линия подачи горячей воды:
труба из нержавеющей стали, меди или пластмассы
Материальный ущерб
!
При использовании пластмассовых труб нужно учи-
тывать максимальную температуру и максимально
допустимое давление (см. главу «Технические харак-
теристики / таблица параметров»).
Гибкие шланги для подвода воды
» При подключении прибора с помощью гибких шлан-
гов необходимо предупредить прокручивание байо-
нетных соединений в трубных коленах.
» Закрепить заднюю стенку, зафиксировав ее снизу
двумя дополнительными винтами.
10. Монтаж
10.1 Стандартный монтаж
◦ Электроподключение сверху, скрытая проводка
◦ Подключение к водопроводу, скрытый монтаж
Другие способы монтажа см. главу «Варианты монтажа».
◦ Электроподключение нижнее, скрытая проводка
◦ Электроподключение, открытая проводка
◦ Подключение реле сброса нагрузки
◦ Водопроводные работы способом открытого
монтажа
◦ Скрытый монтаж водопровода при замене прибора

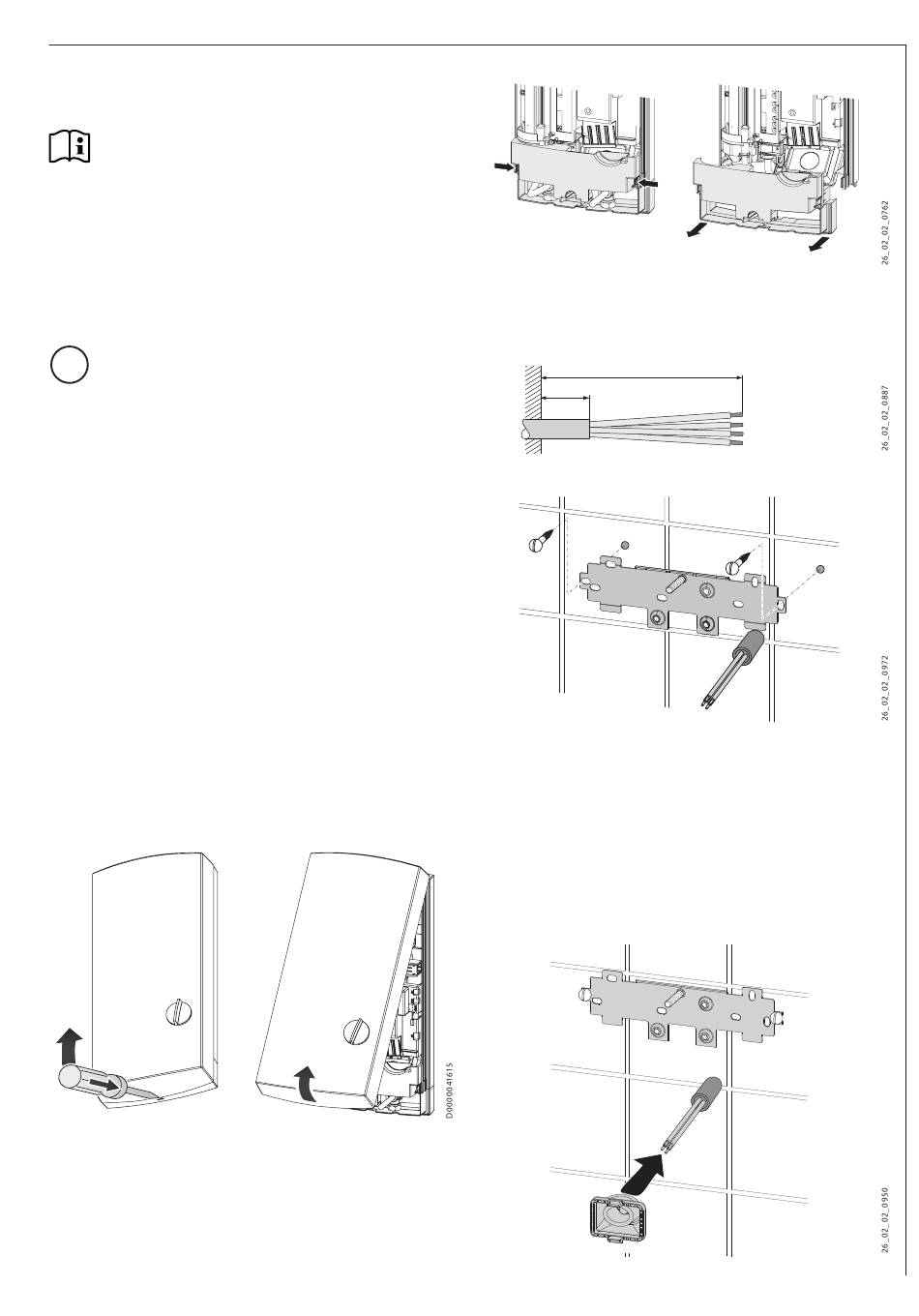

Вскрытие прибора
» Открыть прибор, отжав защелку фиксатора
Монтаж – для технического специалиста
» Снять заднюю панель, для этого нажать на оба крюч-
ка-фиксатора и потянуть нижнюю часть задней пане-
ли вперед.
Подготовка сетевого кабеля
160
≥ 30
Установка настенной монтажной планки
» Разметить места сверления отверстий при помощи
шаблона для монтажа. При подключении прибора
к водопроводу открытого монтажа нужно допол-
нительно отметить крепежные отверстия в нижней
части шаблона.
» Просверлить отверстия и закрепить настенную
монтажную планку с помощью 2 винтов и 2 дюбелей
(винты и дюбели не входят в комплект поставки).
» Установить прилагаемую резьбовую шпильку.
» Установить настенную монтажную планку.
Установка кабельной втулки
81
