ПРЕДУПРЕЖДЕНИЕ поражение электрическим током
Подключение к электросети допустимо только в
неразъемном исполнении и со съемной кабельной
втулкой. Прибор должен отключаться от сети с раз-
мыканием всех контактов не менее 3 ММ на всех по-
люсах.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим током
Проверить подключение прибора к защитному про-
воду.
Материальный ущерб
!
Следует соблюдать данные на заводской табличке.
Напряжение сети должно совпадать с указанным на
табличке.
» Подключить кабель питания к соединительной клем-
ме сети (см. главу «Технические характеристики /
Электрическая схема»).

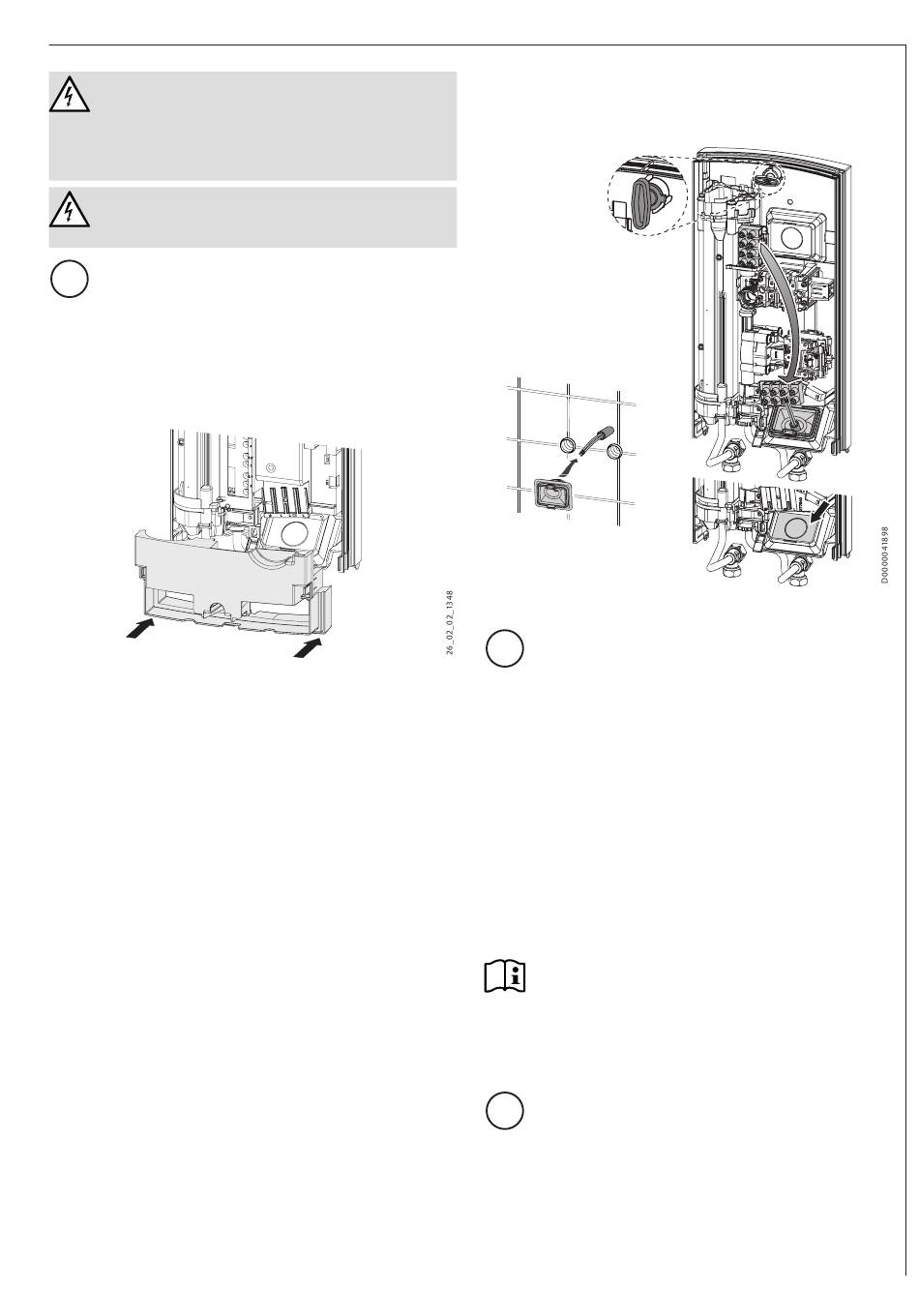

Монтаж нижней части задней стенки
» Установить нижнюю часть задней панели и защел-
кнуть ее в задней панели.
» Выровнять установленный прибор, ослабив крепеж-
ный вороток, поправить электрический кабель и за-
днюю стенку, после чего вновь затянуть крепежный
вороток. Если задняя панель не прилегает к стене, то
нижнюю часть прибора можно закрепить двумя до-
полнительными шурупами.
3
L3 '
4
L2 '
1
L1 '
2
Монтаж – для технического специалиста
10.2 Варианты монтажа
10.2.1 Электроподключение нижнее, скрытая
проводка
» Установить кабельную втулку.
Материальный ущерб
!
Если по ошибке было выломано не то отверстие для
кабельной втулки, необходимо использовать новую
заднюю стенку!
» Выломать в заданной точке отверстие для кабельной
втулки на задней стенке. При наличии острых кромок
их необходимо чисто обработать напильником.
» Переместить клемму подключения к электросети с
верхней части прибора вниз.
» Надеть заднюю стенку на шпильку и кабельную втул-
ку. Подтянуть плоскогубцами кабельную втулку к
фиксатору на задней стенке так, чтобы оба фиксатора
защелкнулись со слышимым щелчком.
» Плотно прижать заднюю панель к стене, зафиксиро-
вать панель с помощью крепежного воротка путем
правого вращения на 90°.
10.2.2 Электроподключение, открытая проводка
Указание
При таком способе подключения изменится степень
защиты прибора.
» Изменить данные на заводской табличке. Зачер-
кнуть маркировку «IP 25» и отметить крестиком
ячейку «IP 24». При этом использовать шарико-
вую ручку.
Материальный ущерб
!
Если по ошибке было выломано не то отверстие для
кабельной втулки, необходимо использовать новую
заднюю стенку!
» На задней стенке прибора чисто выполнить необхо-
димые проходные отверстия (их расположение см.
главу «Технические характеристики / Размеры и сое-
динения»). При наличии острых кромок их необходи-
мо чисто обработать напильником.
83
