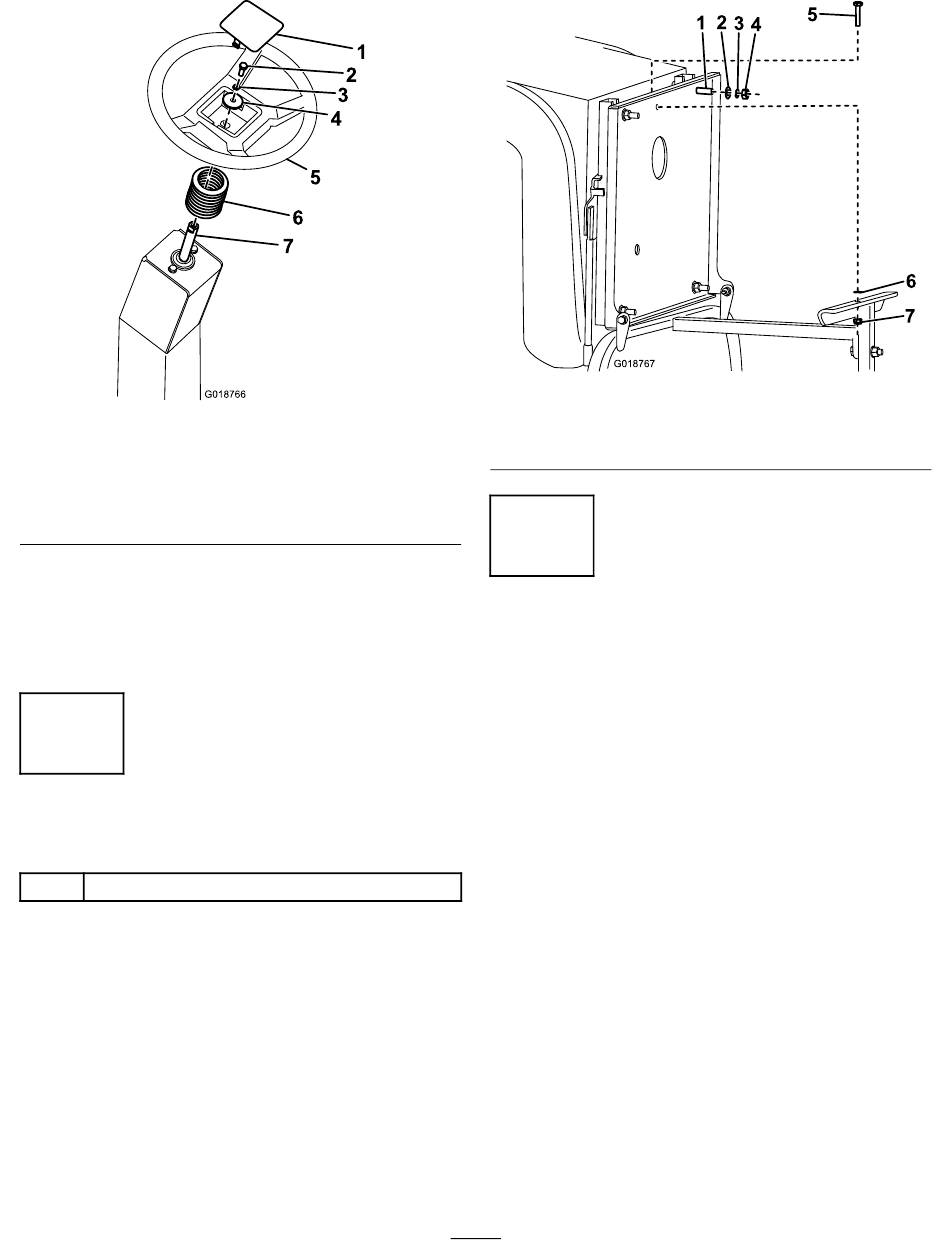

1. Stuurwieldop
2. Bout
3. Borgring
4. Grote ring
2. Schuif het stuurwiel omlaag over de as en monteer de
grote ring en de borgring. Maak vast met de bout. Haal
de bout van het stuurwiel aan tot 25,4 Nm.
3. Plaats de stuurwieldop op het gat in het stuurwiel en
oefen lichte druk uit om de dop op zijn plaats te krijgen.
7
De stoel monteren
Benodigde onderdelen voor deze stap:
1
Stoel
Procedure
1. Verwijder de moer en de ringen van de bouten.
2. Lijn de bouten van de stoel uit met de gaten in de
stoelsteun.
3. Zet de stoel op de stoelsteun. Til de stoelsteun
voorzichtig op.
4. Monteer de borgringen en draai de vier moeren vast
aan de stoelsteun.
5. Laat de stoel zakken, zet hem in de voorste stand en
monteer de bevestigingsbout van de stoel.
1
2
3
4
5
6
7
G018766
Figuur 5
5. Stuurwiel
6. Kap van stuuras
7. Stuuras
G018767
1. Bout
3. Ring
2. Borgring
4. Moer
8
De machine van de pallet
nemen
Geen onderdelen vereist
Procedure
1. Plaats houtblokjes van ongeveer 100-150 mm hoog
langs beide kanten van de pallet onder de beide
transportwielen.
2. Til de machine langzaam op aan de hefstang.
3. Als de machine volledig opgetild is, kunt u het blok aan
de kant van de trekstang van de pallet nemen en onder
het frame van de trekstang plaatsen. Verwijder de pallet
langs de kant van het stuur van de machine. Rol de
machine voorzichtig van de houten steun op de grond.
4. Stel de hefstangen zo af dat de trekstang horizontaal
is en draai vervolgens de M16-moeren vast om de
afstelling te borgen.
5. Draai de wielmoeren aan tot een koppel van 108 Nm.
6. Berg de hefhendel op en maak hem vast met de
lynchpen.
Raadpleeg de Gebruikershandleiding en de Handleiding van de
motor voor de startprocedures.
Controleer het motortoerental en stel het in op 3200 tpm.
4
5
1 2 3 4
Figuur 6
5. Bout
7. Moer
6. Ring
6
7
