2
25-30 %
3

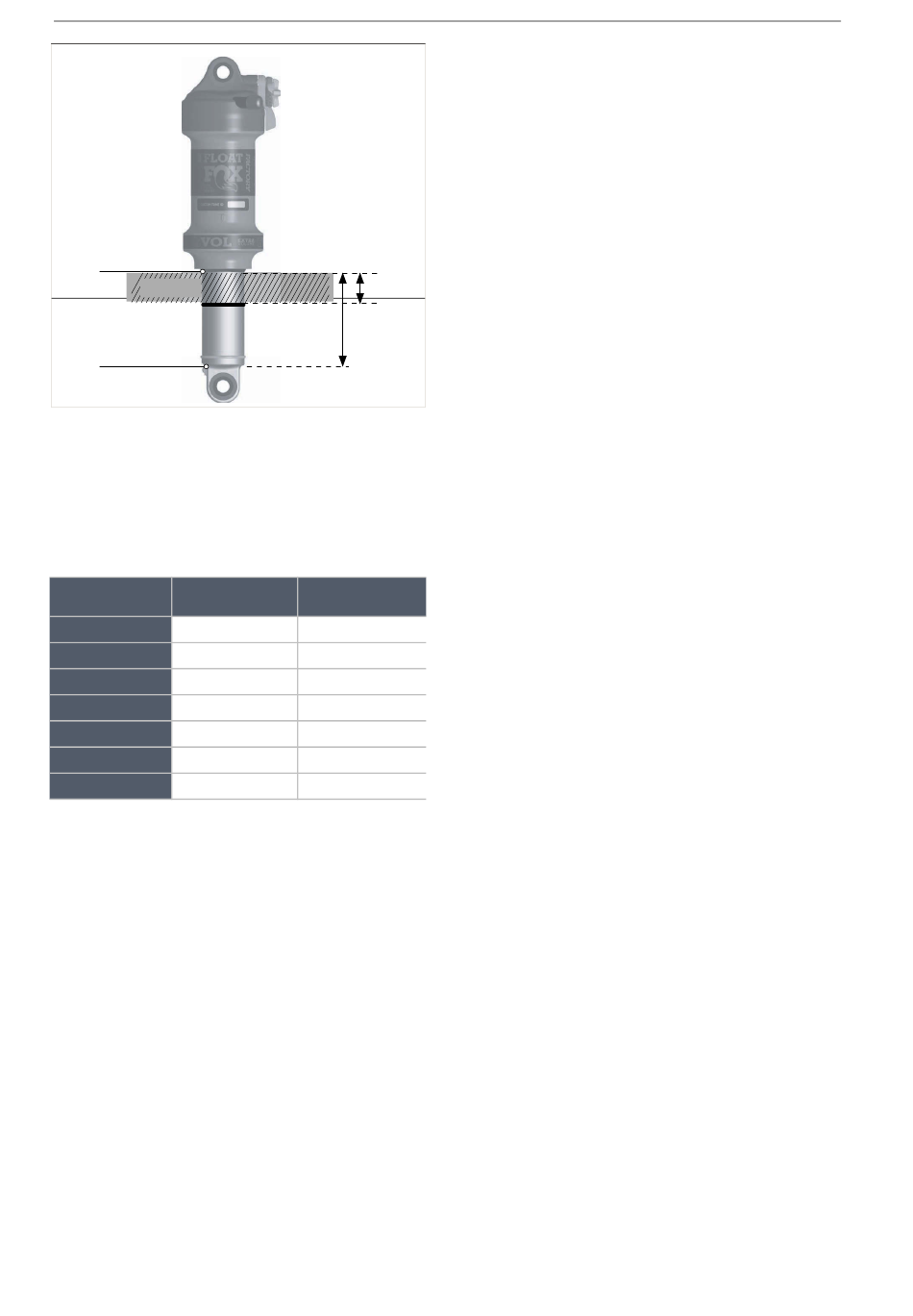

Afbeelding 146: (1) Sag, rubberen luchtkamerafdichting
(2), O-ring en totale veerweg van de demper (4)
12 Vergelijk de meting met de waarde uit de tabel
Aanbevolen sag achterbouwdemper FOX.
De aanbevolen waarde ligt tussen hard (25%)
en zacht (30%).
Veerweg
Hard, 25% sag
[mm (in)]
[mm (in)]
38 (1,5)
10 (0,38)
44 (1,75)
11 (0,44)
51 (2)
13 (0,5)
57 (2,25)
14 (0,56)
63 (2,5)
16 (0,63)
76 (3)
19 (0,75)
89 (3,5)
13 Wanneer de gewenste sagwaarde niet kan
worden bereikt, moet de luchtdruk worden
aangepast.
Verhoog de luchtdruk om de sag te verlagen.
Verlaag de luchtdruk om de sag te verhogen.
14 Steek de afdekking op het luchtventiel
(achterbouwdemper) wanneer de sag correct
is.
MY23B0a - 66_1.0_15.11.2022
1
4
Zacht, 30% sag
[mm (in)]
11 (0,45)
13 (0,53)
15 (0,6)
17 (0,68)
19 (0,75)
23 (0,9)
n.v.t.
25 (1)
Luchtdruk verhogen bij EVOL-luchtkamers
Geldt uitsluitend voor pedelecs met deze
uitrusting
1 Druk de achterbouwdemper langzaam over ten
minste 25% van de volledige veerweg in door
kracht uit te oefenen op het zadel.
De uitwisseling van lucht tussen de negatieve
en positieve luchtkamers is hoor- of merkbaar.
2 Houd de achterbouwdemper gedurende
enkele seconden in deze samengedrukte
stand.
3 Herhaal dit 10 tot twintig keer.
De drukweergave op de hogedruk-
demperpomp verandert. De luchtdruk in de
positieve en negatieve luchtkamers is nu gelijk.
Wanneer de druk in de luchtkamers niet gelijk aan
elkaar wordt gemaakt, kan de luchtdruk in de
positieve luchtkamer hoger worden dan in de
negatieve luchtkamer
Luchtdruk aflaten uit EVOL luchtkamers
Geldt uitsluitend voor pedelecs met deze
uitrusting
1 Laat langzaam lucht af, zodat ook de lucht uit
de negatieve luchtkamer via het luchtventiel
(achterbouwdemper) kan worden afgeblazen.
Wanneer de luchtdruk te snel wordt afgeblazen,
kan de luchtdruk in de negatieve luchtkamer
hoger worden dan in de positieve luchtkamer
2 Wanneer de achterbouwdemper
samengedrukt blijft en niet volledig uitveert,
moet de luchtdruk worden verhoogd tot de
achterbouwdemper uitveert.
3 Druk de achterbouwdemper 10 keer langzaam
over ten minste 25% van de volledige veerweg
in door kracht uit te oefenen op het zadel.
Gebruik
168
