Bosch Kiox BUI330 Handleiding

Productbeschrijving en specificaties

Beoogd gebruik
De Kiox-boordcomputer is ontworpen om Bosch eBike-systemen te besturen en ritgegevens weer te geven.
Om toegang te krijgen tot de volledige functionaliteit van de Kiox-boordcomputer, heb je een compatibele smartphone nodig waarop de eBike Connect-app is geïnstalleerd (beschikbaar in de App Store of Google Play Store) en een registratie bij het eBike Connect-portaal (www.ebike-connect.com).

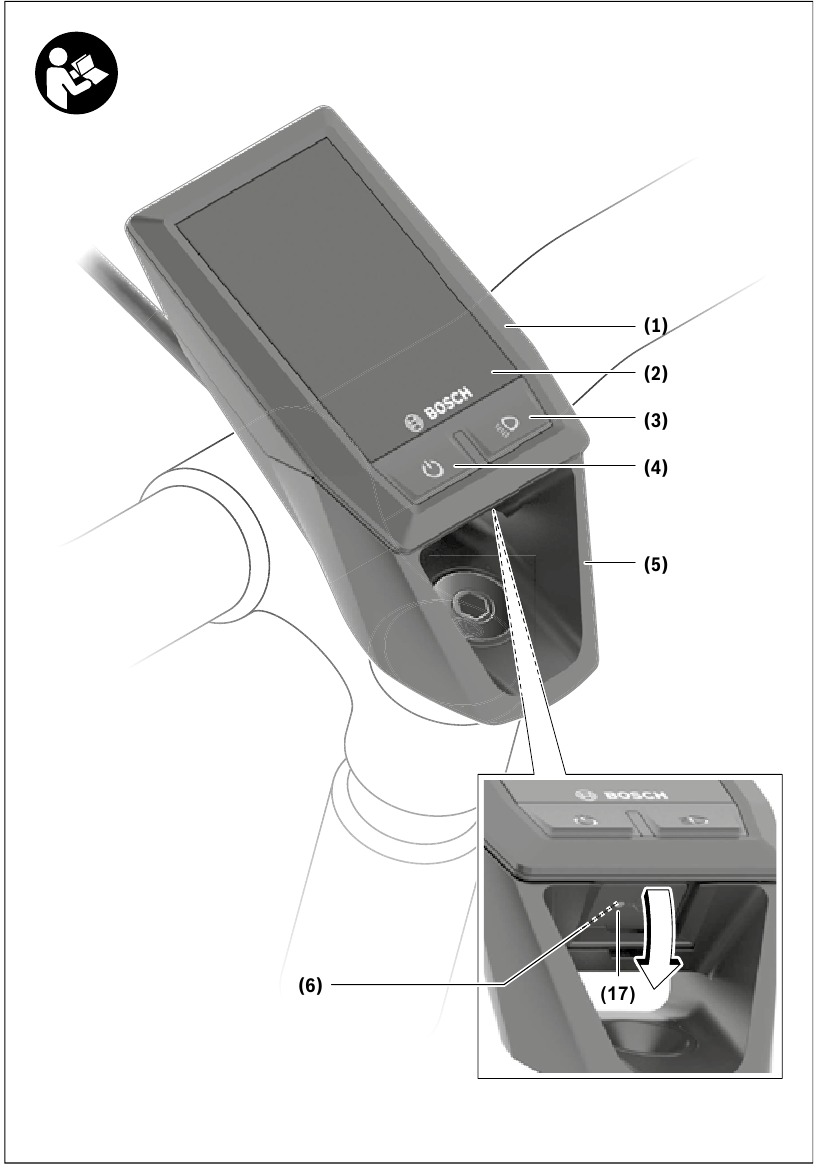

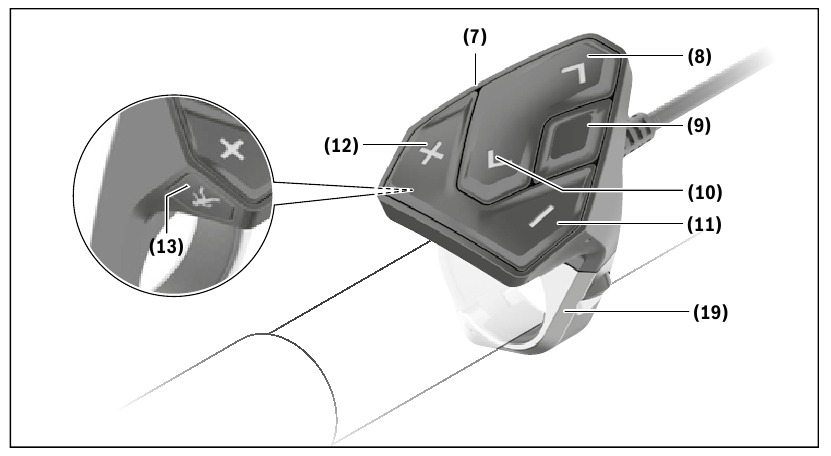

Productkenmerken
De nummering van de getoonde componenten verwijst naar de illustraties op de afbeeldingen aan het begin van de handleiding.

1. Boordcomputer
2. Display
3. Fietslichtknop
4. Aan/uit-knop voor boordcomputer
5. Houder voor boordcomputer
6. USB-poort
7. Bedieningseenheid
8. Knop volgende/rechterpagina >
9. Selecteerknop
10. Knop vorige/linkerpagina <
11. Knop verlagen ondersteuningsniveau –/ Scroll omlaag-knop
12. Knop verhogen ondersteuningsniveau +/ Scroll omhoog-knop
13. Loopondersteuningsknop
14. Contacten aandrijfeenheid
15. Vergrendelingsschroef voor boordcomputer
16. Balhoofdschroef
17. Beschermkap voor USB-poort ^A)
18. Magnetische houder
19. Houder voor bedieningseenheid

^A) Verkrijgbaar als reserveonderdeel

Technische gegevens

Bluetooth® Low Energy

^A) Bij een omgevingstemperatuur van <25°C
^B) Niet inbegrepen als onderdeel van de standaardlevering
^C) Wanneer de USB-afdekking is gesloten

Montage

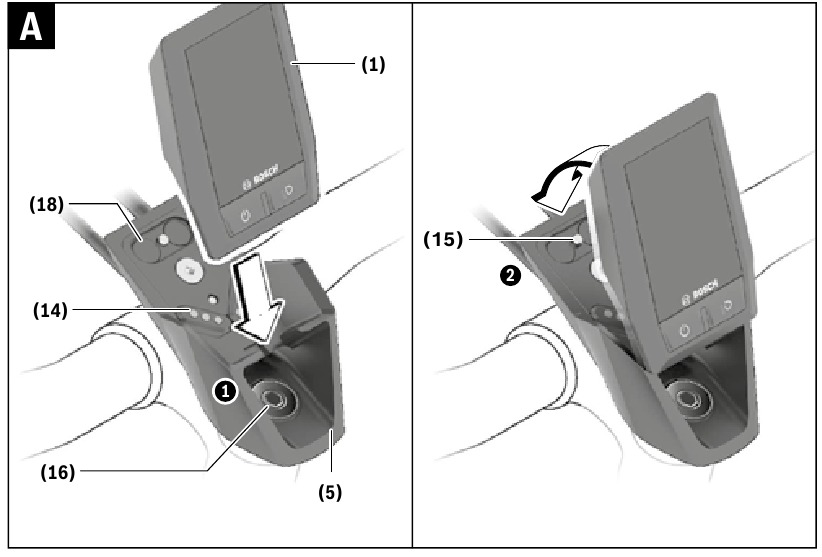

De boordcomputer monteren en verwijderen (zie afbeelding A)
Plaats eerst het onderste deel van de Kiox in de houder (5) en kantel deze voorzichtig naar voren totdat je voelt dat de boordcomputer stevig in de magnetische houder is bevestigd.
Om de boordcomputer te verwijderen, houd je deze aan de bovenkant vast en trek je deze naar je toe totdat deze loskomt van de magnetische houder.

• Verwijder de boordcomputer wanneer je de eBike parkeert.
  De boordcomputer kan worden vastgezet om te voorkomen dat deze uit de houder wordt verwijderd. Om dit te doen, draai je de balhoofdschroef (16) los totdat de Kiox-houder zijwaarts kan worden gedraaid. Plaats de boordcomputer in de houder. Schroef de vergrendelingsschroef (M3-draad, 6 mm lang) van onderaf in de schroefdraad in de boordcomputer (het gebruik van een langere schroef kan de boordcomputer beschadigen). Draai de houder terug op zijn plaats en draai de balhoofdschroef vast volgens de specificaties van de fabrikant.

Bediening

Vóór de eerste ingebruikname
De Kiox wordt geleverd met een gedeeltelijk opgeladen accu. Voordat je deze voor het eerst gebruikt, moet deze accu minstens één uur worden opgeladen via de USB-poort (zie "Stroomvoorziening van de boordcomputer") of via het eBike-systeem.
De bedieningseenheid moet zo worden bevestigd dat de knoppen bijna loodrecht op het stuur staan.
Wanneer je de boordcomputer voor het eerst gebruikt, wordt eerst de pagina voor taalkeuze weergegeven. Je kunt er dan voor kiezen om essentiële functies en indicaties uit te leggen via het menu-item <Intro to Kiox>. Het menu-item kan ook op een later tijdstip worden opgeroepen via <Instellingen> → <Informatie>.

Systeeminstellingen selecteren
Plaats de boordcomputer in de houder en ga als volgt te werk met de fiets stilstaand:
Ga naar de statuspagina (gebruik de knop < (10) op de bedieningseenheid om naar het eerste scherm te gaan) en roep de <Instellingen> op met de selectieknop.
Je kunt de knoppen – (11) en + (12) gebruiken om de gewenste instelling te selecteren. Je kunt de instellingen, evenals alle extra submenu's, openen met behulp van de selectieknop (9). Je kunt de knop < (10) gebruiken om vanuit elk instellingenmenu terug te gaan naar het vorige menu.
De volgende instellingen kunnen worden gewijzigd in de <Systeeminstellingen>:

• <Helderheid>
• <Tijd>
• <Datum [DD.Maand.JJJJ]>
• <Tijdzone>
• <24u-notatie (24-uurs tijdnotatie)>
• <Lichte achtergrond>
• <Imp. eenheden (Imperiale eenheden)>
• <Taal>
• <Fabrieksinstellingen>

Het eBike-systeem opstarten
Vereisten
Het eBike-systeem kan alleen worden geactiveerd als aan de volgende vereisten is voldaan:

• Er is een voldoende opgeladen eBike-accu geplaatst (zie de bedieningsinstructies voor de accu).
• De boordcomputer is correct in de houder geplaatst.

Het eBike-systeem in-/uitschakelen
De volgende opties zijn beschikbaar voor het inschakelen van het eBike-systeem:

• Zodra de boordcomputer en de eBike-accu zijn geplaatst, druk je kort op de aan/uit-knop (4) op de boordcomputer.
• Met de boordcomputer geplaatst, druk je op de aan/uit-knop op de eBike-accu (oplossingen specifiek voor de fietsfabrikant zijn mogelijk wanneer er geen toegang is tot de aan/uit-knop van de accu; zie de bedieningsinstructies van de accu).

De aandrijving wordt geactiveerd zodra je begint te trappen (behalve als je de duwhulpfunctie gebruikt of als het ondersteuningsniveau is ingesteld op OFF). Het motorvermogen is afhankelijk van de instellingen van het ondersteuningsniveau op de boordcomputer. Zodra je stopt met trappen tijdens normaal bedrijf, of zodra je een snelheid van 25/45 km/u hebt bereikt, schakelt de eBike-aandrijving de ondersteuning uit. De aandrijving wordt automatisch opnieuw geactiveerd zodra je weer begint te trappen en de snelheid lager is dan 25/45 km/u.
De volgende opties zijn beschikbaar voor het uitschakelen van het eBike-systeem:

• Druk kort op de aan/uit-knop (4) van de boordcomputer.
• Schakel de eBike-accu uit met behulp van de aan/uit-knop (oplossingen specifiek voor de fietsfabrikant zijn mogelijk wanneer er geen toegang is tot de aan/uit-knop van de accu; zie de bedieningsinstructies van de fietsfabrikant).
• Verwijder de boordcomputer uit de houder.

Als er gedurende ongeveer 10 minuten geen stroom wordt afgenomen van de eBike-aandrijving (bijv. omdat de eBike niet beweegt) en er geen knop wordt ingedrukt op de boordcomputer of de bedieningseenheid van de eBike, wordt het eBike-systeem, en dus ook de accu, automatisch uitgeschakeld om energie te besparen.

Stroomvoorziening van de boordcomputer
Als de boordcomputer in de houder (5) zit, er een voldoende opgeladen eBike-accu in de eBike is geplaatst en het eBike-systeem is ingeschakeld, dan wordt de boordcomputeraccu gevoed en opgeladen door de eBike-accu.
Als de boordcomputer uit de houder (5) wordt verwijderd, wordt de stroom geleverd door de boordcomputeraccu. Als de lading van de boordcomputeraccu bijna leeg is, verschijnt er een waarschuwingsbericht op het display.
Om de boordcomputeraccu op te laden, schuif je de boordcomputer terug op de houder (5). Houd er rekening mee dat als je de eBike-accu niet meteen oplaadt, het eBike-systeem automatisch wordt uitgeschakeld na 10 minuten inactiviteit. Als dit gebeurt, stopt de boordcomputeraccu ook met opladen.
Je kunt de boordcomputer ook opladen via de USB-poort (6). Open hiervoor de beschermkap (17). Gebruik een Micro USB-kabel om de USB-poort op de boordcomputer aan te sluiten op een in de handel verkrijgbare USB-oplader (niet standaard meegeleverd met het product) of op de USB-poort van een computer (max. 5 V laadspanning; max. 500 mA laadstroom).
Als de boordcomputer uit de houder (5) wordt verwijderd, worden alle waarden voor de functies opgeslagen en kunnen ze nog steeds worden doorgebladerd.
Als de Kiox-accu niet wordt opgeladen, worden de datum en tijd maximaal 6 maanden bewaard. Wanneer de boordcomputer weer wordt ingeschakeld, worden de datum en tijd gereset als er een Bluetooth®-verbinding met de app tot stand is gebracht en
de smartphone de huidige locatie succesvol heeft geïdentificeerd via GPS.
Opmerking: De Kiox laadt alleen op als hij is ingeschakeld.
Opmerking: Als de Kiox wordt uitgeschakeld tijdens het opladen via een USB-kabel, kan de Kiox pas weer worden ingeschakeld als de USB-kabel is losgekoppeld.
Opmerking: Om de levensduur van de accu van de boordcomputer te maximaliseren, moet deze om de drie maanden een uur worden opgeladen.

Acculaadindicator
De acculaadindicator van de eBike-accu d (zie "Startpagina") kan worden afgelezen op de statuspagina en in de statusbalk. De laadtoestand van de eBike-accu wordt ook aangegeven door de LED's op de eBike-accu zelf.

Als de eBike-accu op de fiets wordt opgeladen, wordt er een bijbehorende melding weergegeven.
Als de boordcomputer uit de houder (5) wordt verwijderd, wordt de laadtoestand die als laatste voor de accu werd weergegeven, opgeslagen.

Opslagmodus/Kiox resetten
De boordcomputer heeft een energiebesparende opslagmodus die de ontlading van de interne batterij minimaliseert. Bij het instellen van deze modus worden de datum en tijd gewist. Deze modus kan alleen worden geactiveerd door de aan/uit-knop (4) van de boordcomputer minimaal 8 seconden ingedrukt te houden.
Als de boordcomputer niet start wanneer de aan/uit-knop (4) kort wordt ingedrukt, bevindt de boordcomputer zich in de opslagmodus.
U kunt de opslagmodus deactiveren door de aan/uit-knop (4) minimaal 2 seconden ingedrukt te houden.
De boordcomputer detecteert of deze volledig functioneert. Als u de aan/uit-knop (4) minimaal 8 seconden ingedrukt houdt terwijl de boordcomputer volledig functioneert, gaat de boordcomputer naar de opslagmodus. Als de Kiox tegen de verwachting in niet volledig functioneert en niet kan worden bediend, wordt deze gereset door de aan/uit-knop (4) minimaal 8 seconden ingedrukt te houden. Na de reset start de boordcomputer automatisch opnieuw
na ca. 5 seconden. Als de Kiox niet opnieuw opstart, houdt u de aan/uit-knop (4) 2 seconden ingedrukt.
Om de Kiox terug te zetten naar de fabrieksinstellingen, selecteert u <Instellingen> → <Systeeminstellingen> → <Fabrieksreset>. Alle gebruikersgegevens gaan verloren.

Het instellen van het ondersteuningsniveau
Op de bedieningseenheid (7) kunt u het niveau van ondersteuning instellen dat de eBike-aandrijving u tijdens het trappen moet bieden. Het ondersteuningsniveau kan op elk moment worden gewijzigd, zelfs tijdens het fietsen.
Opmerking: In sommige modellen kan het ondersteuningsniveau vooraf zijn ingesteld en kan het niet worden gewijzigd. Er kunnen ook minder ondersteuningsniveaus beschikbaar zijn dan hier vermeld.
De volgende ondersteuningsniveaus zijn maximaal beschikbaar:

• OFF: Motorondersteuning is uitgeschakeld. De eBike kan alleen door te trappen worden verplaatst, net als bij een normale fiets. De duwhulp kan op dit ondersteuningsniveau niet worden geactiveerd.
• ECO: Effectieve ondersteuning met maximale efficiëntie, voor maximaal bereik
• TOUR: Stabiele ondersteuning, groot bereik voor toertochten
• SPORT/eMTB:
  SPORT: Krachtige ondersteuning, voor mountainbiken en fietsen in het stadsverkeer
  eMTB: Optimale ondersteuning op elk terrein, snelle acceleratie bij het wegrijden, verbeterde dynamiek en topprestaties (eMTB alleen beschikbaar in combinatie met de aandrijfeenheden BDU250P CX, BDU365, BDU450 CX en BDU480 CX. Mogelijk is een software-update vereist.)
• TURBO: Maximale ondersteuning, zelfs bij hoge trapfrequenties, voor sportief fietsen

Om het ondersteuningsniveau te verhogen, drukt u herhaaldelijk op de knop + (12) op de bedieningseenheid totdat het gewenste ondersteuningsniveau op het display verschijnt. Om het ondersteuningsniveau te verlagen, drukt u op de knop – (11).
Het gevraagde motorvermogen verschijnt op het display h (zie "Startpagina"). Het maximale motorvermogen is afhankelijk van het geselecteerde ondersteuningsniveau. Als de boordcomputer uit de houder (5) wordt verwijderd, wordt het laatst weergegeven ondersteuningsniveau opgeslagen.

De duwhulp in-/uitschakelen
De duwhulp helpt u bij het duwen van uw eBike. De snelheid van deze functie is afhankelijk van de geselecteerde versnelling en kan maximaal 6 km/u bedragen. Hoe lager de geselecteerde versnelling, hoe lager de snelheid van de duwhulpfunctie (bij vol vermogen).

• De duwhulpfunctie mag alleen worden gebruikt bij het duwen van de eBike. Er bestaat een risico op letsel als de wielen van de eBike geen contact maken met de grond tijdens het gebruik van de duwhulp.

Om de duwhulp te activeren, drukt u kort op de knop WALK op uw boordcomputer. Nadat u de functie hebt geactiveerd, drukt u binnen 3 seconden op de knop + en houdt u deze ingedrukt. De eBike-aandrijving wordt ingeschakeld.
Opmerking: De duwhulp kan niet worden geactiveerd bij ondersteuningsniveau OFF.
De duwhulp wordt uitgeschakeld zodra een van de volgende situaties zich voordoet:

• U laat de knop + los;
• De wielen van de eBike zijn vergrendeld (bijv. door te remmen of tegen een obstakel te botsen);
• De snelheid overschrijdt 6 km/u.

De duwhulpfunctie is onderworpen aan lokale voorschriften; de werking ervan kan daarom afwijken van de bovenstaande beschrijving, of de functie kan zelfs volledig zijn gedeactiveerd. Fietsverlichting in-/uitschakelen
Op het model waarbij de verlichting wordt gevoed door het eBike-systeem, kunnen de voor- en achterlichten tegelijkertijd worden in- en uitgeschakeld via de boordcomputer met behulp van de fietslichtknop (3).
Controleer voor elk gebruik of uw fietsverlichting correct werkt.
Wanneer het licht is ingeschakeld, verschijnt de verlichtingsindicator c (zie "Startpagina") in de statusbalk op het display.
Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Een gebruikers-ID aanmaken
Om alle functies van het besturingssysteem te kunnen gebruiken, moet u zich online registreren.
Met een gebruikers-ID kunt u onder andere uw ritgegevens en routes analyseren.
U kunt een gebruikers-ID aanmaken via uw Bosch eBike Connect smartphone-app of eenvoudigweg op www.eBike-Connect.com. Voer de gegevens in die nodig zijn voor de registratie. De Bosch eBike Connect smartphone-app kan gratis worden gedownload van de App Store (voor Apple iPhones) of van de Google Play Store (voor Android-apparaten).

Verbinding maken met de boordcomputer met behulp van de Bosch eBike Connect-app
Volg deze stappen om een verbinding met uw smartphone tot stand te brengen:

• Laad de app.
• Selecteer het tabblad <Mijn eBike>.
• Selecteer <Nieuw eBike-apparaat toevoegen>.
• Voeg Kiox toe.

De app geeft vervolgens een instructie weer om de fietsverlichtingsknop (3) op de boordcomputer 5 seconden ingedrukt te houden.
Houd de knop (3) minimaal 5 seconden ingedrukt. De boordcomputer activeert automatisch de Bluetooth® Low Energy-verbinding en schakelt over naar de koppelingsmodus. Volg de instructies op het scherm. Zodra het koppelen is voltooid, worden de gebruikersgegevens gesynchroniseerd.
Opmerking: De Bluetooth®-verbinding hoeft niet handmatig te worden geactiveerd.

Activiteiten volgen
Om activiteiten te kunnen registreren, moet u geregistreerd en aangemeld zijn bij het eBike Connect-portaal of de eBike Connect-app.
Om activiteiten te kunnen registreren, moet u toestemming geven voor de opslag van uw locatiegegevens in het portaal en/of in de app. Zonder dit worden uw activiteiten niet weergegeven in het portaal of de app. Uw positie wordt alleen geregistreerd als de boordcomputer is verbonden met de eBike Connect-app.

eShift (optioneel)
eShift is de integratie van elektronische versnellingssystemen in het eBike-systeem. De eShift-componenten zijn door de fabrikant elektrisch verbonden met de aandrijfeenheid. De afzonderlijke bedieningsinstructies beschrijven hoe de elektronische versnellingssystemen moeten worden bediend.

eSuspension (optioneel)
eSuspension is de integratie van elektronische schokdemping en veringselementen in het eBike-systeem. U kunt het Quick Menu (Snelmenu) gebruiken om vooraf gedefinieerde instellingen voor het eSuspension-systeem te selecteren.
Raadpleeg de bedieningsinstructies van de eSuspension-fabrikant voor meer informatie over deze instellingen. eSuspension is alleen beschikbaar in combinatie met de Kiox-boordcomputer en kan alleen worden gebruikt met de BDU450 CX-, BDU480 CX- en BDU490P-aandrijfeenheden.

ABS – antiblokkeersysteem (optioneel)
Als het wiel is uitgerust met een Bosch eBike ABS zonder externe controlelampen, worden de controlelampen weergegeven op het Kiox-display wanneer het systeem start en in geval van een storing. Raadpleeg de ABS-bedieningsinstructies voor gedetailleerde informatie over het ABS en de werking ervan.

Lock (premiumfunctie)
De Lock-functie kan worden aangeschaft in de <Shop> in de eBike Connect-app. Zodra de Lock-functie is ingeschakeld door het loskoppelen van de boordcomputer, wordt de ondersteuning van de eBike-aandrijfeenheid gedeactiveerd. Deze kan vervolgens alleen worden geactiveerd met behulp van de boordcomputer die bij de eBike hoort.

Software-updates
Software-updates worden op de achtergrond van de app naar de boordcomputer overgedragen zodra deze met de app is verbonden. Wanneer een update is voltooid, wordt dit de volgende drie keer weergegeven dat de boordcomputer opnieuw wordt opgestart.
U kunt ook in de <Systeeminstellingen> controleren of er een update beschikbaar is.

Externe apparaten van stroom voorzien via de USB-poort
De USB-poort kan worden gebruikt om de meeste apparaten die via USB van stroom kunnen worden voorzien (bijv. diverse mobiele telefoons) te gebruiken of op te laden.
Om op te laden moet de boordcomputer gemonteerd zijn en moet er een voldoende opgeladen accu in de eBike worden geplaatst. Open de beschermkap (17) voor de USB-poort op de boordcomputer. Gebruik een Micro-A – Micro-B USB-oplaadkabel (verkrijgbaar bij uw Bosch eBike-dealer) om de USB-poort op het externe apparaat aan te sluiten op de USB-poort (6) op de boordcomputer.
Zodra de elektrische belasting is losgekoppeld, moet de USB-poort zorgvuldig worden afgesloten met de beschermkap (17). USB-aansluitingen zijn niet waterdicht. Sluit tijdens het fietsen in de regen geen externe apparaten aan en zorg ervoor dat de USB-poort volledig is afgesloten met de beschermkap (17).

Als er elektrische belastingen zijn aangesloten, kan dit het bereik van de eBike beïnvloeden.

Displays en instellingen van de boordcomputer

Let op: Alle screenshots die de display en tekst op de volgende pagina's tonen, zijn van de goedgekeurde softwareversie. De display en/of tekst kan enigszins veranderen na een software-update.

Bedieningslogica
U kunt de knoppen < (10) en > (8) gebruiken om te schakelen tussen de verschillende informatiepagina's met rijwaarden (zelfs tijdens het rijden). Zo kunt u beide handen aan het stuur houden tijdens het fietsen.
U kunt de knoppen + (12) en – (11) gebruiken om het ondersteuningsniveau te verhogen of te verlagen.
De <Settings> (instellingen) die toegankelijk zijn via het Status screen (statusscherm), kunnen niet tijdens het rijden worden gewijzigd.
U kunt de selectieknop (9) gebruiken om de volgende functies uit te voeren:

• U kunt tijdens het rijden toegang krijgen tot het snelmenu.
• U kunt vanuit het Status screen (statusscherm) toegang krijgen tot het instellingenmenu wanneer u stilstaat.
• U kunt waarden bevestigen en informatieve hints erkennen.
• U kunt een dialoogvenster verlaten.

Als de boordcomputer uit de houder wordt verwijderd en niet wordt uitgeschakeld, geeft hij informatie over de laatste rit en statusinformatie in een lus weer.
Als er geen knop wordt ingedrukt nadat de boordcomputer uit de houder is verwijderd, schakelt hij zichzelf na 1 minuut uit.

Volgorde van de pagina's
Op voorwaarde dat de boordcomputer in de houder is geplaatst, kunt u de volgende displays na elkaar bekijken:

1. Startpagina
2. Tijd en bereik
3. Afstand en reistijd
4. Vermogen en cadans
5. Gemiddelde en maximale snelheid
6. Afstand, bereik, vermogen en hartslag
7. Hartslag
8. Verbrande calorieën en totale afstand
9. Statuspagina

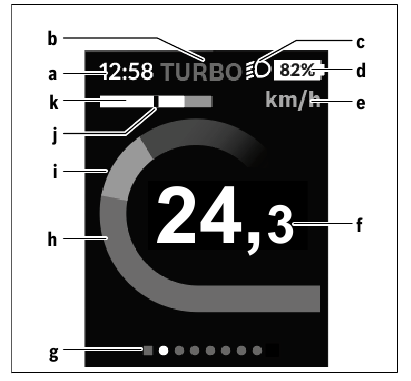

Startpagina
Wanneer u de boordcomputer in de houder plaatst terwijl deze is ingeschakeld, wordt de startpagina weergegeven.

1. Tijd/snelheidsindicator
2. Indicator ondersteuningsniveau
3. Verlichtingsindicator
4. Batterijlaadindicator van de eBike-batterij
5. Snelheidseenheidindicator
6. Snelheid
7. Navigatiebalk
8. Motorvermogen
9. Uw prestatie
10. Gemiddelde snelheid
11. Prestatie-evaluatie

^A) Kan worden gewijzigd via de <Settings> (instellingen) statuspagina.
De indicatoren a ... d vormen de statusbalk en worden op elke pagina weergegeven. Als de snelheid al op het scherm zelf wordt weergegeven, verandert de indicator a in de huidige tijd in uren en minuten. De statusbalk geeft het volgende weer:

• Snelheid/tijd: De huidige snelheid in km/u of mph of de huidige tijd
• Ondersteuningsniveau: Geeft het huidige niveau van ondersteuning aan met behulp van een kleurcode
• Verlichting: Een symbool dat aangeeft of het licht aan is
• eBike batterij laadstatus: Geeft de huidige laadstatus als percentage aan

De prestatie-evaluatie k geeft grafisch uw huidige snelheid (witte balk) weer in vergelijking met uw gemiddelde snelheid j. De afbeelding laat zien of uw huidige snelheid hoger of lager is dan uw gemiddelde snelheid (links van de zwarte lijn = lagere waarde dan gemiddeld; rechts van de zwarte lijn = hogere waarde dan gemiddeld).
De navigatiebalk g geeft aan op welke pagina u zich bevindt. Uw huidige pagina is gemarkeerd. U kunt de knoppen < (10) en > (8) gebruiken om naar extra pagina's te gaan.
Vanaf de eerste startpagina kunt u via de knop < (10) toegang krijgen tot de statuspagina.

Statusscherm

Naast de statusbalk toont de statuspagina ook de huidige tijd en de laadstatus van alle batterijen van uw eBike, evenals de laadstatus van de batterij van uw smartphone als de smartphone is verbonden via Bluetooth®. Er kunnen ook symbolen worden weergegeven om een geactiveerde Bluetooth®-functie of een apparaat dat via Bluetooth® is verbonden (bijv. een hartslagmeter) aan te geven. U krijgt ook de datum van de meest recente synchronisatie tussen de smartphone en Kiox te zien.
U kunt toegang krijgen tot de <Settings> (instellingen) vanuit het onderste gedeelte.

<Settings> (instellingen)
U kunt via de statuspagina toegang krijgen tot het instellingenmenu. De <Settings> (instellingen) zijn niet toegankelijk of te wijzigen tijdens het rijden.
U kunt de knoppen – (11) en + (12) gebruiken om de gewenste instelling te selecteren. U kunt de instellingen, evenals eventuele extra submenu's, openen met de selectieknop (9). U kunt de knop < (10) gebruiken om vanuit elk instellingenmenu terug te gaan naar het vorige menu.
U kunt de volgende bovengeschikte secties vinden op het eerste navigatieniveau:

• <Registration> (registratie) – Informatie over registratie: Dit menu-item wordt alleen weergegeven als u zich nog niet hebt geregistreerd bij eBike Connect.
• <My eBike> (mijn eBike) – Instellingen voor uw eBike
  U kunt de tellers (zoals het aantal afgelegde kilometers die dag of gemiddelde waarden) automatisch of handmatig op nul zetten en u kunt het bereik resetten. U kunt de wielomtrekwaarde die door de fabrikant is ingesteld met ±5% wijzigen. Als uw eBike is uitgerust met eShift, kunt u hier ook uw eShift-systeem configureren. De fietsfabrikant of -dealer kan de servicedatum baseren op de afgelegde afstand en/of een tijdsperiode. De vervaldatum voor de service wordt weergegeven onder <Next Service: [DD. Mon. YYYY] or at [xxxxx] [km]> (volgende service: [DD. Maa. JJJJ] of bij [xxxxx] [km]). De fietsonderdelenpagina geeft het serienummer en de hardware- en softwareversies voor elk onderdeel weer, naast andere belangrijke gegevens die relevant zijn voor de onderdelen.
• <My profile> (mijn profiel) – Actieve gebruikersgegevens
• <Bluetooth> – De Bluetooth®-functie in- of uitschakelen:
  Verbonden apparaten worden weergegeven.
• <Sys settings> (systeeminstellingen) – Een lijst met instellingsopties voor uw boordcomputer
  U kunt de snelheid en afstand in kilometers of mijlen weergeven, de klok in 12- of 24-uursformaat weergeven, de tijd, datum en tijdzone aanpassen en uw voorkeurstaal selecteren. U kunt de Kiox terugzetten naar de fabrieksinstellingen, een software-update uitvoeren (indien beschikbaar) en kiezen tussen een zwart of wit ontwerp.
• <Information> (informatie) – Informatie over uw Kiox Informatie over veelgestelde vragen (frequently asked questions), certificering, contactgegevens, informatie over licenties U kunt een gedetailleerde beschrijving van elke parameter vinden in de online bedieningshandleiding op www.Bosch-eBike.com/Kiox-manual.

Snelmenu
Geselecteerde instellingen worden weergegeven in het Quick Menu (snelmenu). Deze instellingen kunnen zelfs tijdens het rijden worden gewijzigd.
U kunt het Quick Menu (snelmenu) openen via de selectieknop (9). Het is niet toegankelijk vanuit het Status screen (statusscherm).
De volgende instellingen kunnen worden gewijzigd via het Quick Menu (snelmenu):

• <Reset trip data?> (ritgegevens resetten?)
  Alle gegevens over de tot nu toe afgelegde rit worden op nul gezet.
• <eShift>
  U kunt hier de cadans instellen.
• <eSuspension>
  Hier kunt u een door de fabrikant gedefinieerde schokabsorptie- of veringmodus instellen.

Weergave foutcode
De componenten van het eBike-systeem worden continu en automatisch bewaakt. Als een fout wordt gedetecteerd, wordt de bijbehorende foutcode weergegeven op de boordcomputer. De aandrijving kan automatisch worden uitgeschakeld, afhankelijk van het type fout. Als u echter wilt blijven fietsen, kunt u dit altijd doen zonder hulp van de aandrijving. Voordat u andere ritten onderneemt, moet de eBike worden gecontroleerd.

• Laat alle reparaties uitsluitend uitvoeren door een erkende fietsdealer.

Onderhoud en service

Onderhoud en reiniging
Reinig geen van de componenten met water onder druk. Houd het scherm van uw boordcomputer schoon. Vuil kan een onjuiste helderheidsdetectie veroorzaken.
Reinig uw boordcomputer met een zachte doek die alleen met water is bevochtigd. Gebruik geen reinigingsmiddelen van welke aard dan ook. Laat uw eBike-systeem minstens één keer per jaar controleren door een expert (inclusief mechanische onderdelen, actualiteit van de systeemsoftware).
Daarnaast kan de fietsenhandelaar de onderhoudsdatum baseren op de afgelegde afstand en/of op een bepaalde periode. In dit geval geeft de boordcomputer een melding weer wanneer de onderhoudsdatum nadert telkens wanneer deze wordt ingeschakeld. Laat uw eBike onderhouden en repareren door een erkende fietsenhandelaar.

• Laat alle reparaties uitsluitend uitvoeren door een erkende fietsenhandelaar.

After-sales service en advies over het gebruik van producten
Neem contact op met een erkende fietsenhandelaar als u vragen hebt over het eBike-systeem en de bijbehorende componenten. Ga voor contactgegevens van erkende fietsenwinkels naar www.bosch-ebike.com.

Veiligheidsinstructies

Lees alle veiligheidsinformatie en instructies. Het niet in acht nemen van de veiligheidsinformatie en het opvolgen van de instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidswaarschuwingen en instructies voor toekomstig gebruik.
De term accu wordt in deze instructies gebruikt om alle originele Bosch eBike-accupacks aan te duiden.

• Laat u niet afleiden door het display van de boordcomputer. Als u zich niet uitsluitend op het verkeer concentreert, loopt u het risico betrokken te raken bij een ongeval. Als u andere gegevens in uw boordcomputer wilt invoeren dan het wijzigen van de ondersteuningsstand, stop dan en voer de juiste gegevens in.
• Stel de helderheid van het display zo in dat u belangrijke informatie zoals snelheid en waarschuwingssymbolen goed kunt zien. Een onjuist ingestelde helderheid van het display kan tot gevaarlijke situaties leiden.
• Open de boordcomputer niet. Het openen van de boordcomputer kan deze onherstelbaar beschadigen en alle garantieclaims ongeldig maken.
• Gebruik de boordcomputer niet als handgreep. Het optillen van de eBike aan de boordcomputer kan onherstelbare schade aan de boordcomputer veroorzaken.
• Zet uw fiets niet ondersteboven op het zadel en het stuur als de boordcomputer of de houder van het stuur uitsteekt. Dit kan de boordcomputer of de houder onherstelbaar beschadigen. Verwijder ook de boordcomputer voordat u de fiets op een muurbeugel plaatst, om ervoor te zorgen dat de boordcomputer er niet afvalt of beschadigd raakt.
•
  Bij gebruik van de boordcomputer met Bluetooth® en/of wifi kunnen storingen optreden met andere apparaten en apparatuur, vliegtuigen en medische apparaten (bijv. pacemakers, gehoorapparaten). Evenzo kan letsel aan mensen en dieren in de directe omgeving niet volledig worden uitgesloten. Gebruik de boordcomputer niet met Bluetooth® in de buurt van medische apparaten, benzinestations, chemische fabrieken, gebieden met een potentieel explosieve atmosfeer of op explosielocaties. Gebruik de boordcomputer niet met Bluetooth® in vliegtuigen. Vermijd het gebruik van de boordcomputer gedurende langere tijd in de buurt van uw lichaam.
• Het Bluetooth®-woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door Bosch eBike Systems is onder licentie.
• De boordcomputer is uitgerust met een draadloze interface. Lokale operationele beperkingen, bijv. in vliegtuigen of ziekenhuizen, moeten in acht worden genomen.

Privacyverklaring
Als de boordcomputer naar Bosch Service wordt gestuurd omdat deze onderhoud nodig heeft, kunnen de gegevens die op de boordcomputer zijn opgeslagen, naar Bosch worden verzonden.

Referenties

• Bosch eBike Connect
• Downloads: catalogus, instructies, omgaan met eBike-accu's
• Premium eBike-systemen en slimme functies

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Kiox BUI330 Handleiding

Beschikbare talen
