被泵物从排气口中排出。
检查隔膜破裂情况。
y
y
检查隔膜螺钉是否牢固 (14)。
被泵物中出现气泡。
y
检查进料管道系统的连接状况。
y
检查进料管和流体盖进气口侧间的 "O"形圈。
检查隔膜螺钉是否牢固 (14)。
y
马达漏气或卡死。
y
检查 (176) 单向阀是否损坏或磨损。
y
检查阀门/排气口是否受阻。
PX30X-DXX-XXX-CXXX
法兰尺寸参照ASME B16.5-2003
150等级 3英寸
B
D
PX30X-FXX-XXX-CXXX
法兰尺寸参照
ISO 7005-1:1992 PN10 DN80
A - 见如下
B - 30" (762.0 mm)
C - 12-1/16" (306.4 mm)
D - 见如下
E - 17-11/16" (449.2 mm)
"A"
PX30X-XAX-XXX-CXXX 23-5/8" (600.1 mm) 2-3/8" (60.3 mm) 11" (279.4 mm)
PX30X-XCX-XXX-CXXX 23-5/8" (600.1 mm) 2-7/16" (61.9 mm) 11-11/16" (296.9 mm) 15-1/2" (393.7 mm)
PX30X-XHX-XXX-CXXX 23-1/8" (587.4 mm) 2-3/4" (69.9 mm)
PX30X-XSX-XXX-CXXX 23-1/8" (587.4 mm) 2-3/4" (69.9 mm)
PX30X-DXX-XXX-CXXX 23-1/8" (587.4 mm) 2-3/4" (69.9 mm)
PX30X-FXX-XXX-CXXX 23-1/8" (587.4 mm) 2-3/4" (69.9 mm)
PX30X-XXX-XXX-CXXX (zh)
故障诊断

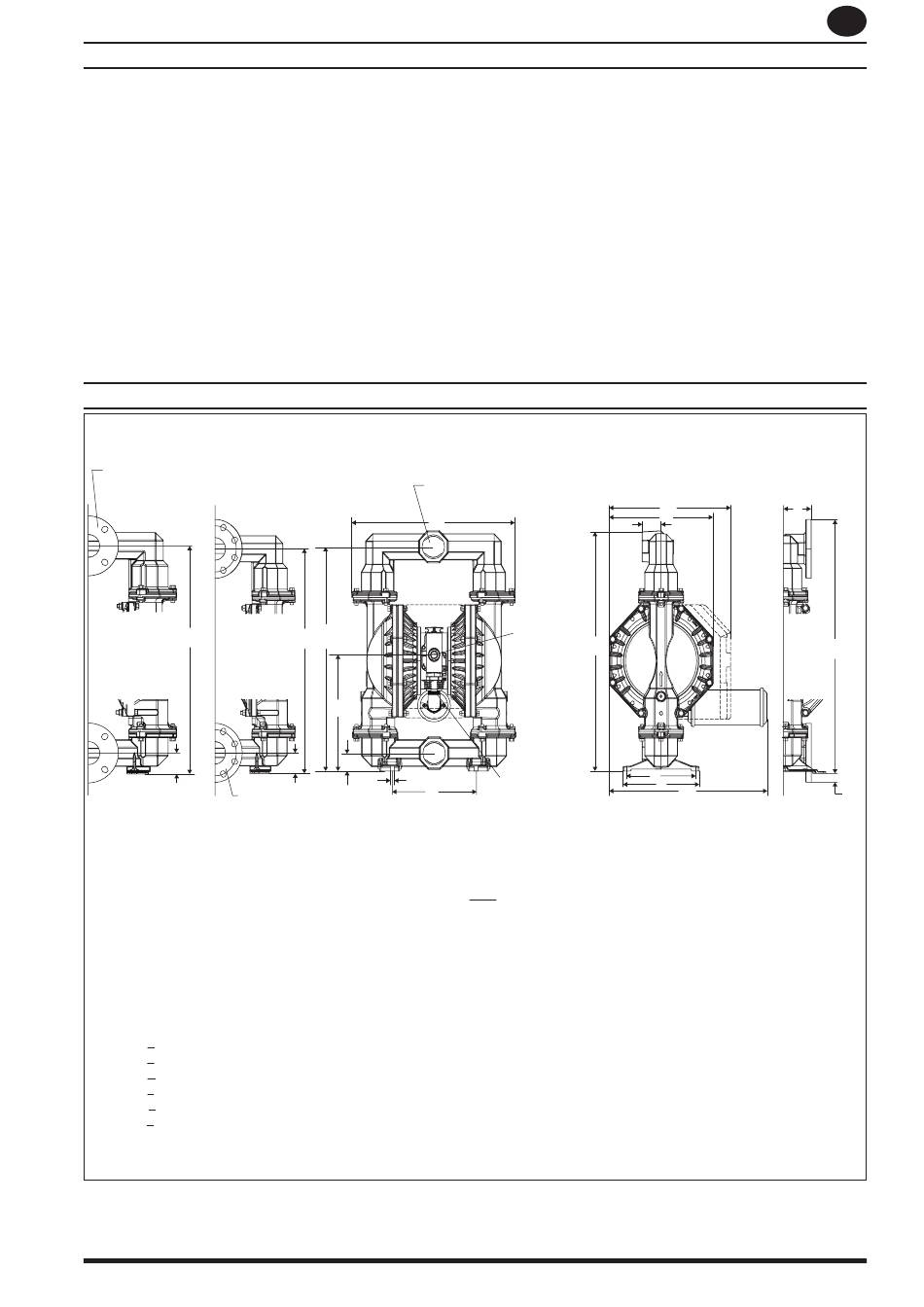

尺寸数据
[所示尺寸仅供参考, 图示单位为英寸和毫米(mm)。]
3 - 8 NPTF- 1 (PX30X-AXX-XXX-CXXX)
Rp 3 (3 - 11 BSP 平行) (PX30X-BXX-XXX-CXXX)
A
物料出口
B
B
N
物料进口
D
D
K
C
F - 15" (381.0 mm)
K - 9/16" (14.3 mm)
G - 见如下
L - 见如下
H - 10-5/32" (258.0 mm)
M - 23-3/32" (586.3 mm)
J - 见如下
N - 见如下
"D"
11-11/16" (296.9 mm) 16" (406.4 mm)
11-11/16" (296.9 mm) 16" (406.4 mm)
11-11/16" (296.9 mm) 16" (406.4 mm)
11-11/16" (296.9 mm) 16" (406.4 mm)
输出流量低，间断流量或无流量。
检查气源供应。
y
y
检查出口软管是否堵塞。
y
检查出料软管是否缠绕 (受挤压) 或破损。
检查进口软管是否缠绕 (受挤压) 或破损。
y
y
检查是否出现泵空打现象, 如果泵送高粘度液体,
那么 进料输送管的尺寸必须至少与泵的入口螺
纹直径一样大, 以保证流动性。进料输送软管必
须是不会瘪塌的类 型, 能够抵抗高度真空。
检 查 进 气 连 接 管 和 吸 入 连 接 管 上 的 所 有 连 接
y
头。这些连 接头都必须有良好的气密性。
y
检查泵中隔膜腔或球座区域中是否卡住固体物
质。
进气口
3/4 - 14 NPTF - 1
G
排气口
1-1/2 - 11-1/2 NPT
图 4
尺寸
P - 1-3/16" (30.2 mm)
"J"
"N"
15-1/2" (393.7 mm)
E
L
F
L
H
J
M
虚线尺寸显示为
67263消音器组件选项
"L"
"G"
2-3/4" (69.9 mm)
32" (812.8 mm)
2-3/4" (69.9 mm)
32" (812.8 mm)
2-3/4" (69.9 mm)
32" (812.8 mm)
2-3/4" (69.9 mm)
32" (812.8 mm)
3-3/4" (95.25 mm)
33-15/16" (862.0 mm)
3-3/4" (95.25 mm)
33-15/16" (862.0 mm)
第 99 页
ZH
G
P
