Eenfasige micro-omvormer HMS-1600C/1800C/2000C-4T

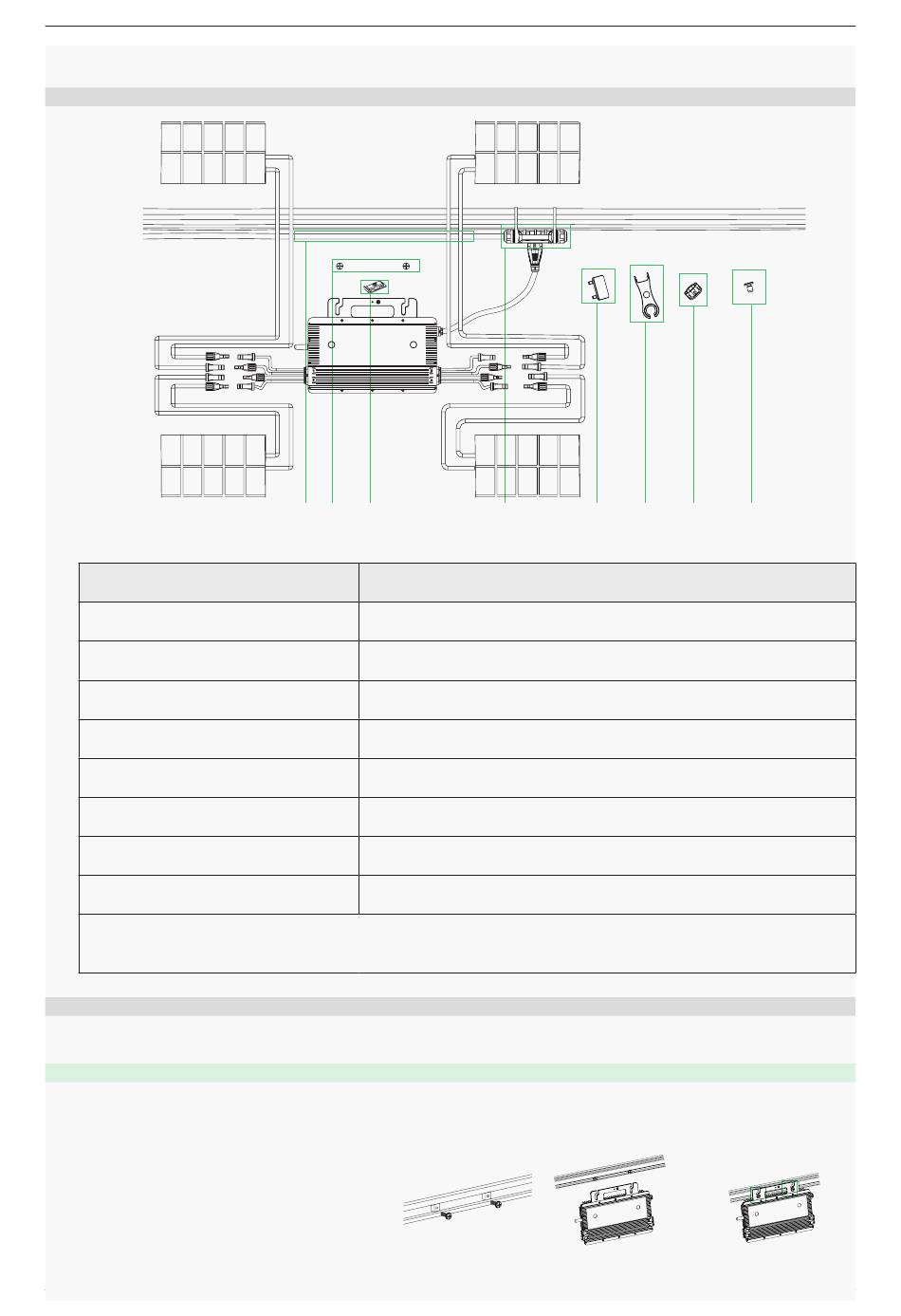

5. Installatie van de micro-omvormer
5.1 Accessoires
A
B
C
D
E
F
G
H
*Opmerking: Alle hierboven vermelde accessoires zijn niet inbegrepen in de leveringsomvang en moeten
afzonderlijk worden aangeschaft.
5.2 Installatiestappen
De volgorde van Stap 1 en Stap 2 kan worden omgekeerd, afhankelijk van uw geplande behoeften.
Stap 1. De micro-omvormer plannen en installeren
A ) Markeer de positie van elke micro-omvormer op de rail volgens de lay-out van de PV-module.
B ) Bevestig de schroeven op de rail.
C ) Hang de micro-omvormer aan de
schroeven en draai de schroeven
vast. De zilveren afdekkingszijde
van de micro-omvormer dient naar
het paneel te wijzen.
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
A B C
M8 × 25 schroeven (voorbereid door de installateur)
Ontgrendelingstool voor AC-stamconnector
D
E
F
Beschrijving
AC-stamkabel, 12/10 AWG-kabel
Aardingselektrode
AC-stamconnector
Ontkoppelingstool van AC-stampoort
AC-stampoortkap
Eindkap voor AC-stam
Over de installatie
G
H
Montagekoppel: 9 N·m
13
