Eenfasige micro-omvormer HMS-1600C/1800C/2000C-4T

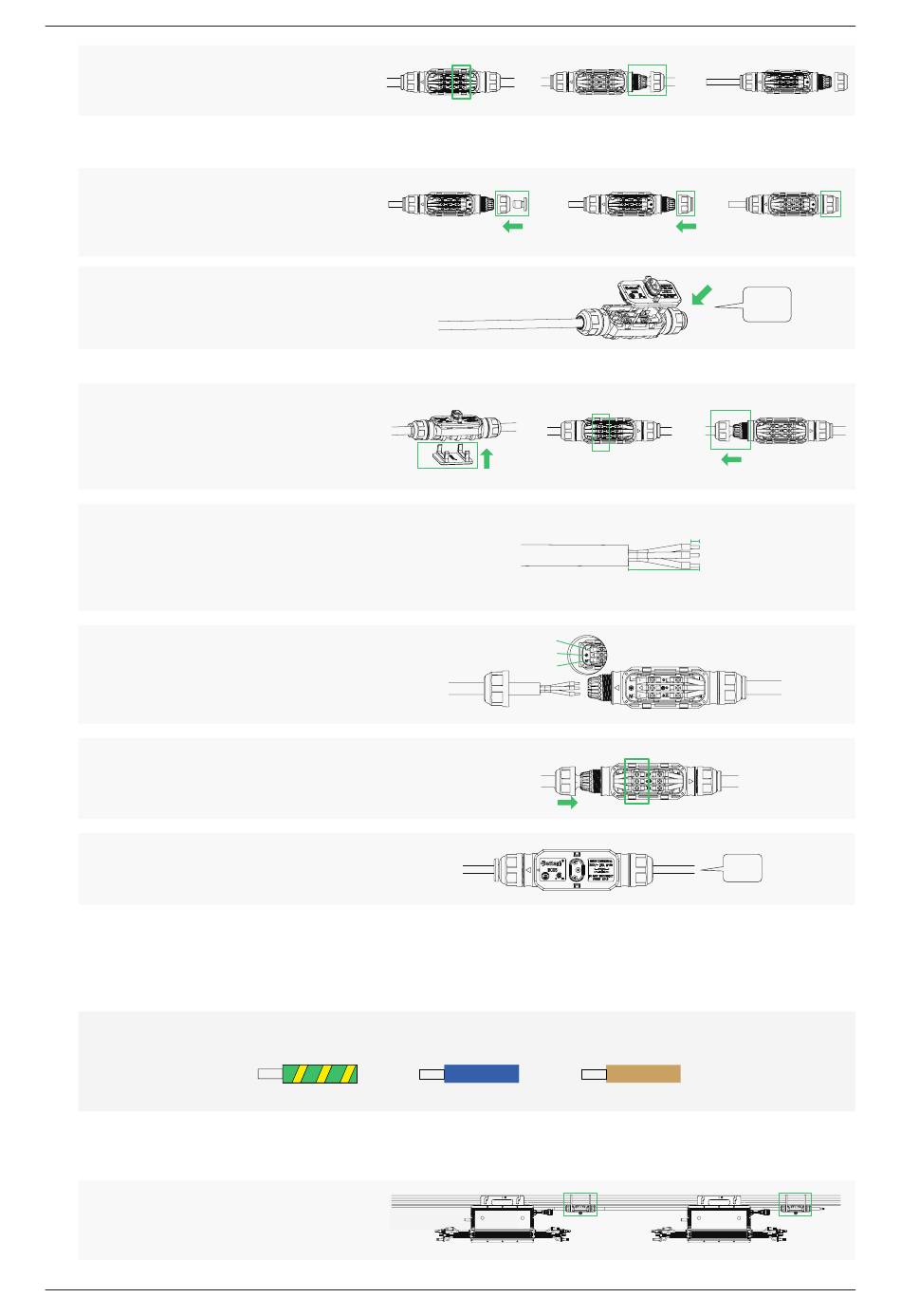

- Draai de drie schroeven los met de
schroevendraaier. Draai de kap los
en verwijder de kabel.
2 ) Installeer de eindkap voor de AC-stam op de ene zijde van de AC-stamkabel (het uiteinde van de
AC-stamkabel).
- Steek de eindkap voor de AC-stam
erin en schroef de kap terug op
de poort, draai de kap vervolgens
vast.
- Steek de bovenafdekking terug in
de stamconnector.
3 ) Installeer de AC-eindkabel op de andere zijde van de AC-stamkabel (aangesloten op de verdeelkast).
- Ontgrendel de bovenafdekking van
de poort, draai de schroeven los met
de schroevendraaier en verwijder de
extra kabel. (Sla deze stap over als
er aan deze zijde geen kabel zit.)
- Bereid een segment AC-kabel met
een geschikte lengte voor om
op de verdeelkast aan te sluiten,
waarbij aan de stripvereisten
wordt voldaan.
- Steek de kabel zodanig in de
kap dat de L, N en PE in de
corresponderende sleuven zitten.
- Draai de schroeven vast en zet de
kap vervolgens stevig terug op de
poort.
- Steek de bovenafdekking terug in
de stamconnector.
Opmerking:
1. Aanhaalmoment van de kap: 4,0±0,5 N·m. Draai niet te strak aan.
2. Koppel van borgschroef: 0,4±0,1 N·m.
3. Zorg ervoor de afdichtring in de AC-stamconnector tijdens demontage en montage niet te beschadigen.
4. Draden gebruikt in de micro-omvormer van Hoymiles:
D ) Herhaal de bovengenoemde stappen om alle AC-stamkabels te maken die u nodig hebt. Arrangeer
de kabel vervolgens zodanig op de rail dat de micro-omvormers kunnen worden aangesloten op de
stamconnectoren.
E ) Bevestig de AC-stamkabel aan de
montagerail en zet de kabel vast
met kabelbinders.
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
PE (groen-geel)
L
PE
N
4.0±0.5N·m
N (blauw)
L (bruin)
Over de installatie
4.0±0.5N·m
klik
8±1mm
40±5mm
0.4±0.1N·m
klik
15
