Aansluiting van vacuüm en externe hogedrukgasuitgangen
Elektrische aansluitingen
Aansluiting van de netvoeding
leon plus- per 12.08.2021 - 3.11.12
Voorbereiding op inbedrijfstelling

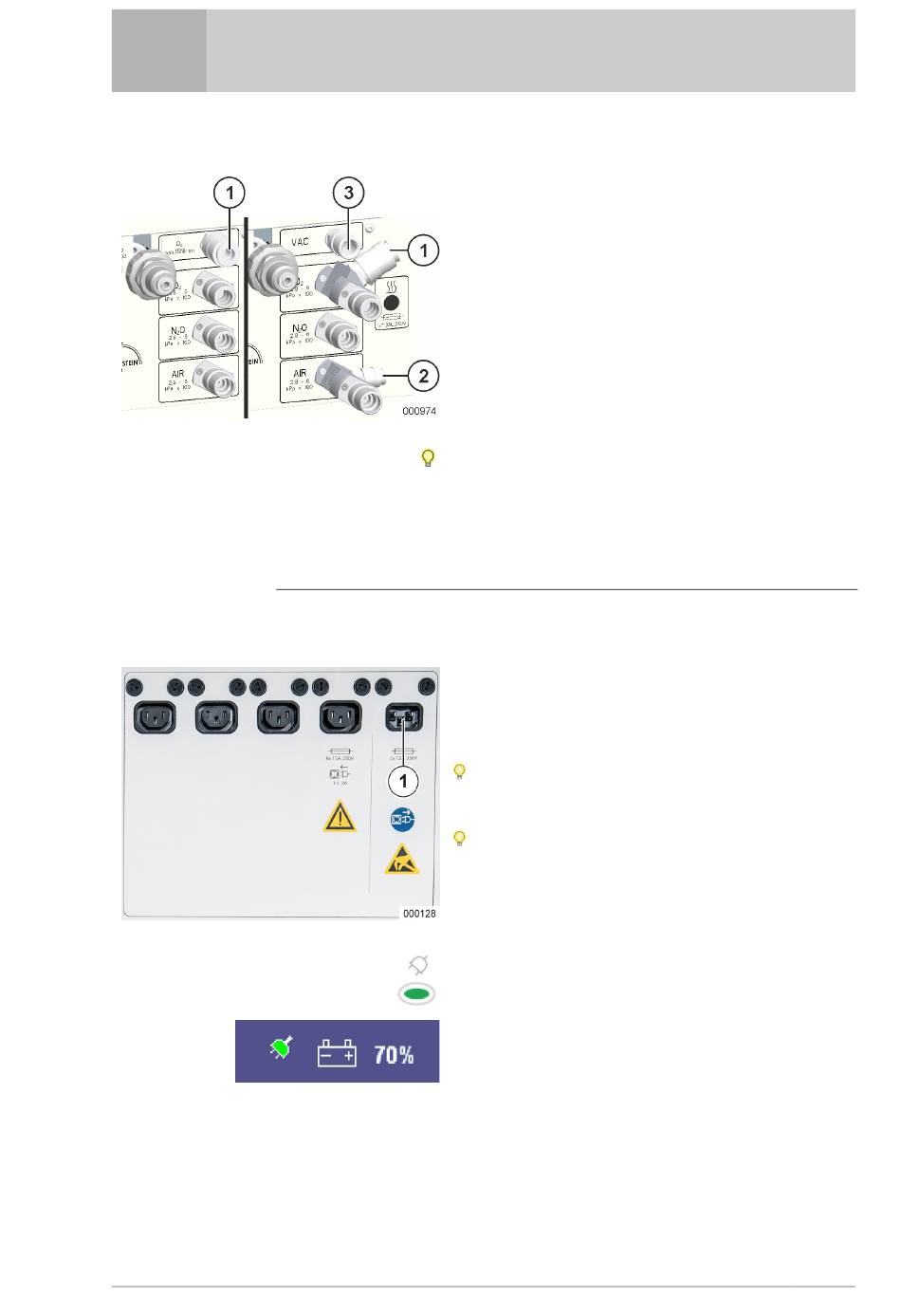

Via de aansluitingen van de CGV is ofwel een
vacuümverbinding (alternatief met perslucht) voor de
bediening van het interne bronchiale afzuigsysteem,
ofwel een O
-hogedrukuitgang beschikbaar voor de
2
aansluiting van een aanvullende O
Op de CGV-aansluiting voor AIR kan een AGAS
worden aangesloten m.b.v. Een hogedrukuitgang
voor AIR.
(1) Hogedrukuitgang O
(2) Hogedrukuitgang AIR
(3) Vacuüm
De reductie op de O
-hogedrukuitgang mag niet
2
hoger zijn dan 15 Nl/min en op de AIR-
hogedrukuitgang niet hoger dan 75 Nl/min.
De aansluiting van de netvoeding bevindt zich
rechtsboven aan de achterkant van het apparaat.
Deze aansluiting is een koudapparaat-koppeling.
(1) Voedingsspanning
Het apparaat wordt volledig van het net
losgekoppeld door de stekker uit de
koudapparaat-koppeling te trekken.
Gebruik geen voedingsspanningskabels met een
lengte van meer dan 5 m.
De volgende voedingsspanningen met de volgende
frequenties zijn mogelijk:
▪
100–240 V
, 50/60 Hz
AC
De groene LED onder het stekkersymbool op het
folietoetsenbord geeft aan dat netspanning aanwezig
is.
In de titelbalk rechts wordt het stekkersymbool groen
weergegeven wanneer de netspanning aanwezig is.
Het accusymbool wordt wit weergegeven met de
aanduiding van het laadniveau (als percentage).
Voorbereidingen
-flowmeter.
2
2
77
