Contact tussen ondermes
en messenkooi afstellen
1.
Plaats de maai-eenheid op een horizontaal
oppervlak. Verwijder lak en vet van de randen
van het ondermes en de maai-eenheid.
2.
Zet de vrijgaveknoppen vrij
dat het ondermes de messenkooi niet raakt door
de verstelknop van het ondermes linksom te
draaien.
3.
Breng een lange strook krantenpapier aan
tussen het mes van de messenkooi en het
ondermes. Draai de messenkooi naar achteren
en draai de verstelknop van het ondermes
(Figuur
5) één klik tegelijk rechtsom tot het papier
licht geklemd wordt, waarbij het doorgesneden
wordt of er licht aan getrokken wordt.
1. Vrijgaveknoppen
4.
Gebruik papier om over de gehele lengte van
het ondermes het contact te controleren. Als u
geen licht contact merkt, staat het ondermes
niet evenwijdig met de messenkooi.
5.
Draai de moer van de linkerscharnierbout van
de snijbalk ver genoeg los om de excentrische
bout te kunnen draaien.
6.
Zet het ondermes evenwijdig met de messenkooi
door aan de linkerscharnierbout van de snijbalk
te draaien
(Figuur
heeft een excentrische schroefdraad die werkt
als een vertanding waarmee u de snijbalk in
de hoogte kunt verstellen. Op de kop van de
linkerscharnierbout staat een excentrische stip
(Figuur
6) die de schroefdraad van de bout
aangeeft. Staat de stip bovenaan
6), dan is het linkeruiteinde van de snijbalk
omhooggebracht. Naarmate u de bout rechtsom
draait en de stip lager komt te staan, zakt ook het
linkeruiteinde van de snijbalk. De indicatiestip
moet bij het afstellen in de achterste stand (180
graden) staan.
(Figuur
5) en zorg

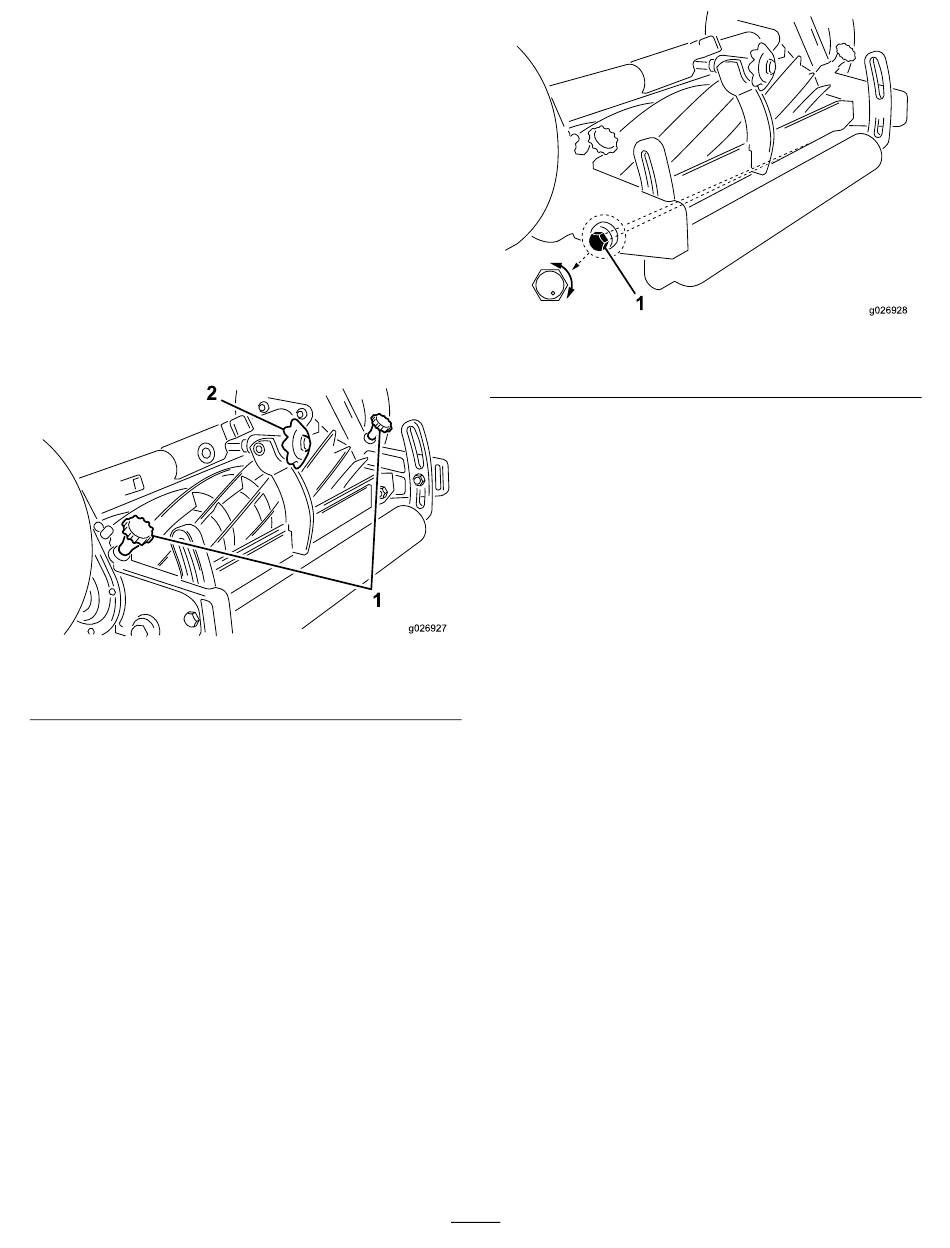

Figuur 5
2. Stelknop van ondermes
6). De linkerscharnierbout
(Figuur
1. Scharnierbout snijbalk
7.
Draai aan de scharnierbout van de snijbalk om
deze in de hoogte te verstellen.
8.
Breng een lange strook krantenpapier aan
tussen het mes van de messenkooi en het
ondermes. Draai de messenkooi naar achteren
en draai de verstelknop van het ondermes één
klik tegelijk rechtsom tot het papier licht geklemd
wordt, waarbij het doorgesneden wordt of er
licht aan getrokken wordt.
9.
Als u over de volledige lengte van het ondermes
een licht contact verkrijgt, zet u de moer van
g026927
de scharnierbout vast terwijl u de bout op zijn
plaats houdt. Controleer of de scharnierbout
niet verplaatst raakte bij het aandraaien. Indien
nodig moet u de instelling nogmaals afstellen.
Belangrijk:
ondermes en de messenkooi beschadigd
raken wanneer de maai-eenheden naar het
sleepframe worden getransporteerd of erop
worden gemonteerd, moet u de verstelknop
van het ondermes linksom draaien tot het
ondermes de messenkooi niet meer raakt.
De maaihoogte instellen
U kunt de maaihoogte in stappen van ongeveer 2,38
mm veranderen door de achterrol in de hoogte te
verstellen.
1.
Zet de tapbouten waarmee de stelmoeren in de
rolbeugels zijn bevestigd, los
8
Figuur 6
Om te voorkomen dat het
(Figuur
g026928
7).
