Toro 1100, 51318C-8900001 Handleiding

Montage-instructies

Bovenste en onderste buis vastzetten

1. Verwijder en gooi de verzendbussen weg die aan de bovenste en onderste handgreepbuizen zijn bevestigd. Inspecteer de open interne bedrading, indien beschadigd, monteer dan niet; neem contact op met uw servicedealer.
2. Draai de buiseinden totdat ze zijn uitgelijnd (Fig. 1).

3. Schuif de onderste buis in de bovenste buis en lijn de schroefgaten uit (Fig. 2). Controleer de uitlijning van de handgreep en de behuizing.

4. Zet vast met een inbusbout en borgmoer en draai vast totdat alle speling tussen de buizen is verdwenen (Fig. 3).

5. De steunhendel kan nu worden aangepast aan de gewenste werkpositie door de zwarte knop los te draaien, de hendel op de gewenste hoogte te schuiven en opnieuw vast te draaien (Fig. 3).

Grasbeschermer installeren

1. Plaats de grasbeschermer over de trimmerkop (Fig. 4).

2. Kantel de grasbeschermer zodat de achterkant van de beschermer zich onder de vergrendelingsplank bevindt (Fig. 5).

3. Duw de voorkant van de grasbeschermer omlaag en lijn de schroefgaten uit. Draai vast met een schroef (Fig. 6).


De grasbeschermer moet op de trimmer worden gehouden om te voorkomen dat vreemd materiaal of vuil in de zone van de bediener wordt geslingerd.
OPMERKING: Het snijmes is scherp en er moet voorzichtig worden omgegaan met de beschermer.

Voor gebruik

Snijdraad

OPMERKING: De snijdraad voor uw trimmer is een speciale monofilamentdraad. Uw trimmer wordt compleet geleverd met een 50 voet lange rol van deze draad, die al op de spoel is gewikkeld.

1. (Figuur 7) Om te voorkomen dat de draad tijdens het transport in de knoop raakt, is de punt van de monofilamentdraad aan de kop bevestigd met tape. De tape moet voor gebruik worden verwijderd.

2. Na elk gebruik voorkomt het opnieuw vastplakken of het doorlussen van de draad door het oogje (zie figuur 8) het rafelen.


Het vastzetten van het netsnoer

OPMERKING: Het juiste verlengsnoer is een vereiste voor veilig en efficiënt gebruik van uw Toro 1100-trimmer. Gebruik alleen een U.L. - C.S.A.-gecertificeerd verlengsnoer dat is aanbevolen voor buitengebruik met een maximale lengte van 100 voet (minimaal 16 gauge).

1. Zet het netsnoer en een geschikt verlengsnoer vast zoals weergegeven in figuur 9.


Gebruiksaanwijzing

Draag altijd een veiligheidsbril of andere geschikte oogbescherming en een lange broek tijdens het gebruik van de trimmer.

1. Inspecteer het te trimmen gebied op draden, snoeren of touwachtige materialen die verstrikt kunnen raken in de roterende draad.
2. Uw trimmer snijdt gras en klein onkruid op moeilijke en moeilijk bereikbare plaatsen. Omdat dit gereedschap een geheel nieuwe snijmethode biedt, zult u waarschijnlijk draadbreuk ervaren tijdens de eerste paar keer dat u het gebruikt.
   Naarmate u de trimtechnieken leert, kunt u gebieden rond bomen, struiken, funderingsmuren, langs hekken, trottoirs, patio's, enz. snijden met minimale draadmoeheid of draadbreuk.
3. (Fig. 10) FORCEER DE UNIT NIET. Laat de punt van de nylondraad het snijden doen (vooral langs muren). Snijden met meer dan de punt vermindert de snij-efficiëntie en overbelast de motor.

4. Snijd waar mogelijk naar links. Bij het snijden naar links is de snij-efficiëntie van het apparaat iets beter, omdat de draad het gras raakt zodra het de beschermer verlaat en de maaisels van de bediener af worden gemaaid.
5. Beweeg het apparaat langzaam in en uit het te snijden gebied en houd het apparaat op de gewenste snijhoogte. Dit kan een voorwaartse-achterwaartse of een zijwaartse beweging zijn (Fig. 11).

6. Gras dat langer is dan 8 inch of klein onkruid moet in kleine stappen van boven naar beneden worden gesneden om voortijdige slijtage van de draad te voorkomen.
7. Trim alleen als gras en onkruid droog zijn.
8. De levensduur van uw snijdraad is afhankelijk van het volgen van de voorgaande trimtechnieken, evenals van wat er wordt gesneden en waar het snijden wordt gedaan.
   VOORBEELD: De draad zal sneller slijten wanneer hij tegen een funderingsmuur wordt gebruikt in vergelijking met het trimmen rond een boom. Er zal draadbreuk optreden als gevolg van het te snel bewegen van het apparaat, van verstrengeling met vreemd materiaal, van normale draadmoeheid en van het proberen te snijden van dik, stengelig onkruid dat de capaciteit van het apparaat overschrijdt.
9. Leg het verlengsnoer zo neer dat het niet in de weg ligt en om knikken of verwarring te voorkomen.
10. Sleep de spoeldop van de trimmer nooit over de grond tijdens het trimmen. Dit veroorzaakt motoroverbelasting en slijtage van de spoeldop. (Fig. 12)


Snijdraad verlengen

1. (Fig. 13) Om de draad te verlengen, tikt u stevig met de spoel op de grond terwijl de motor blijft draaien. De draad wordt van de spoel gevoerd en op de juiste lengte afgesneden door het snijmes dat aan de beschermer is bevestigd.
   Vergeet niet de trimmer 'aan' te laten staan tijdens het verlengen van de draad. Tik de trimmer gewoon op de grond; houd hem niet op de grond. Nadat de draad is uitgelopen, wacht u tot u hoort dat de draad op de juiste lengte is afgesneden voordat u verder gaat met trimmen.
   OPMERKING: Om te voorkomen dat de draad in de knoop raakt, nooit meer dan één keer tegelijk tikken.

2. Verleng de draad alleen als de draad is ingekort door slijtage. Onnodig verlengen zal draad verspillen.
   OPMERKING: De spoeldop kan slijten tijdens normaal gebruik van de draadvoortgangsfunctie en moet mogelijk af en toe worden vervangen. Spoelen die zijn voorgewikkeld met 50 voet snijdraad zijn verkrijgbaar bij uw trimmerdealer.

Snijdraad vervangen

1. Om de snijdraad te vervangen wanneer uw door de fabriek geleverde voorraad op is, kunt u vervangende draad kopen om de lege spoel opnieuw te wikkelen of voorgewikkelde vervangende spoelen bij uw Toro-dealer.

Trek altijd de stekker van de trimmer uit het stopcontact voordat u hem omkeert.

2. (Fig. 14) Om de lege spoel te verwijderen, steekt u een zo breed mogelijke schroevendraaier stevig in een van de twee venstergleuven. Terwijl u de schroevendraaier stevig in de venstergleuf drukt, draait u de schroevendraaier een kwartslag. De spoel zal losklikken.


Gebruik alleen.065" dia. nylon monofilament snijdraad.

3. (Fig. 15) Om de lege spoel opnieuw te wikkelen, volgt u de onderstaande stappen:

   1. Haak het ene uiteinde van de draad in de groef op de spoel, zodat er niet meer dan 1/8 inch draad uitsteekt. Wikkel de draad in de richting van de pijlen op de spoel in gelijkmatige rijen tussen de spoelflenzen, zoals weergegeven.
   2. Wikkel niet meer dan 50 voet draad op de spoel. Gebruik geen draad met een diameter van meer dan.065".
   3. Houd de draad strak op de spoel door een haak in de draad te maken en deze in de groef vast te zetten.
      OPMERKING: Zorg er voor de hermontage voor dat u het trommelgebied grondig schoonmaakt en visueel inspecteert op beschadigde of versleten onderdelen.
   4. (Fig. 16) De spoel en de kern zijn voorzien van een spie. Zorg ervoor dat ze correct zijn uitgelijnd wanneer u de spoel terugplaatst. Steek het uiteinde van de draad door het oogje, plaats de spoel op de spiebaan en duw deze op zijn plaats totdat u een klik hoort. Trek de draad los uit de groef in de spoel. Wikkel niet meer dan drie centimeter van de spoel af.

4. (Fig. 17) Als de draad in de knoop raakt of breekt bij het oogje, voert u de snijdraad opnieuw door het oogje door de spoel zo ver mogelijk in te drukken en de draad terug door het oogje te steken. Of u kunt de spoel volledig verwijderen, de draad opnieuw door het oogje voeren en de spoel opnieuw op de trimmer monteren.


Algemeen onderhoud

1. Zorg er altijd voor dat uw Toro-trimmer is losgekoppeld voordat u onderhoud probeert uit te voeren.
2. Om de buitenkant schoon te houden, veegt u deze gewoon af met een vochtige doek - spuit er nooit water op.
3. Veeg vuil weg van de luchtinlaatgaten in de onderste buis.

Het vrijhouden van de inlaat- en uitlaatopeningen van gras en vuil helpt motoroververhitting en mogelijke uitval te voorkomen.

4. De luchtuitlaat bevindt zich aan de onderkant van de beschermer. Schraap de opening regelmatig schoon.
5. Veeg of schraap het spoelgebied schoon wanneer er zich vuil of maaisel heeft opgehoopt.
6. Controleer en draai alle bevestigingsmiddelen vast. Als een onderdeel beschadigd is, repareer of vervang het dan.
7. Al het andere onderhoud moet worden uitgevoerd door een erkende Toro-servicedealer.

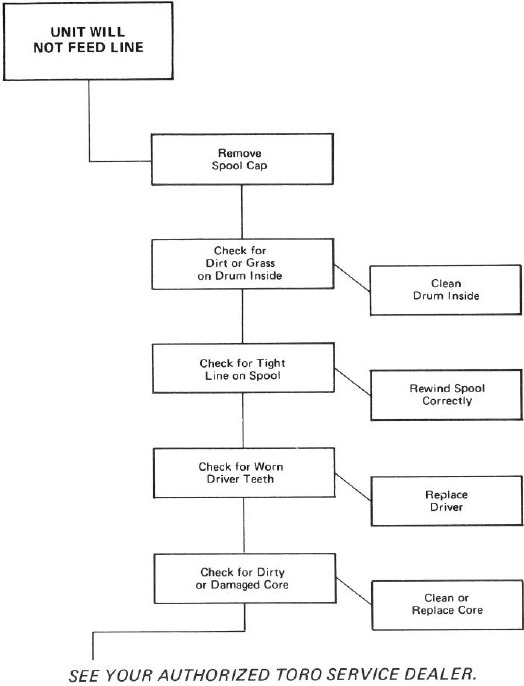

Probleemoplossing

Veiligheidsinstructies

Om optimale prestaties te garanderen en kennis van de trimmer op te doen, is het essentieel dat u of een andere gebruiker van de trimmer de inhoud van deze handleiding leest en begrijpt voordat u de trimmer gebruikt. Besteed speciale aandacht aan de instructies die zijn gemarkeerd met het zwarte veiligheidssymbool. Het niet naleven van de veiligheidsinstructies kan leiden tot persoonlijk letsel.

1. Lees en begrijp de gebruikershandleiding voordat u de trimmer gebruikt. Wees grondig vertrouwd met het juiste gebruik van de trimmer.
2. Laat kinderen nooit de trimmer bedienen. Het is geen speelgoed. Laat volwassenen het apparaat nooit bedienen zonder eerst de gebruikershandleiding te hebben gelezen.
3. Draag altijd een veiligheidsbril of andere geschikte oogbescherming.
4. Gebruik de trimmer nooit in natte of vochtige omstandigheden.
5. Niet gebruiken in de regen.
6. Inspecteer het gebied waar de trimmer zal worden gebruikt grondig voordat u deze gebruikt. Houd het werkgebied vrij van alle personen, met name kleine kinderen en huisdieren.
7. Kleed u correct — draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Draag altijd stevige schoenen en een lange broek.
8. Gebruik het juiste apparaat — gebruik het apparaat niet voor een andere klus dan waarvoor het bedoeld is.
9.
   Om schokgevaar te voorkomen, alleen gebruiken met een verlengsnoer dat geschikt is voor buitengebruik. U kunt verlengsnoeren verkrijgen bij uw TORO-dealer.
10. Verlengsnoer — om te voorkomen dat het netsnoer tijdens het gebruik wordt losgekoppeld van het verlengsnoer, sluit u het verlengsnoer correct aan op het netsnoer.
11. Vermijd onbedoeld starten — draag de aangesloten trimmer niet met uw vinger op de schakelaar.
12. Misbruik het snoer niet — trek nooit aan het snoer om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen. Vervang beschadigde snoeren.
13. Forceer de trimmer niet — het zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
14. Alleen gebruiken bij daglicht of met goed kunstlicht. Zorg altijd voor een goede grip; houd de handgreep stevig vast en loop, nooit rennen.
15. Stop de motor en trek de stekker uit het stopcontact wanneer u de trimmer verlaat, voordat u de behuizing reinigt en bij het uitvoeren van reparaties of inspecties.
16. Bewaar uw trimmer, wanneer deze niet in gebruik is, op een droge plaats buiten het bereik van kinderen.
17. Houd alle bevestigingsmiddelen stevig vast om er zeker van te zijn dat de trimmer in veilige staat verkeert.
18. Gebruik het apparaat nooit zonder de juiste beschermkappen of andere beschermende veiligheidsvoorzieningen op hun plaats.
19. Houd uw handen of voeten niet in de buurt van of onder roterende delen. Houd te allen tijde afstand.
20. Als de trimmer abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen.
21. Gebruik uw TORO-trimmer niet nadat deze is gevallen of beschadigd. Breng het terug naar uw dichtstbijzijnde erkende servicedealer voor inspectie en reparatie.
22. Gebruik bij onderhoud alleen identieke vervangende onderdelen.
