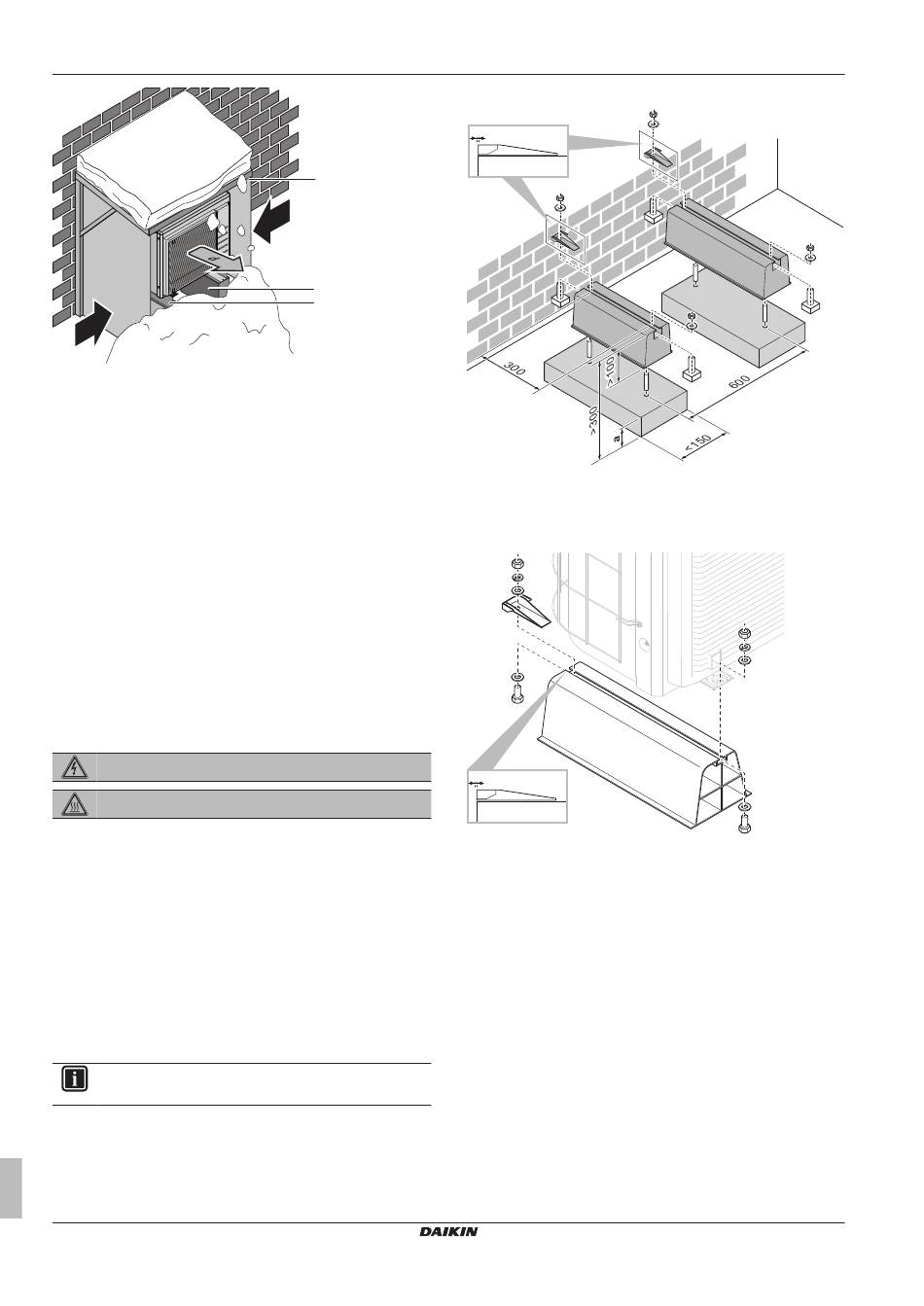

4 Instalace
c
a
Kryt proti sněhu nebo bouda
b
Podezdívka
c
Převládající směr větru
d
Výstup vzduchu
e
Volitelná souprava EKFT008D
V každém případě ponechte alespoň 300 mm volného prostoru pod
jednotkou. Kromě toho zajistěte, by byla jednotka umístěna alespoň
100 mm nad maximální předpokládanou úrovní sněhu. Podrobnější
informace viz
"4.2 Montáž venkovní jednotky" na
V oblastech se silným sněžením je velmi důležité zvolit takové místo
instalace, kde sníh nijak NEOVLIVNÍ provoz jednotky. Je-li možné,
že sníh bude padat ze strany, zajistěte, aby vinutí tepelného
výměníku NEBYLO sněhem nijak ovlivněno. V případě potřeby
postavte sněhovou zástěnu nebo přístřešek a stojan.
4
Instalace
4.1
Přístup k vnitřním částem jednotek
4.1.1
Přístup k vnitřním částem venkovní
jednotky
NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM
NEBEZPEČÍ: RIZIKO POPÁLENÍ
Viz
"4.3.1 Připojení potrubí chladiva k venkovní jednotce" na
stránce 8
a
"4.6.3 Připojení elektrického vedení k venkovní
jednotce" na
stránce 10.
4.2
Montáž venkovní jednotky
4.2.1
Příprava instalační konstrukce
V tomto tématu jsou uvedeny různé konstrukce pro instalaci. Pro
všechny použijte 4 sady kotevních šroubů M8 nebo M10, matic a
podložek. V každém případě ponechte alespoň 300 mm volného
prostoru pod jednotkou. Kromě toho zajistěte, by byla jednotka
umístěna alespoň 100 mm nad maximální předpokládanou úrovní
sněhu.
INFORMACE
Maximální výška horní vyčnívající části šroubů je 15 mm.
Instalační návod
6
a
c
b
e
stránce 6.
Možnost 1: Na montážní nožky "univerzální nožky se vzpěrou"
0 mm
a
Maximální výška sněhu
Možnost 2: Na plastové montážní nožky
V tomto případě můžete použít šrouby, matice, podložky a pružné
podložky dodané s jednotkou jako příslušenství.
0 mm
Možnost 3: Na podstavec s volitelnou soupravou EKFT008D
Volitelná souprava EKFT008D se doporučuje v oblastech s možností
silného sněžení.
(mm)
ERGA04~08DAV3(A)
Nízkoteplotní split systém Daikin Altherma
4P489913-1C – 2017.12
