4 Instalace
a
Ochranný karton
b
Návod
4.2.3
Zajištění drenáže
Ujistěte se, že kondenzační voda může být správně odváděna.
POZNÁMKA
Pokud
jsou
odtokové
zablokované, zvedněte venkovní jednotku tak, aby pod ní
zůstával volný prostor nejméně 300 mm.

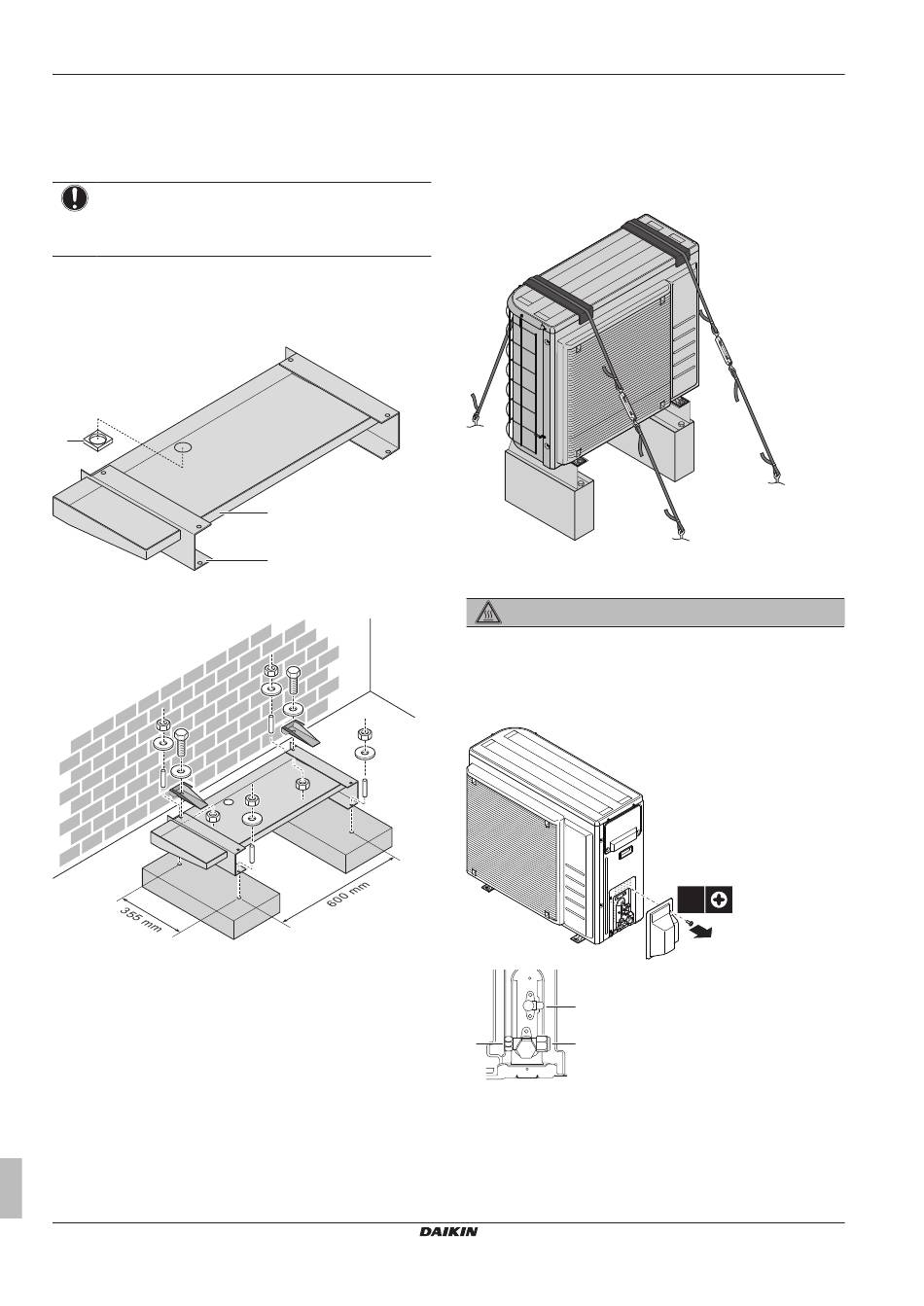

▪ Vana na kondenzát. Můžete použít volitelnou vanu na kondenzát
(EKDP008D) k zachycení odpadní vody. Úplné pokyny k instalaci
viz instalační návod pro vanu na kondenzát. Stručně řečeno, vana
na kondenzát musí být nainstalována vodorovně (s tolerancí 1° na
všech stranách) a následujícím způsobem:
c
a
Vana na kondenzát
b
Nosníky ve tvaru U
c
Izolace vypouštěcího otvoru
▪ Ohřívač vany na kondenzát. Můžete použít volitelný ohřívač
vany na kondenzát (EKDPH008CA) k zabránění zamrznutí vany
na kondenzát. Pokyny k instalaci viz instalační návod pro ohřívač
vany na kondenzát.
▪ Nevyhřívaná vypouštěcí hadice. Při použití ohřívače vany na
kondenzát bez vypouštěcí hadice nebo s nevyhřívanou vypouštěcí
hadicí, odstraňte izolaci vypouštěcího otvoru (položka c na
obrázku).
4.2.4
Jak zabránit převrácení venkovní jednotky
V případě, že je jednotka nainstalována na místech, kde by silný vítr
mohl jednotku převrátit, proveďte následující opatření:
1 Připravte si 2 kabely, jak je uvedeno na následujícím obrázku
(běžná dodávka).
Instalační návod
8
otvory
venkovní
jednotky
a
b
2 Umístěte 2 kabely na venkovní jednotku.
3 Vložte pryžovou podložku mezi kabely a venkovní jednotku,
abyste zabránili v poškrábání laku kabely (běžná dodávka).
4 Upevněte konce kabelů. Dotáhněte tyto konce.
4.3
Připojení potrubí chladiva
NEBEZPEČÍ: RIZIKO POPÁLENÍ
4.3.1
Připojení potrubí chladiva k venkovní
jednotce
1 Připojte kapalné chladivo od vnitřní jednotky k uzavíracímu
ventilu kapaliny venkovní jednotky.
a
b
c
a
Kapalinový uzavírací ventil
b
Plynový uzavírací ventil
c
Servisní otvor
2 Připojte plynné chladivo od vnitřní jednotky k uzavíracímu
ventilu plynu venkovní jednotky.
1×
ERGA04~08DAV3(A)
Nízkoteplotní split systém Daikin Altherma
4P489913-1C – 2017.12
