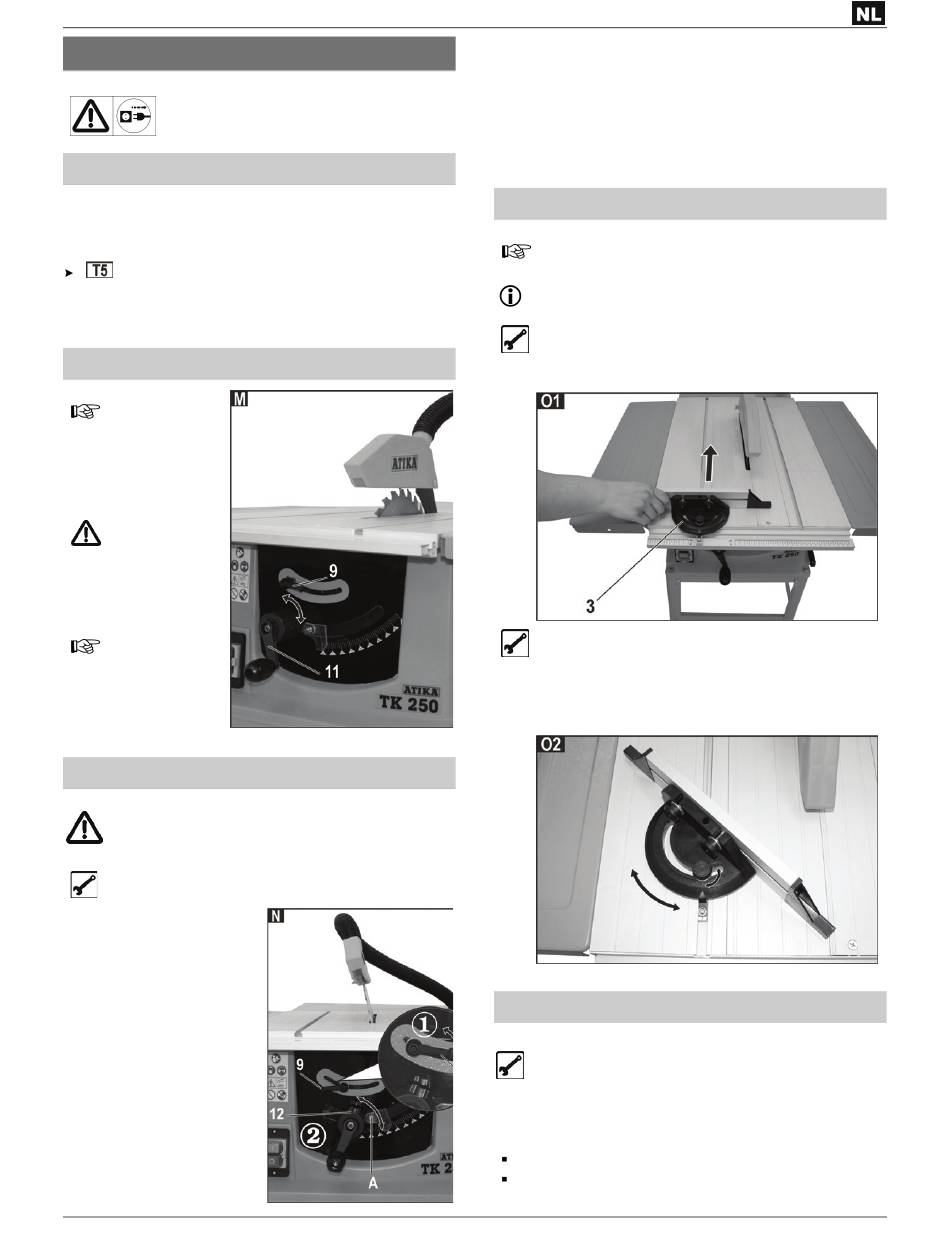

Vóór instelwerkzaamheden de netsteker
uit het stopcontact nemen.
Spouwmes instellen
Het spouwmes is een belangrijke veiligheidsvoorziening; het
voorkomt het afklemmen van het zaagblad en het terug slaan
van het werkstuk.
Om het spouwmes goed te laten functioneren moet de
afstand tussen dient zijn afstand tot de tandkrans van het
zaagblad boven de tafel max. 3-5 mm te bedragen.
Zaaghoogte instellen
De
snijhoogte
kan met behulp
van de kruk (10)
traploos van 0 –
73 mm worden
ingesteld.
Trek
voor
het
instellen van de
snijhoogte
de
vastzetschroef
voor
het
zaagblad (9) aan.
Stel
de
zaag-
hoogte altijd 5
mm. hoger dan
de dikte van het
werkstuk.
Zaagblad in verstek plaatsen
Bij lopend zaagblad mag de schuinstelling van het
zaagblad niet uitgevoerd worden. De motor moet
uitgeschakeld zijn!
Instellen van 0° tot 45
1. Maak de vastzet-schroef
(9) los.
2. Draai aan het handwiel
tot de gewenste hoek
wordt aangetoond (0° -
45°).
3. Trek de vastzet-schroef
weer vast.
All manuals and user guides at all-guides.com
v
a
n
d
e
z
a
a
g
v
a
n
d
e
z
a
a
g
Justeren van de hoekweergave:
1. Schakel de machine uit en neem de steker uit het
stopcontact.
2. Richt het zaagblad met een aanslaghoek verticaal eruit.
3. Maak de schroef (A) los en schuif de hoekwijzer naar de 0°-
kerf.
Aanbrengen en instellen van de dwarse aanslag
De meegeleverde dwarse aanslag kan als dwarse en
als verstekaanslag worden gebruikt.
Let op de juiste instelling van de universele aanslag.
(zie "werkvoorschriften")
Dwarse aanslag op zaagtafelblad aanbrengen
Schuif de dwarse aanslag in een van de beide gleuven
op het zaagtafelblad (zie afb.).
Hoek instellen
Maak de klem-schroef van de dwarse aanslag los door
losschroe-ven. Nu kunt u de aanslag in de gewenste
hoekpo-sitie brengen. Schroef de klem-schroef weer
vast.
Aanbrengen en instellen van de lengteaanslag
Lengteaanslag op het zaagtafelblad aanbrengen
De langsaanslag (6) kan rechts of links van het zaagblad
worden gemonteerd. Om het aanslagliniaal op de andere kant
van de aanslag aan te brengen,
verwijder het aanslagliniaal,
schroef de beide kartelmoeren af,
99
