Výšku
řezu
nastavte
vždy
zhruba 5 mm výše
než
je
výška
řezaného
materiálu.

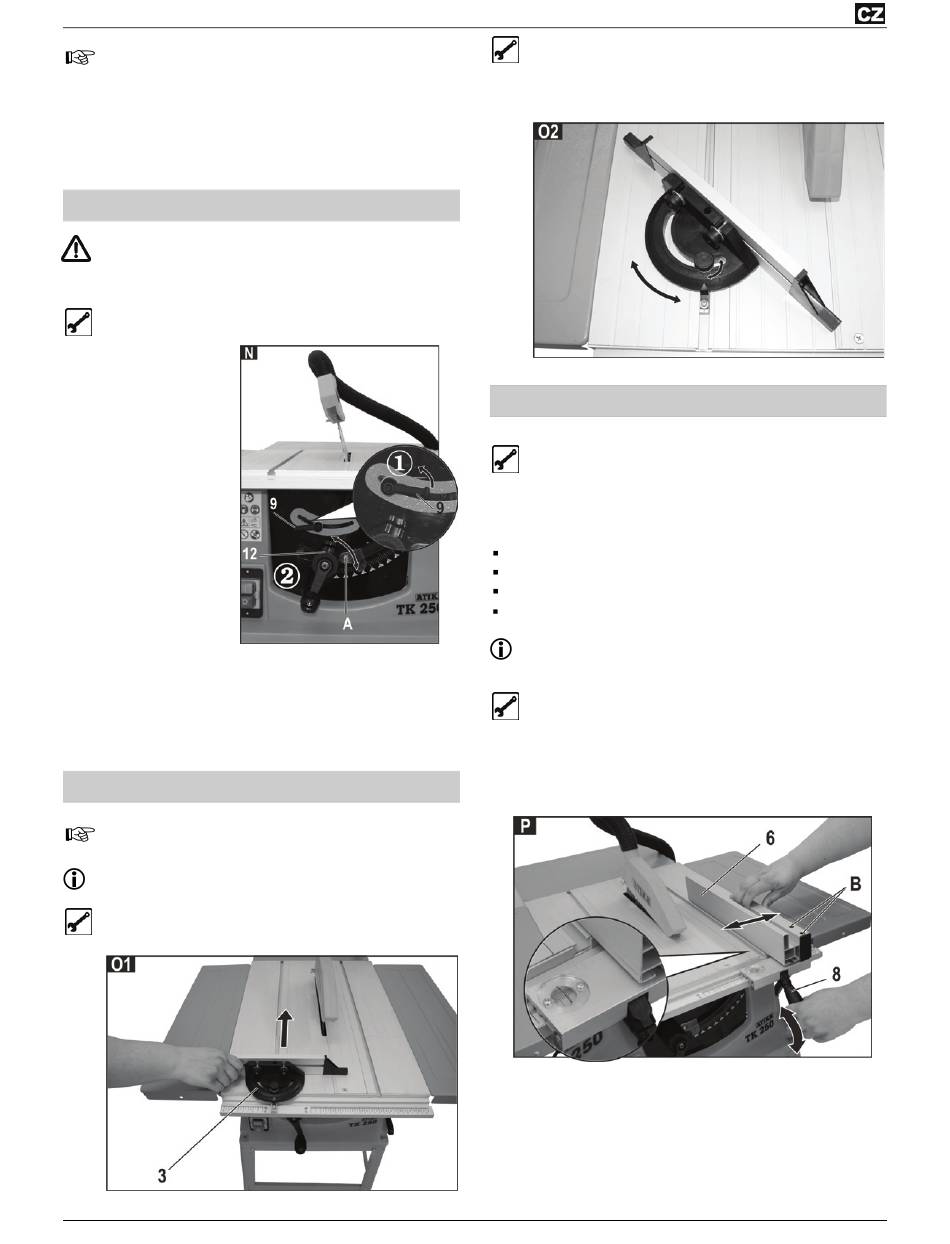

Nastavení šikmého řezu
Tento úkon nelze provádět při zapnuté pile. Motor musí
být vždy vypnut.Tento úkon nelze provádět při zapnuté
pile. Motor musí být vždy vypnut.
Nastavení od 0 do 45 Gr.
1. Uvolněte
stavěcí
šroub (9).
2. Otáčejte
ručním
kolem, až dosáhnete
požadovaného
úhlu
(0° - 45°).
3. Zajišťovací šroub opět
pevně utáhněte.
Seřízení úhlového ukazatele:
1. Vypněte stroj a vytáhněte síťovou zástrčku.
2. Vyrovnejte pilový kotouč svisle dorazovým úhelníkem.
3. Uvolněte šroub (A) a posuňte úhlový ukazatel na značku 0°.
Nasazení a nastavení dorážky příčného řezu
Dodávaná dorážka příčného řezu slouží pro příčné a
příčně-šikmé řezy.
Dbejte na správné nastavení dorážek (viz Pracovní
pokyny)..
Nasazení dorážky příčného řezu na pracovní desku.
Zasuňte do obou drážek na desce.
All manuals and user guides at all-guides.com
Montáž a nastavení dorážky podélného řezu
Podélný doraz (6) se může namontovat napravo nebo nalevo od
pilového kotouče. Pro připevnění dorazového pravítka na druhé
straně dorazu.
1. Nasaďte podélný doraz do vodicího profilu u stolu.
2. Nastavte požadovaný rozměr a stlačte páku (8) dolů.
3. Abyste dosáhli přesného řezu, proveďte předem zkušební
Nastavení úhlu
Uvolněte ruční držadlo dorážky příčného řezu točením.
Nyní lze dorážku nastavit do žádaného úhlu. Po
nastavení opět utáhněte.
Dorážku podélného řezu vložte na pracovní stůl
sejměte dorazové
pravítko,
odšroubujte obě rýhované matice,
upevněte vodicí desku na druhé straně dorazu a
opět nasuňte dorazové pravítko.
Dbejte na správné nastavení dorážek (viz Pracovní
pokyny).
Nastavení podélného dorazu
řez a doraz seřiďte.
