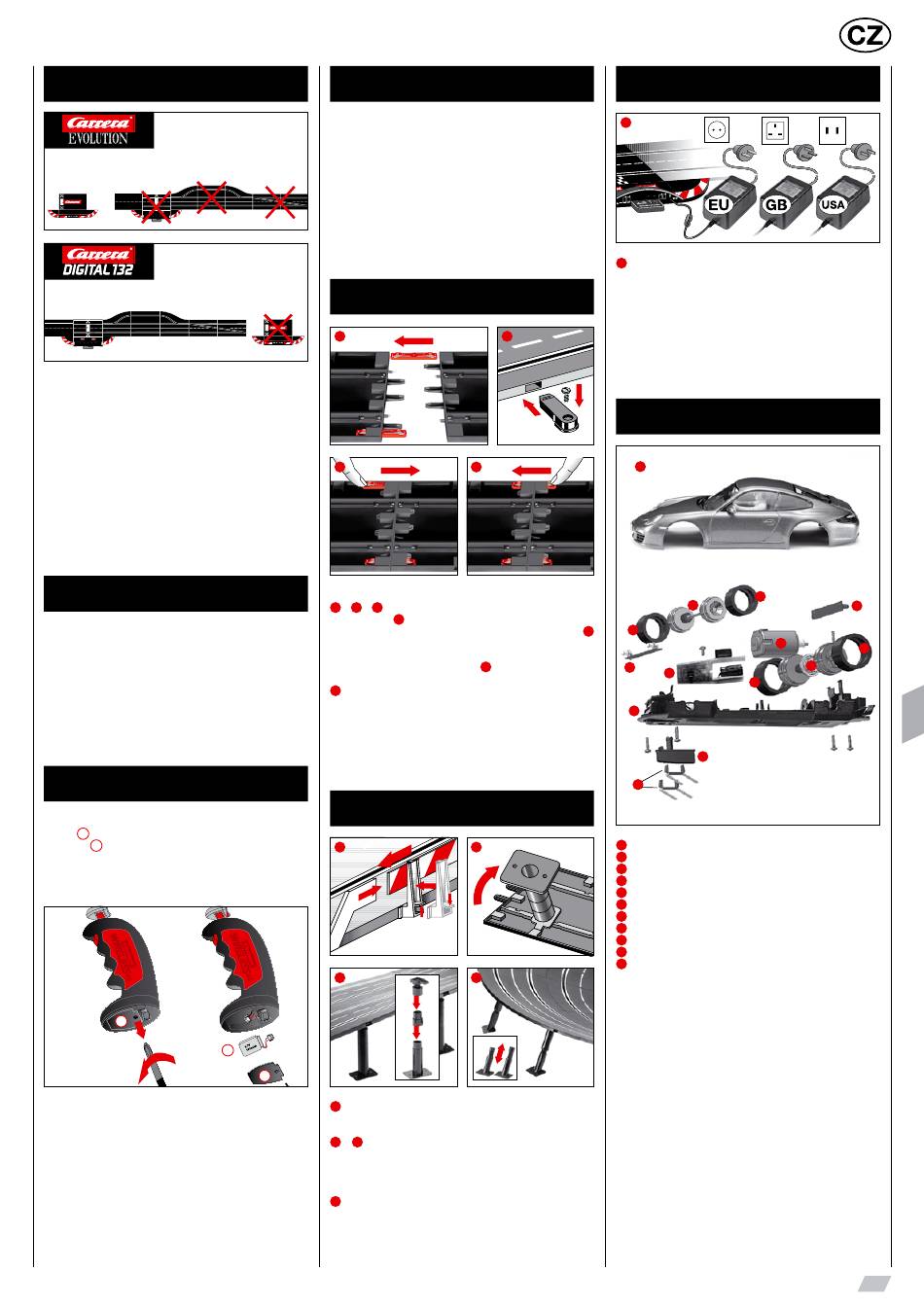

Důležitý pokyn
EVOLUTION
Carrera DIGITAL 132
Carrera DIGITAL 132
Dbejte prosím na to, že se u systému Evolution (analogový systém)
a u systému Carrera DIGITAL 132 (digitální systém) jedná o dva
oddělené a kompletně samostatní systémy. Výslovně poukazujeme
na to, aby se oba systémy při stavbe dráhy od sebe oddělily, t.j. na
jedné dráze se nesmí nacházet přípojná kolejnice od Evolution spo-
lu s přípojnou kolejnicí včetně Control Unitu od Carrera DIGITAL
132. Ani tehdy ne, když je pouze jedna z obou přípojných kolejnic
(přípojná kolejnice Evolution anebo přípojná kolejnice Carrera
DIGITAL 132 včetně Control Unitu) připojena na zdroj proudu.
Dále se nesmí ani všechny ostatní komponenty od Carrera
DIGITAL 132 (výhybky, elektronické počitadlo kol, Pit Lane) zabu-
dovat do dráhy Evolution, t.j. nesmí se s nimi hrát v analogovém
systému. Při nedbání na výše uvedené údaje nelze vyloučit, že bu-
dou komponenty systému Carrera DIGITAL 132 zničené. V tomto
případě nelze uplatnit žádný nárok na záruku.
Popis
Bezdrátový systém WIRELESS+ přináší na autodráhu radost
z pohybu neomezovanou délkou kabelu a je určen pro Carrera
DIGITAL124 a Carrera DIGITAL 132. Rádiová technologie pracující
ve frekvenčním pásmu 2,4 GHz s neustále se měnícím kmitočtem
je bezporuchová a poskytuje dosah až 15 m. Vysoce výkonný li-
thium polymerový akumulátor umožňuje hraní až po dobu 8 hodin
a standby režim v délce více než 80 dní. WIRELESS+ poskytuje
volnost pohybu neomezovanou kabelem až pro 6 jezdců na dráze.
Carrera AppConnect je Bluetooth adaptér pro spojení mezi smart-
phonem/tabletem a jednotkou Carrera Control Unit.
Před prvním použitím
Před prvním použitím ručního regulátoru je třeba do něj vložit aku-
mulátor
, který je součástí dodávky. Odšroubujte přihrádku pro
2
akumulátor
na spodní straně ručního regulátoru. Připojte konek-
1
tor akumulátoru na připojovací zdířku ručního regulátoru a vložte
akumulátor do přihrádky. Víko přihrádky pro akumulátor poté znovu
zašroubujte. Akumulátor je předběžně nabitý od výrobce; před prv-
ním použitím by se však měl úplně nabít.
1
Péče o akumulátor
Pro dosažení co možná nejdelší trvanlivosti a výkonnosti akumu-
látoru by měly být dodrženy následující body týkající se ošetřování
a skladování.
• Nové akumulátory před prvním použitím plně nabijte.
• Při plně nabitém akumulátoru lze hrát nepřetržitě až cca 8 hodin.
Při klesajícím výkonu akumulátoru se zkracuje dosah ručních re-
gulátorů. Nejpozději v tomto okamžiku by se akumulátor měl opět
plně nabít.
• Pokud regulátor delší dobu nepoužíváte, vyjměte akumulátor z
ručního regulátoru a skladujte ho při pokojové teplotě (16° - 18°C)
na suchém místě. Aby se zabránilo hloubkovému vybití, měl by se
skladovaný akumulátor nabíjet každé 2-3 měsíce.
Návod na montáž
EVOLUTION
1
2
+
+
Před montáží zastrčit spojovací klipy do kolejnice tak,
1
2
3
jak to je v obr.
1
do sebe. Posouvat spojovací klipy ve směru šipky podle obr.
až po slyšitelné zaklapnutí. Spojovací klip lze i dodatečně zastrčit.
Uvolnění spojovacích klipů je v obou směrech možné jednoduchým
stlačením svíracího výstupku (viz obr.
Upevnění: Pro fixaci kusů dráhy na desce se používají upevňo-
4
vací zařízení pro kusy dráhy (č. artiklu 20085209) (nejsou obsažené
v balení).
Pokyn:
Kobercová podlaha není vhodným podkladem pro montáž kvůli
elektrostatickému nabití, tvorbě chlupů a snadné zápalnosti.
Svodidla a podpěry
1
3
2
1
Svodidla: Připevnění držáků pro svodidla se provádí vyklope-
1
ním na hranu jízdní dráhy.
+
Podepření dráhy na estakádě: Zasunout hlavy kulových
2
3
kloubů se zástrčnými čepy do k tomu určených hranatých zachycení
na spodní straně dráhy. Skrz mezikusy lze podpěry zvýšit. Přišrou-
bování pat podpěr je možné (šrouby nejsou obsaženy v balení).
Podepření strmých zatáček:
4
Pro podepření strmých zatáček jsou k dispozici šikmé podpěry v
příslušné délce. Výškově nepřestavitelné podpěry použít pro vstupy
a výstupy ze zatáček. Hlavy podpěr zastrčit do k tomu určených
okrouhlých zachycení na spodní straně dráhy.
4
3
popsané. Zastrčit kolejnice na rovné podložce
).
3
2
4
Elektrické připojení
1
Připojte konektor transformátoru na jednotku Control Unit.
1
Pokyn: Pro vyvarování se zkratům a elektrickým úderům, nesmí
být tato hračka spojena s cizími elektrickými přístroji, zástrčkami,
kabely anebo jinými předměty, které jsou vůči této hračce cizí. Au-
tomobilová závodní dráha Carrera DIGITAL 132 funguje bezvadně
pouze s originálním transformátorem Carrera DIGITAL 132.
Rozhraní pro PC (PC Unit) se smí provozovat pouze ve spojení s
originální jednotkou Carrera PC Unit.
Díly vozidla
1
3
8
3
2
10
9
3
5
6
7
Karoserie, spoiler
1
Motor
2
Pneumatika
3
4
Zadní náprava
Podvozek
5
Vodící kýl
6
Dvojitý sběrací kontakt
7
Přední náprava
8
Destička plošných spojů vozidla s přepínačem
9
Přední destička plošných spojů pro světla
10
Zadní destička plošných spojů pro světla
11
Pokyn: Karoserie vozidla je závislá na modelu.
Označení jednotlivých částí nelze použít jako objednací číslo.
11
2
3
4
83
