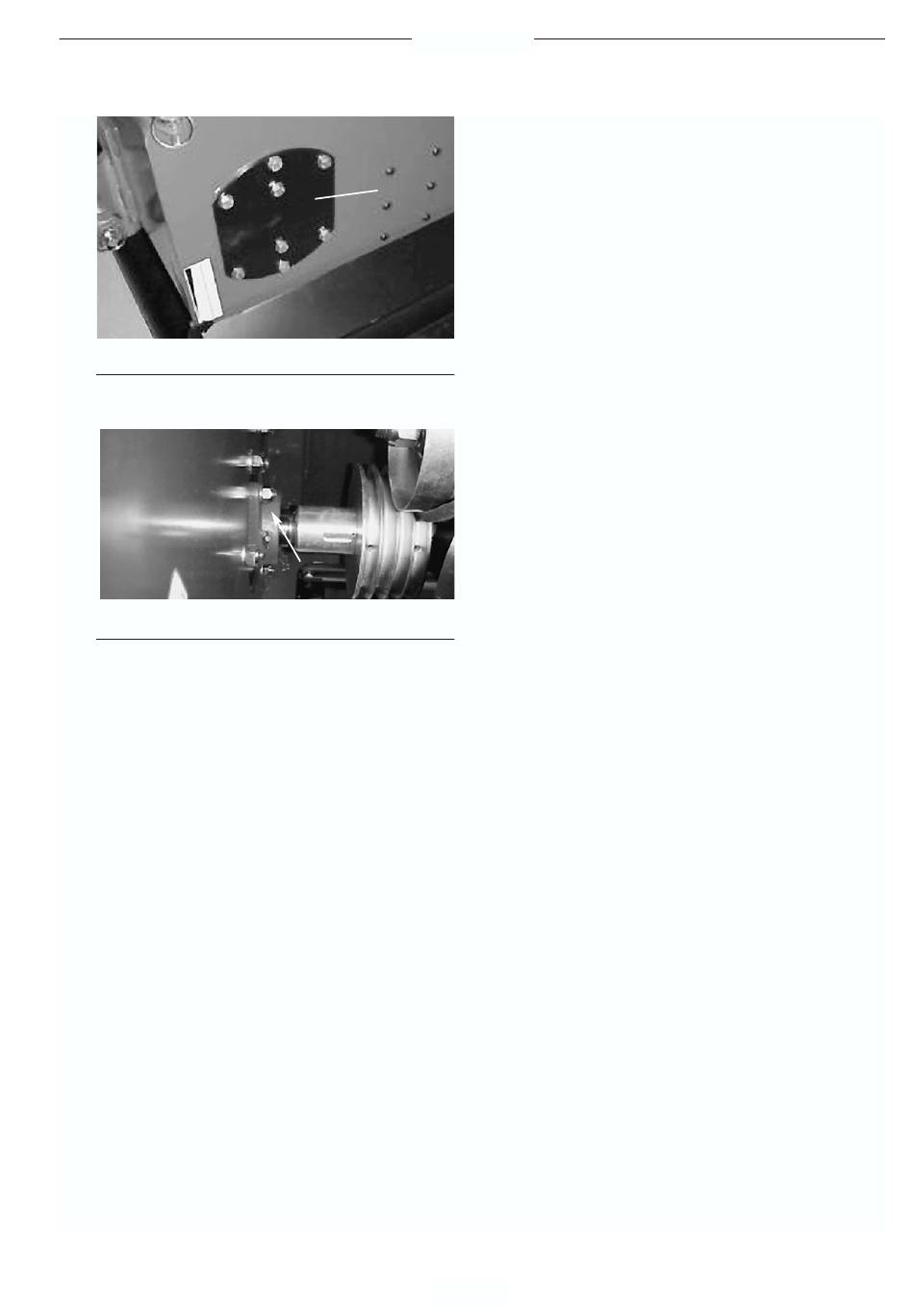

Figuur 34
1. Afdekkap
7.
Draai de stelschroeven van het lager los (Fig. 35).
Fguur 35
1. Lager
8.
Verwijder de afdekkap en het lager.
Opmerking: Verwijder een afdekkap uitsluitend
als zich daarachter riemen bevinden die moeten
worden verwijderd,d.w.z.
Linkerkap—Linkerriemen
Rechterkap—Rechterriemen
9.
Schuif de riemen van de poelies.
10. Verwijder de riemen van de verluchter door deze
over de aandrijfas te laten lopen, via openingen in
de middenplaten van het frame, over lagers en uit
de opening aan het uiteinde van het frame.
BELANGRIJK: als u de riemen vervangt, vervang
dan beide riemen op de poelies.
11. Laat de nieuwe riemen over de aandrijfas en de
poelies lopen.
12. Plaats de afdekkap terug op de aandrijfas. Bevestig
de afdekkap op de gemarkeerde locatie op het
frame van de verluchter met behulp van de
tapbouten en de platte ringen die u eerder hebt
verwijderd.
13. Zet de bovenkant van de tandenarm weer vast aan
de poelie met de schroef, de borgring en de platte
Onderhoud
1
1
– 27 –
ring (rechtse en linkse schroefdraad).
14. Zet de onderkant van de tandenarm weer vast aan
de onderste bevestigingen of de draaibare
bevestigingsarm met de bevestigingen die u eerder
hebt verwijderd.
15. Stel de riemspanning af. Zie Riemspanning
afstellen.
Opmerking: De versterkte, geheel gesloten lagers
die worden gebruikt in de onderste bevestigingen
van de ProCore 660 en 880 verluchters, kunnen
ook worden gebruikt als vervangingslagers in de
onderste bevestigingen van de ProCore 440 (Fig.
33). Als u de bredere, versterkte lagers gebruikt,
hoeft u de platte ringen/afstandsstukken die
gewoonlijk worden gebruikt bij de smallere lagers,
niet te plaatsen.
Opslag
Als het verluchtingsseizoen voorbij is of de verluchter
lange tijd niet zal worden gebruikt, is het verstandig de
volgende preventieve maatregelen te nemen.
1.
Verwijder aangekoekt vuil of vet van de verluchter
of de bewegende onderdelen.
2.
Demonteer de tanden en reinig de holle tanden.
Smeer een olielaagje op de tanden om te
voorkomen dat ze tijdens de opslagperiode gaan
roesten.
3.
Open de kap en reinig de binnenkant van de
machine.
4.
Smeer alle smeerpunten.
5.
Bewaar de machine met de roller en het
naspoorwiel op een stevig, droog oppervlak of een
plaat en blokkeer de roller.
6.
Verwijder de aftakas en bewaar deze onder de kap.
7.
Lak de roller en werk eventuele krassen op het
lakwerk bij.
8.
Vervang ontbrekende of beschadigde stickers.
9.
Sla de verluchter op in een droge, veilige ruimte.
Opslag in een afgesloten ruimte beperkt onder-
houdswerkzaamheden, verlengt de levensduur en
verhoogt de restwaarde van de machine. Indien u
de verluchter niet binnenshuis kunt opslaan, moet u
deze afdekken met een stevig dekzeil of zeildoek
en goed vastmaken.
