Montage-instructies
Vereisten voor tractor
•
16 KW
•
Correcte bandenspanning
•
Triangelkoppeling van Categorie 1, nominaal
hefvermogen voor tenminste van 454 kg,
•
540 tpm voor aftakas van tractor
•
Voldoende gewicht op vooreinde van tractor
(ballast)
Vereisten voor ballast
Raadpleeg de gebruikershandleiding van de tractor voor
informatie over de vereiste ballast.
LET OP
Om letsel te voorkomen en extra stabiliteit te bieden,
moet u ervoor zorgen dat er voldoende ballast op het
vooreinde van de tractor is geplaatst. Als u wilt weten
hoeveel ballast u op het vooreinde moet plaatsen,
raadpleeg dan de gebruikershandleiding van de tractor.
Montage onderste
bevestigingsarmen
1.
Zorg ervoor dat de verluchter bij koppeling aan de
tractor op een vlak, horizontaal oppervlak staat.
2.
Rij in een rechte lijn achteruit naar de verluchter
met de onderste bevestigingsarmen naar beneden
gebracht ter hoogte van de onderste bevestigings-
pennen van de verluchter.
3.
Zorg ervoor dat de aftakas is ontkoppeld.
4.
Schakel de parkeerrem, zet de motor af en haal het
sleuteltje uit de contactschakelaar. Wacht tot de
motor en alle bewegende delen tot stilstand zijn
gekomen voordat u de bestuurdersstoel verlaat.
5.

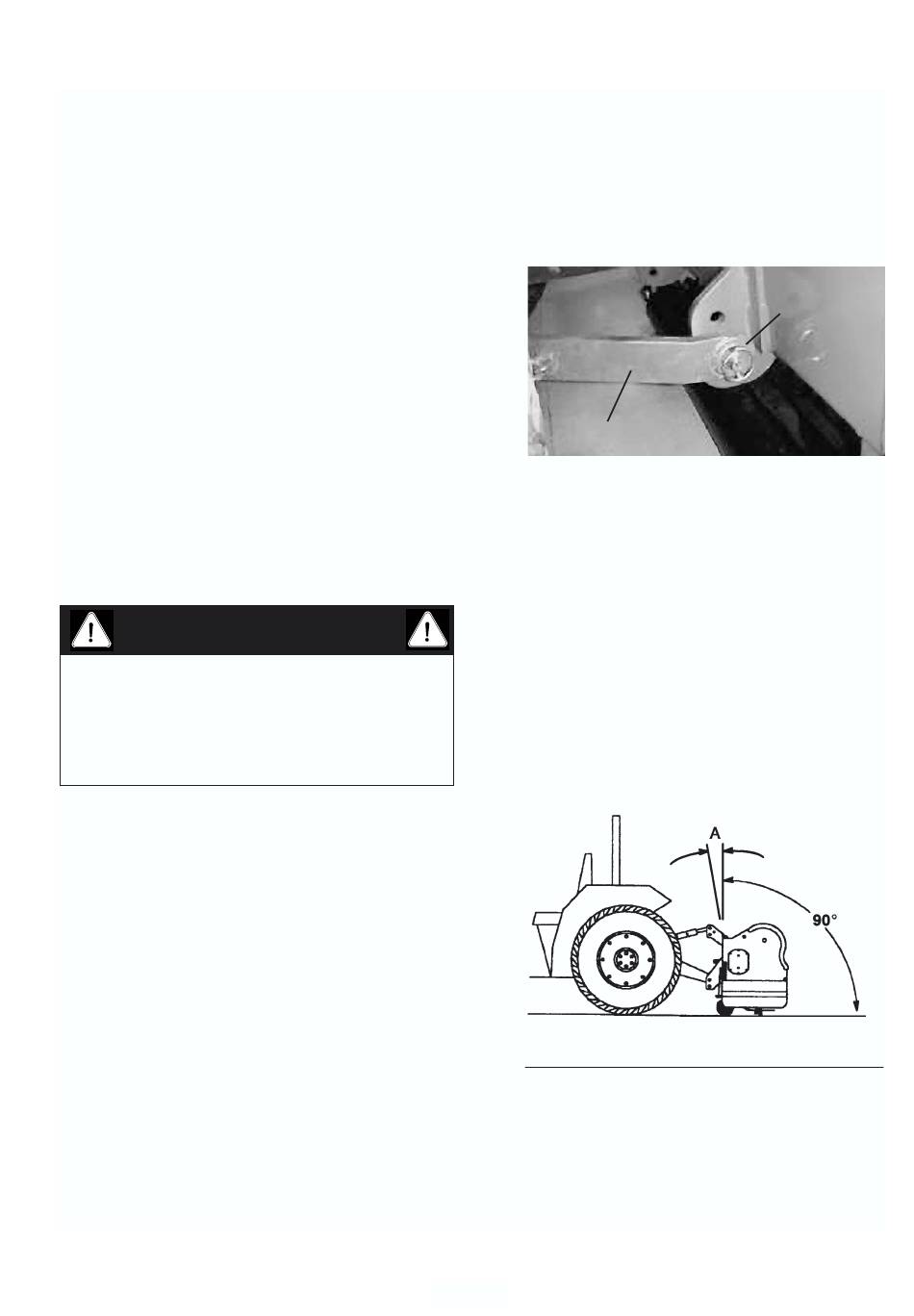

Schuif de linker en de rechter bevestigingsarmen
over de bevestigingspennen (Afb. 1).
1. Onderste bevestiging
2. Lynch-pen
1
6.
Schuif de onderste bevestigingsarm over de
bevestigingspen en zet deze vast met de lynch-
pennen (Afb. 1)
Montage bovenste bevestiging
N.B.: de voorkant van de verluchter moet zich tijdens
het gebruik ALTIJD in een verticale positie bevinden
of een lichte hoek voorwaarts maken om de beste
verluchtingsgaten te verkrijgen (Afb. 2). Deze hoek zal
veranderen als de werkdiepte wordt gewijzigd. U moet
de bovenste bevestiging bijstellen om deze hoek te
regelen. Raadpleeg Bediening voor extra informatie.
1. 0–8° Werkbereik
– 9 –
Afb. 1
2
Afb. 2
