Voer een lektest uit voordat de koeler weer is voorzien van
een koudemiddelvulling
•
Breng de isolatie en de temperatuuropnemers weer op hun
plaats.
Condensorbatterij
De condensorbatterijen moeten regelmatig worden
gecontroleerd op vervuiling. De mate van vervuiling is
afhankelijk van de plaats van opstelling en zal hoger zijn als de
machine is opgesteld in steden, een boomrijke omgeving,
industriële installaties e.d.
Ga als volgt te werk:
•
Verwijder stof en vuil van het condensoroppervlak met een
zeer zachte borstel die de lamellen niet beschadigt.
•
Reinig de batterij met een daarvoor geschikt reinigingsmiddel.
Voor het oplossen van vuil bevelen wij Totaline produkten aan:
Bestelnr. P902 DT 05EE: traditionele reinigingsmethode
Bestelnr. P902 CL 05EE: reinigen en ontvetten.
Deze produkten hebben een neutrale pH waarde, bevatten geen
fosfaten, zijn ongevaarlijk voor de mens en kunnen gewoon
door het riool worden gespoeld.
Afhankelijk van de mate van vervuiling kunnen beide
produkten verdund of onverdund worden toegepast.
Voor routine onderhoud adviseren wij het gebruik van 1 kg
van het geconcentreerde produkt, verdund tot 10%, voor
het behandelen van een batterij oppervlak van 2 m
kan worden uitgevoerd met een Totaline sproeipistool
(bestelnr. TE01 WA 4000EE) of met een hogedrukreiniger.
Bij reinigen onder druk moet er goed op worden gelet dat de
lamellen niet worden beschadigd.
Reinigen moet gebeuren:
-
in de richting van de lamellen
-
tegen de luchtuitblaasrichting in
-
met een grote sproeikop (25-30°)
-
op 300 mm afstand.
De twee reinigingsprodukten kunnen worden gebruikt voor de
volgende batterijmaterialen: Cu/Cu, Cu/Al, Cu/Al met Polual,
Blygold en/of Heresite coating.
Naspoelen van de batterij is niet nodig omdat de gebruikte
produkten een neutrale pH waarde hebben.
Om er zeker van te zijn dat de batterij goed schoon is wordt
doorspoelen bij een lage doorstroomsnelheid aangeraden. De
pH waarde van het gebruikte water moet tussen 7 en 8 liggen.
WAARSCHUWING: Gebruik voor het reinigen van de lamellen
nooit water onder druk zonder grote sproeier. Sterk geconcen-
treerde en/of roterende waterstralen zijn absoluut verboden.
Door correct en regelmatig reinigen (ongeveer iedere drie
maanden) kan 2/3 van de corrosieproblemen worden
voorkomen.
Vervangen van de ventilatormotor
Het werk wordt vanaf de bovenkant van de unit uitgevoerd.
•
Verwijder de grille met het luchtrooster.
14
•
Verwijder de beschermkap van de as.
•
Trek de ventilator van de as met een FACOM U35, of een
gelijksoortig gereedschap.
•
Draai de bevestigingsbouten van de ventilatormotor los.
•
Verwijder alleen de onderste bouten om te voorkomen dat
de motor valt.
•
Verwijder de ventilatormotor.
Montage gebeurt in omgekeerde volgorde. Zorg ervoor dat er
geen kunststof onderdelen worden beschadigd en plaats de
ventilator zodanig dat er een afstand van 117 + 0/-2 mm blijft
tussen de bovenste rand van de ventilator en de bovenste rand
van de voluut.
LET OP: Bij typen 30GH/GZ040-245 draait de ventilator, van
bovenaf gezien, tegen de klok in.
Beveiliging van de ventilatormotor
Alle units zijn voorzien van een beveiligingsschakelaar voor de
ventilator.
2
. Dit
Componenten van het koelmiddelcircuit
Thermostatisch expansieventiel ( TXV) voor 30GH/GZ 040-060
De koelmiddelhoeveelheid in de koeler wordt geregeld door
een thermostatisch expansieventiel. Dit ventiel wordt geregeld
door een opnemer in de zuigleiding van de compressor. Het
ventiel is in de fabriek ingesteld om de oververhitting bij de
koeleruittrede te handhaven op 4 K, gebaseerd op het dauwpunt
of de verdampingstemperatuur. Deze instelling mag niet
worden gewijzigd tenzij dit absoluut noodzakelijk is.
Elektronisch expansieventiel (EXV, optie voor 30GH/GZ
040-060, standaard voor alle andere typen
Oververhitting wordt geregeld op basis van zuiggas en
zuigdruk vanuit de Pro-Dialog regeling. Zie verder de brochure
Bediening ProDialog regeling 30G/30H.
Filterdroger
De filterdroger houdt het circuit schoon en vrij van vocht. Het
kijkglas geeft aan wanneer de cassette in de filterdroger moet
worden vervangen. Een temperatuurverschil tussen de intrede en
uittrede van de filterdroger geeft aan dat de droger vervuild is.
OPMERKING: De unit moet minimaal 12 uur werken voordat
er een nauwkeurige indicatie kan worden gegeven. De
indicator is namelijk alleen in voortdurend contact met het
koudemiddel als de unit in bedrijf is.
Afsluiter vloeistofleiding
Deze afsluiter geeft de mogelijkheid tot het vullen met vloeibaar
koudemiddel. Tevens kan de afsluiter worden gebruikt voor het
intern compartimenteren van de koudemiddelvulling.

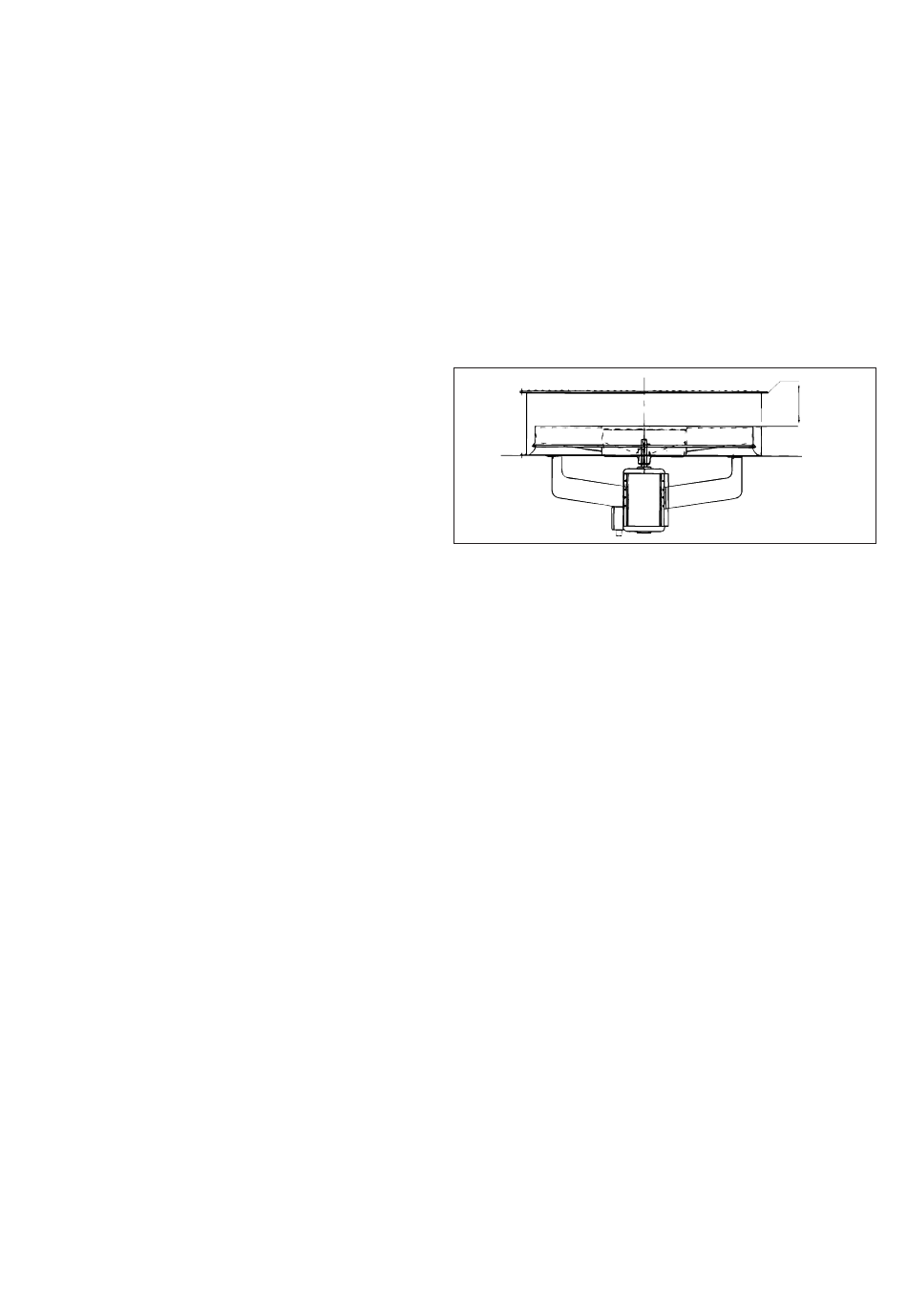

Ventilator 30GH/GZ 040-245
117 +0/-2
Maximale
afstand
