Waterzijdig installeren
OPMERKING
► Tap het CV-circuit af.
► Sluit de hoofdkraan en maak het
tapcircuit drukloos.
► Installeer bij voorkeur een extra vul- en
ontluchtpunt in het leidingwerk van de
Xtore.
3.4.1
Inlaatcombinatie
OPMERKING
► De inlaatcombinatie voldoet met een
waarde conform de voorschriften van
het aangesloten toestel. Indien niet
voorgeschreven is de waarde maximaal
8 bar.
1.
Monteer in de ingaande koudwaterleiding. (verplicht).
Plaats deze zo dicht mogelijk voor de Xtore.
2.
Sluit de inlaatcombinatie met een open verbinding aan op
de riolering.
3.4.2
Driewegklep
OPMERKING
► Plaats de driewegklep niet met de motor
naar beneden gericht.
► Houd een minimale ruimte van 25mm aan
voor het monteren van de motor.
► Let bij het aansluiten van de motor op de
aansluitrichting van de bedrading naar de
Xtend toe.

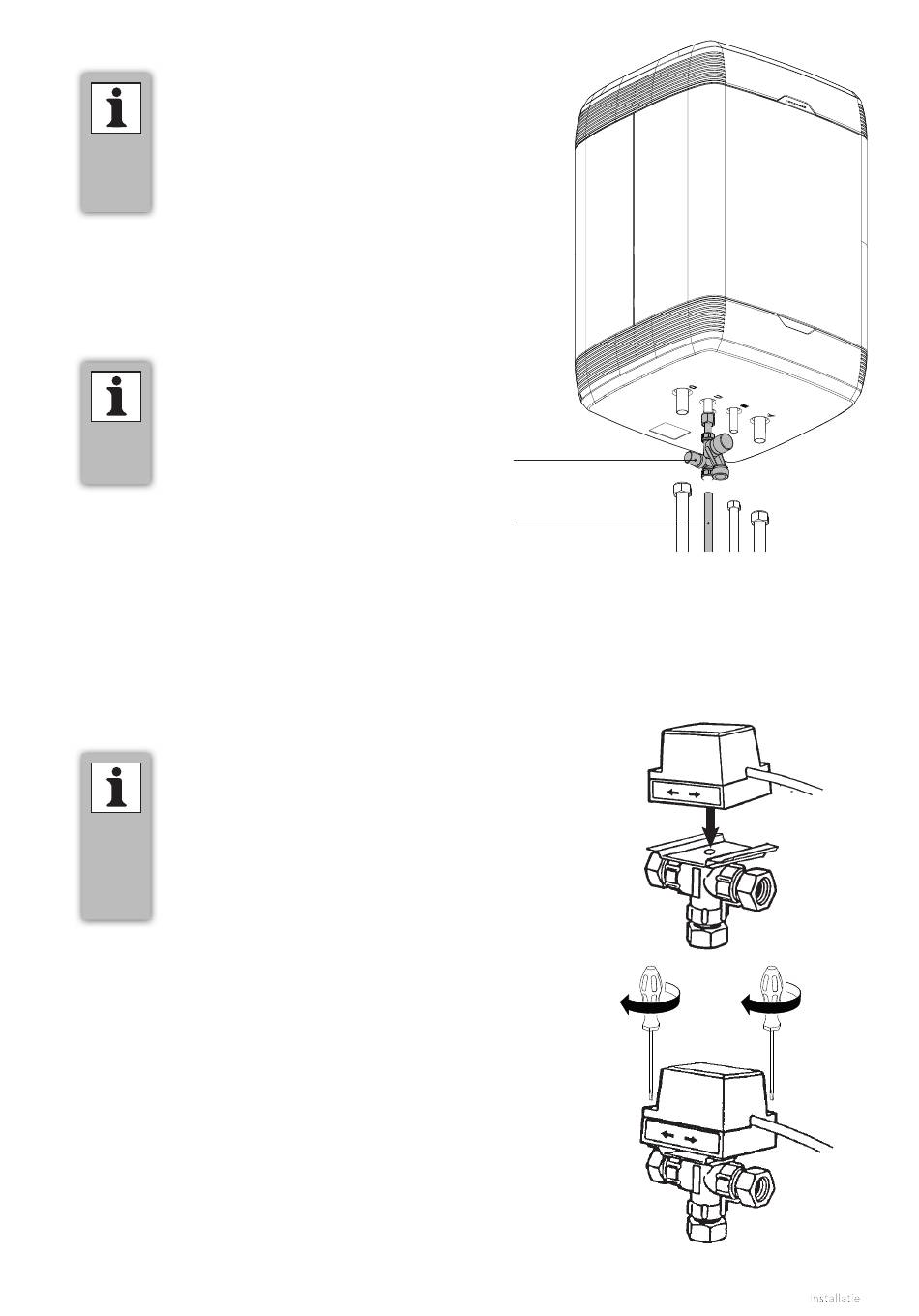

1.
Bepaal op voorhand de positie van de driewegklep en het
leidingwerk.
2.
Let op de aangegeven stromingsrichting (*):
Poort A (normally closed)
Poort B (normally open)
Poort AB
3.
Draai de twee schroeven gelijkmatig vast om de motor op de
behuizing te monteren, zie afbeelding.
(*)
Gebruik P047 om de aansturing van de klep om te draaien, indien foutief geinstalleerd.
= naar Xtore
= naar warmte-afgiftesysteem
= naar Xtend
Inlaatcombinatie
Ingaande
koudwaterleiding
B
B
warmte-
afgiftesysteem
B
A
A
Xtore
AB
Xtend
A
