3.2
Opstellen
OPMERKING
► Plaats de Xtore in de nabijheid van de Xtend
en de CV-ketel.
► Installeer in een vorstvrije ruimte om
bevriezing te voorkomen.
► Zorg voor een minimale vrije ruimte
van 300 mm bij de water-aansluitingen
van het toestel voor installatie- en/of
onderhoudswerkzaamheden.
► Houd er rekening mee dat de
inlaatcombinatie aangesloten moet worden
met een open verbinding op de riolering.
► Zorg dat de muur/vloer voldoende
draagkracht heeft om de Xtore, gevuld met
water, te kunnen dragen.
BELANGRIJK

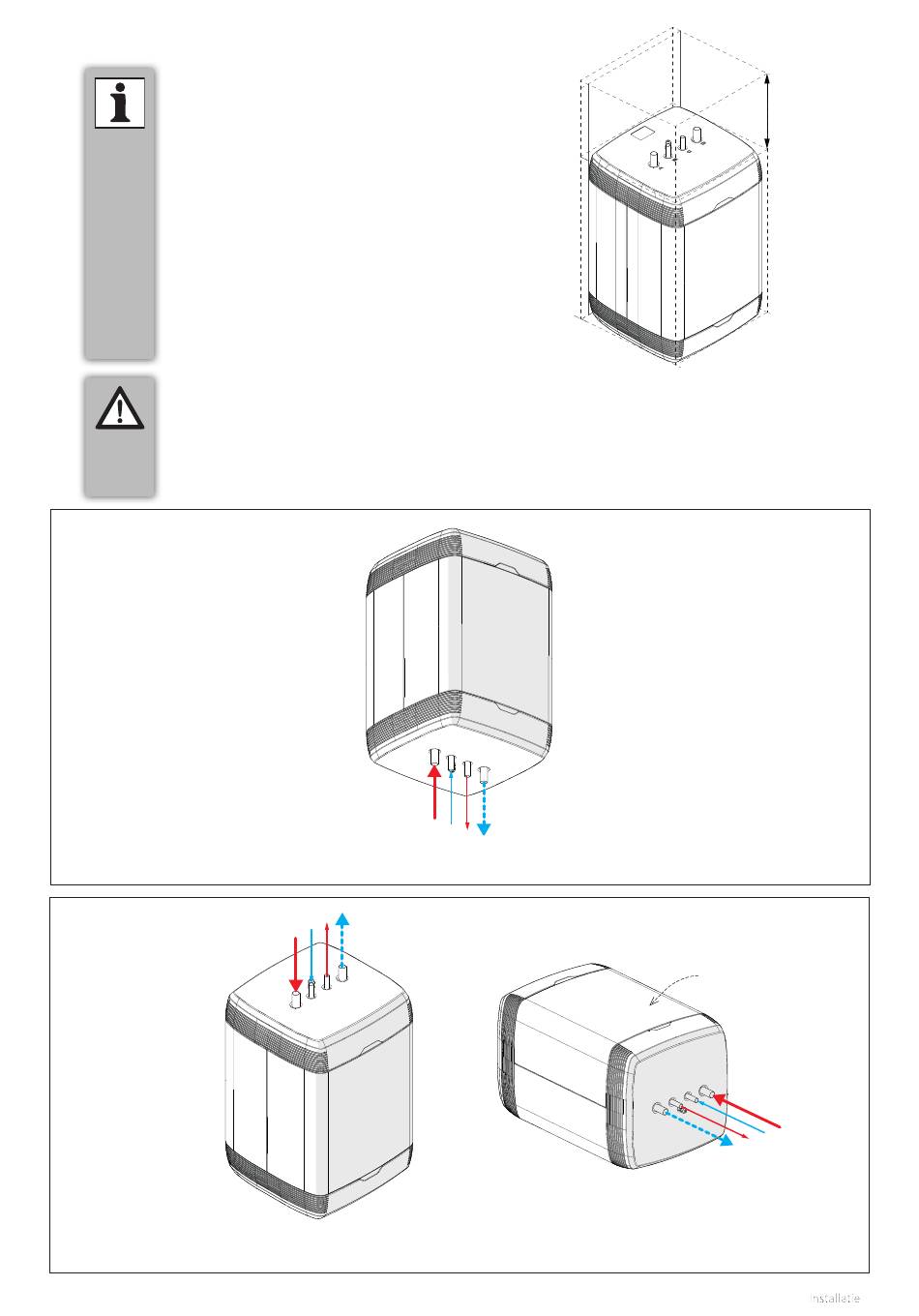

► Waterzijdig aansluiten op de Xtore (ABCD) is
afhankelijk van positionering
(verticaal hangend, staand of liggend )
Zie onderstaande afbeelding voor de correcte
aansluitingen:
A =
CV-uit (koud)
A =
CV-in (warm)
B =
Tapwater-uit (warm)
D
C
B
A
B =
Tapwater-in (koud)
D
C
B
A
C =
Tapwater-in (koud)
C =
Tapwater-uit (warm)
min. 300
D =
CV-in (warm)
Liggend
A
B
C
D
D =
CV-uit (koud)
9
