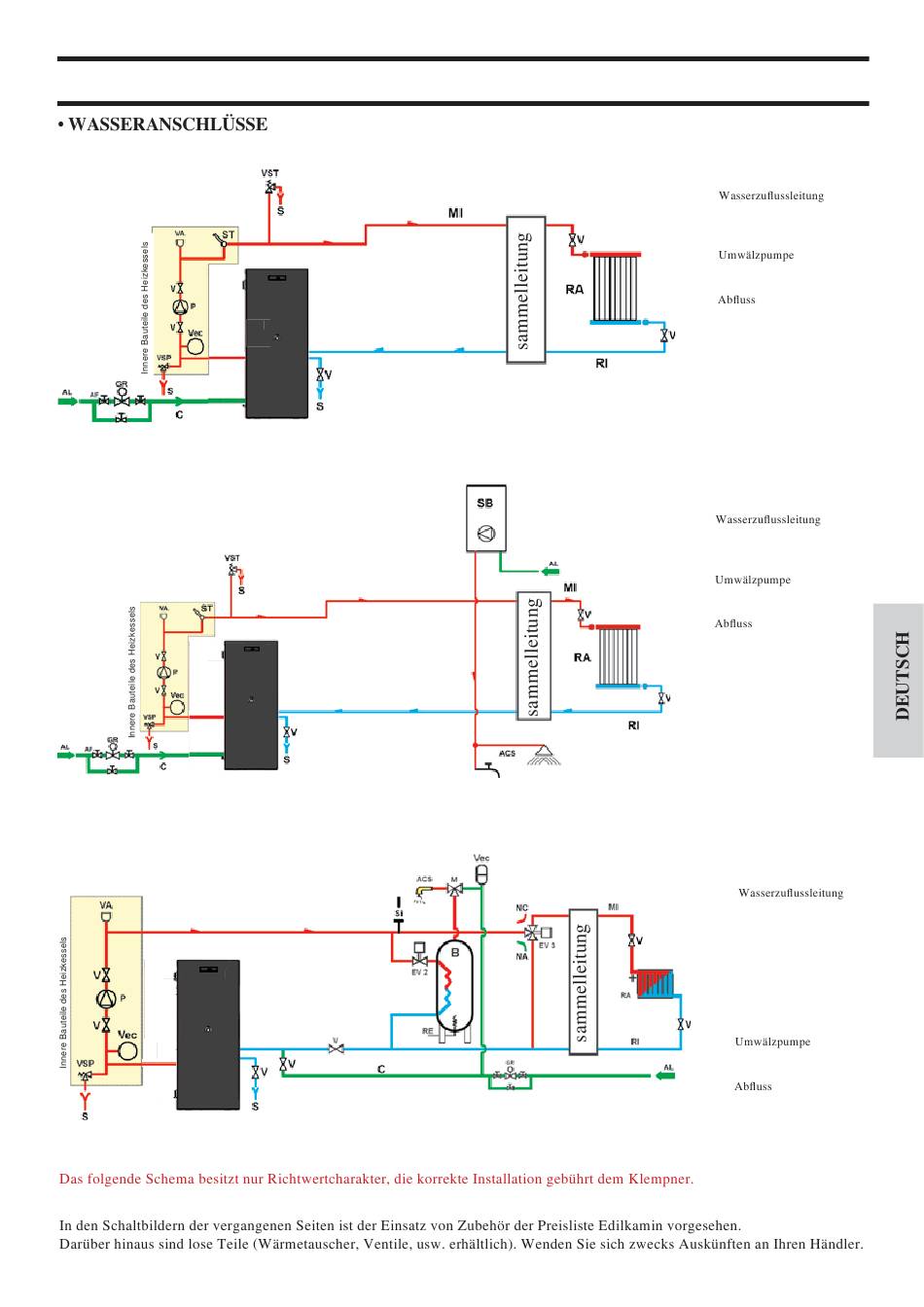

HEIZUNGSANLAGE MIT HEIZKESSEL ALS EINZIGER WÄRMEQUELLE
HEIZUNGSANLAGE MIT HEIZKESSEL IN VERBINDUNG MIT BADEOFEN
HEIZUNGSANLAGE MIT HEIZKESSEL ALS EINZIGER WÄRMEQUELLE MIT ERZEUGUNG
VON BRAUCHWARMWASSER MITTELS BOILER
ZUBEHÖR:
INSTALLATION
:
TC
T
T
T C
T
T
TC
TC
TC
- 121
- 121
-
-
LEGENDE
AF: Kaltwasser
AL:
C:
Füllen/Nachfüllen
GR: Druckminderer
MI: Anlagenvorlauf
P:
RA: Heizkörper
RI: Anlagenrücklauf
S:
ST: Temperatursonde
TC: Heizkessel
V:
Kugelventil
VA: Automatisches
Entlüftungsventil
Vec: Geschlossenes
Ausdehnungsgefäß
VSP: Sicherheits-Druckventil
VST: Überhitzungsschutzventil
LEGENDE
ACS: Sanitärheißwasser
AL:
C:
Füllen/Nachfüllen
GR: Druckminderer
MI: Anlagenvorlauf
P:
RA: Heizkörper
RI: Anlagenrücklauf
S:
SB: Boiler
ST: Temperatursonde
TC: Heizkessel
V:
Kugelventil
VA: Automatisches
Entlüftungsventil
Vec: Geschlossenes
Ausdehnungsgefäß
VSP: Sicherheits-Druckventil
VST: Überhitzungsschutzventil
LEGENDE
ACS: Sanitärheißwasser
AL:
B:
Boiler
C:
Füllen/Nachfüllen
EV2: 2-Wege-Elektroventil
EV3: 3-Wege-Elektroventil
NA: Stromlos offener Kontakt
NC: Stromlos geschlossener
Kontakt
GR: Druckminderer
MI: Anlagenvorlauf
P:
RA: Heizkörper
RI: Anlagenrücklauf
S:
TC: Heizkessel
V:
Kugelventil
Vec: Geschlossenes
Ausdehnungsgefäß
VSP: Sicherheits-Druckventil
