Modules en hun functies
9.1
Brander- en ketelkringmodule ZM434 (basisuitrusting)
De module ZM434 maakt deel uit van de basisuitrusting
van de regeltoestellen Logamatic 4321 en 4322.
De handschakelaars op de module hebben enkel een
service- en onderhoudsfunctie.
Indien de handschakelaars zich niet in de positie
automatisch bevinden, verschijnt op de
bedieningseenheid MEC2 de betreffende melding en
0
licht de weergave
storing op.
AANWIJZING VOOR DE GEBRUIKER
Gebruik de handschakelaars niet voor
het uitschakelen van de cv-installatie als
u tijdelijk afwezig bent.
Gebruik daarvoor de vakantiefunctie
(
hoofdstuk 7.16).
De regelfuncties lopen verder tijdens het manueel
bedrijf.
Branderfunctie
Handschakelaar voor brander
AANWIJZING VOOR DE GEBRUIKER
In normale omstandigheden zou de
handschakelaar zich in de positie "AUT"
moeten bevinden.
De posities 0, Hand en max I + II zijn speciale
instellingen die enkel door vaklui gebruikt mogen
worden in geval van fouten.
De brander kan met de handschakelaar direct
aangestuurd worden. De regeling functioneert echter
verder.
66
]
Logamatic 4321/4322 - Wijzigingen op grond van technische verbeteringen voorbehouden.

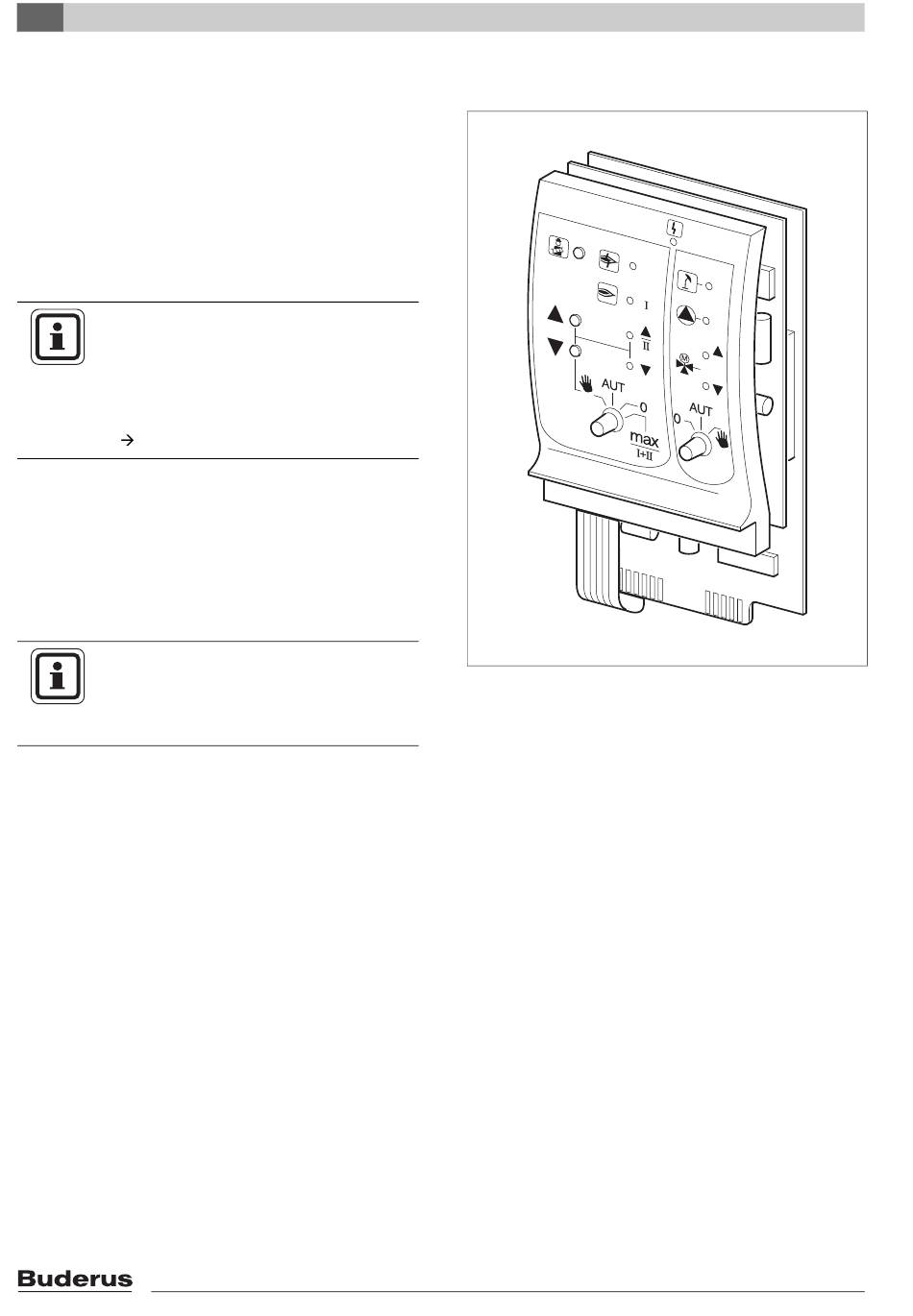

Afb. 21 ZM434
0
Aanduiding
Algemene storing,
bv. bouwzijdige fout, voelerfout,
externe storingen,
bekabelingsfout, interne
modulefout, manueel bedrijf.
De foutmeldingen verschijnen
als tekst op de
bedieningseenheid MEC2.
Controlelampjes voor de branderfuncties
9
Aanduiding
Branderstoring
Aanduiding
Brander in werking
A
U
Aanduiding
Modulatievermogen wordt verhoogd/2e trap
in bedrijf
V
Aanduiding
Modulatievermogen wordt verlaagd
Controlelampjes voor de ketelkringfuncties
1
Aanduiding
Ketelkring in zomerbedrijf
8
Aanduiding
Ketelpomp in bedrijf
U
Aanduiding
Mengklep opent in de richting van de ketel
V
Aanduiding
Mengklep gaat open in de richting van de
verwarmingskring
