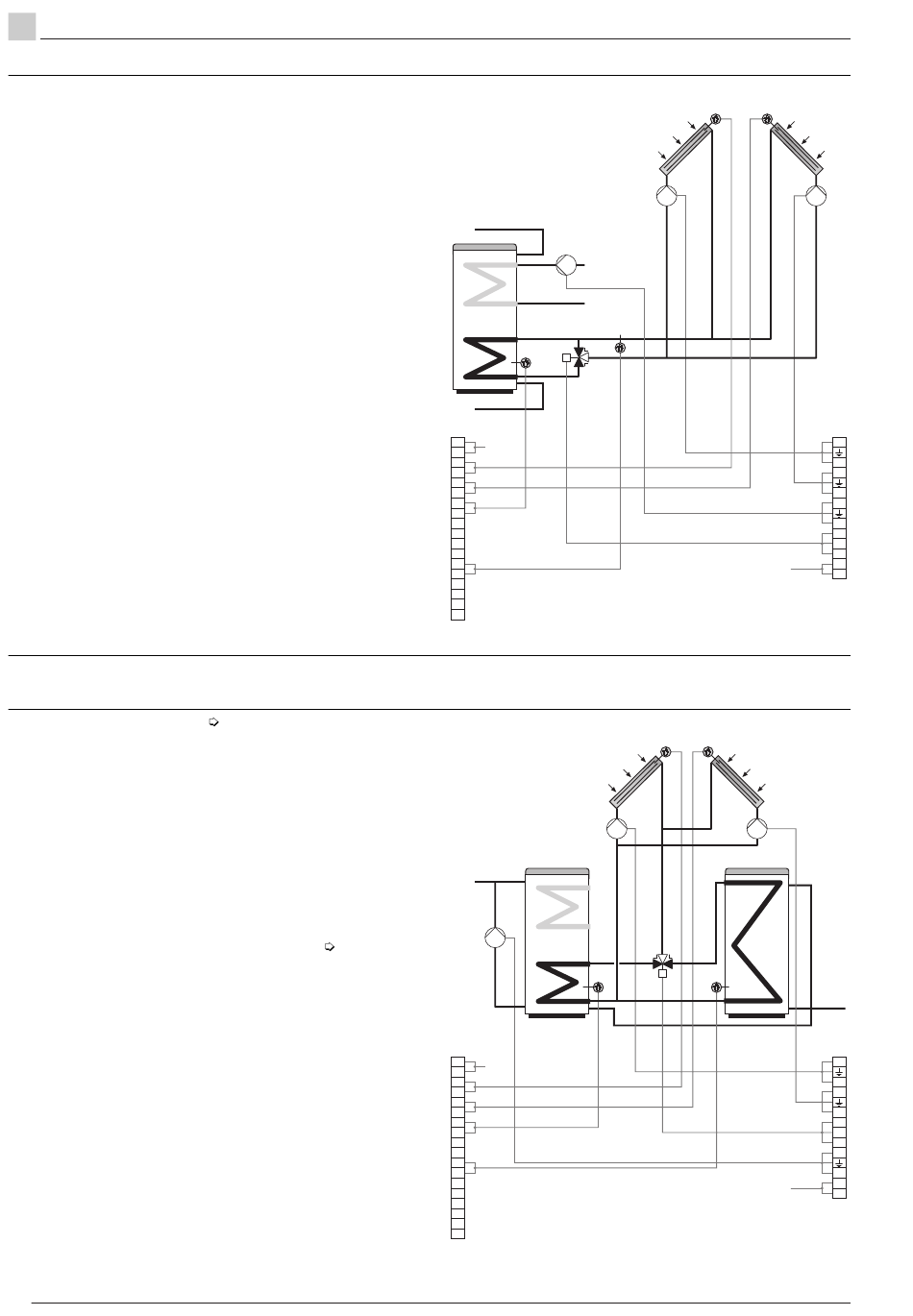

Variante 23 : bivalente boiler met collectorcascade / bypass
De WRSol 2.0 bepaalt het temperatuurverschil tussen de
collectorvoelers (TKO resp. TK2) en de referentievoeler
(TSU)
Van zodra het temperatuurverschil groter is dan de
ingestelde verhoging (Boiler diff. aan), wordt de
bijhorende solairpomp (PS resp. PS2) geactiveerd.
Het driewegventiel (VBY) wordt in functie van de
collectortemperatuur (TKO resp. TK2) en de
referentievoeler (TBY) omgeschakeld.
Wordt de verhoging (Boiler diff. uit) of de maximale
boilertemperatuur bereikt, dan schakelt de solairpomp uit.
In functie van het gemiddelde pomptoerental en de
minimale boilertemperatuur kan de externe
warmtegenerator via de potentiaalvrije Multifunct.
Uitgang (MFA) vergrendeld worden.
Bijkomend kan een 18-uren vergrendeling geactiveerd
worden. Met de warmwaterfunctie (hfst. 7.13) kan
eveneens de MFA-uitgang beïnvloed worden.
Mogelijke instelling MFA-uitgang :
0, 1, 2, 7, 8, 9, 10
Variante 24 : boilercascade voor warmwater met collectorcascade
•
Legionellenfunctie (optie;
•
Generatorvergrendeling
•
3-wegventiel
De WRSol 2.0 bepaalt het temperatuurverschil tussen de
collectorvoelers (TKO resp. TK2) en de referentievoeler
(TPU,TSU)
Van zodra het temperatuurverschil groter is dan de
ingestelde verhoging (... diff. aan), wordt de
bijhorende solairpomp (PS resp. PS2) geactiveerd. Wordt
de ...temp. instelwaarde bereikt, dan schakelt het 3-
wegventiel om en laadt de bijgestelde warmwaterboiler
(buffervat) op volgens de voorrangsinstelling. ( hfst. 7.11)
In functie van het gemiddelde pomptoerental en de
minimale boilertemperatuur kan de externe
warmtegenerator via de potentiaalvrije Multifunct.
uitgang (MFA) vergrendeld worden.
Bijkomend kan een 18-uren vergrendeling geactiveerd
worden. Met de warmwaterfunctie (hfst. 7.13) kan
eveneens de MFA-uitgang beïnvloed worden.
Door de toevoer van koud water wordt het warme water uit
de warmwaterboiler in de bivalente boiler getransporteerd.
Mogelijke instelling MFA-uitgang :
0 ... 10
