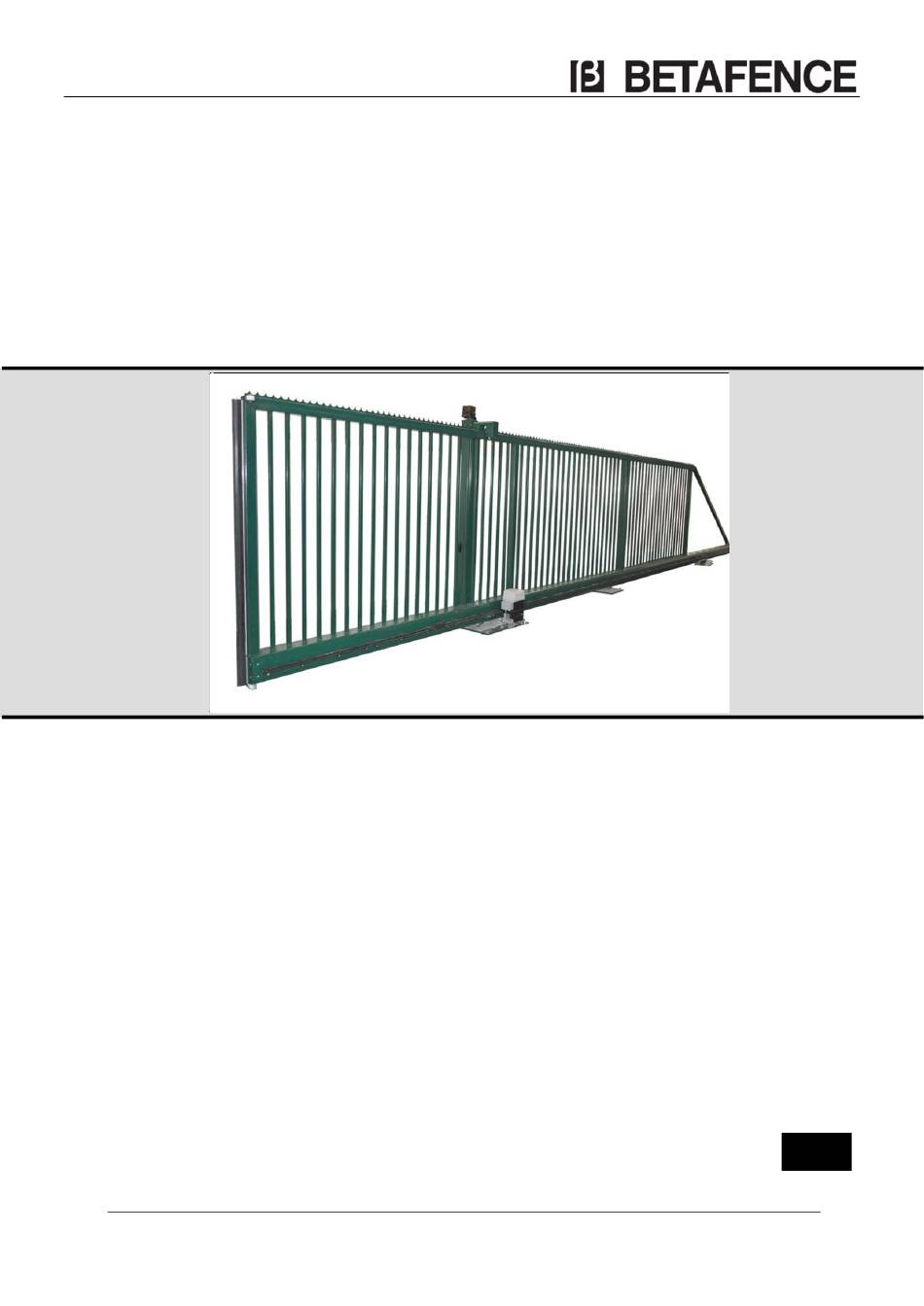

- Pagina 1 INSTALLATIE- HANDLEIDING VRIJDRAGENDE SCHUIFPOORT Robusta ® MET MOTORISATIE SC Vrijdragende schuifpoort Pagina 1 op 23 Robusta ® Ed. februari 2017...
-
Pagina 2: Inhoudsopgave
INHOUDSOPGAVE 1. VOORZORGSMAATREGELEN............3 VOORZORGSMAATREGELEN VOOR DE INSTALLATEUR EN D E EINDGEBRUIKER............SPECIFIEKE PUNTEN WAARMEE REKENING MOET WORDEN GEHOUDEN .............. 2. ONDERDELEN VAN HET PORTAAL .........5 VERPAKKING..................................ONDERDELEN ..................................OPTIONELE MOTORISATIE ............................... 3. RICHTLIJNEN VOOR INSTALLATIE EN DE POORT OPHEFFEN..............7 4. INSTALLATIE..................7 VOORBEREIDING VAN DE FUNDERING IN OVEREENSTEMMING MET HET BIJBEHORENDE PLAN ....... -
Pagina 3: Voorzorgsmaatregelen
Dit hek mag alleen worden gebruikt voor het doel waarvoor het uitdrukkelijk werd ontworpen (het volledige systeem). Elk ander gebruik moet als foutief en dus als gevaarlijk beschouwd worden. Betafence kan niet aansprakelijk gesteld worden voor schade veroorzaakt door verkeerd of onredelijk gebruik. -
Pagina 4: Belangrijk
Voorkom dat kinderen spelen bij het openen en sluiten van het hek. Voorkom dat kinderen spelen binnen de openingsstraal van het hek. Zorg ervoor dat het slot geïnstalleerd is, in orde is en goed sluit wanneer het hek gesloten is. Als je het hek sluit, zorg er dan voor dat het slot in de open stand staat om te voorkomen dat het in aanraking komt met het contraslot. -
Pagina 5: Onderdelen Van Het Portaal
Met betrekking tot het jaarlijks onderhoud wordt ervan uitgegaan dat het door de fabrikant beschreven onderhoud dient te worden opgevolgd. Indien er een onderhoudscontract is afgesloten tussen de klant en Betafence, zal Betafence dit onderhoud voor haar rekening nemen. In het andere geval is de gebruiker verantwoordelijk voor het onderhoud. -
Pagina 6: Onderdelen
2.2. ONDERDELEN 2 berichten 1 blad 1 steunrol (indien vrije doorgang > 5 m) De accessoires (schroeven en moeren) zijn verpakt in een apart zakje. De sleutel voor het slot zit op het hek (zie foto hierboven). 2.3. OPTIONELE MOTORISATIE Er zijn 3 versies beschikbaar: Gemotoriseerde versie : o in hoogte verstelbaar rek... -
Pagina 7: Richtlijnen Voor Het Installeren En Optillen Van Het Hek
Alle aandrijvingen worden afzonderlijk op een plaat gemonteerd. De motor is altijd aan de binnenkant van de poort gemonteerd. 3. RICHTLIJNEN VOOR HET INSTALLEREN EN OPTILLEN VAN HET HEK Het hek kan alleen worden opgetild met de juiste transportmiddelen, die groot genoeg zijn om het gewicht te dragen. -
Pagina 8: Verankerd Op Grond
Betafence levert geen chemische ankers. 2. Markeer de positie van de gaten met een betonboor met een kleine diameter. Dit maakt het gemakkelijker om de uiteindelijke boor te centreren. 3. Boor de juiste gaten voor de bevestiging volgens de installatie-instructies van de leverancier van de chemische ankers. -
Pagina 9: Installatie Van Het Hek Op De Ankers Op Grond
Opmerking: Het is erg belangrijk om de vrije ruimte onder de plaat van het geleidingsportaal en het ontvangstportaal op te vullen met krimpgecompenseerd beton. 4.4. INSTALLATIE VAN HET HEK OP DE ANKERS OP GROND Plaats het geleidingsportaal en het ontvangstportaal pas als de ankers volledig zijn uitgehard. De poort wordt als één geheel geplaatst met het geleidingsportaal en de achterste geleidewielen op de overeenkomstige vloerankers. -
Pagina 10: Uitlijnen En Waterpas Stellen Van De Poort
4.5. UITLIJNEN EN WATERPAS STELLEN VAN DE POORT 1. Lijn de achterste geleidewielen en het geleideportaal uit met de centreerlijn van de poort. Zorg ervoor dat de poort parallel in het geleideframe glijdt. Het geleidingsportaal en de achterste geleidewielen kunnen zijwaarts worden verplaatst in de moffen van de platen. - Pagina 11 WAARSCHUWING! PAS IN GEEN GEVAL DE HORIZONTALE POSITIE AAN MET DE M10 MOEREN EN BOUTEN WAARMEE DE PLAAT AAN DE WIELSTEUN IS BEVESTIGD. 4. Nadat de ontvangstportaal is uitgelijnd en het blad horizontaal is uitgelijnd, stelt u de hoogte van de ontvangstportaal zo in dat het steunwiel onder de voorkant van de onderbalk de helling (van de ontvangstportaal) net onder het horizontale oppervlak...
- Pagina 12 De juiste afstelling van deze rol is essentieel voor de goede werking van de Robusta® zelfdragende schuifpoort. Zowel de hoogte van de steunrol als de haaksheid ten opzichte van de onderbalk van de poort moeten worden afgesteld. Onjuist Correct Een te hoog geplaatste steunrol voegt ongewenste wrijvingskrachten toe aan de vleugel, die toenemen naarmate de vleugel opent.
-
Pagina 13: Aanslagafstelling Mechanisch
Dit voorkomt dat de plaat verbuigt wanneer de vleugel vrij in de poortopening hangt. Pas het spansysteem niet aan! 5. AANSLAGAFSTELLING MECHANISCH 5.1. AFSTELLING VAN DE MECHANISCHE EINDAANSLAG VOORZIJDE WAARSCHUWING! De mechanische eindaanslag moet altijd worden gecontroleerd en/of afgesteld. Als de eindaanslag niet correct is afgesteld, kunnen bepaalde onderdelen van de poort onherstelbaar beschadigd raken. - Pagina 14 Als er echter een verschil is met het funderingsvlak of als een obstakel aan de achterkant van de poort verhindert dat de vleugel volledig opent, pas dan de aanslag aan zoals hieronder beschreven: 1. Verwijder het onderste deel van de veiligheidslijst uit het aluminium montageprofiel.
-
Pagina 15: Afstelling Van De Mechanische Eindaanslag Achter
5. Bevestig het rubberen profiel van de veiligheidslijst aan het aluminium profiel. Om de bevestiging te vergemakkelijken, raden we aan een beetje smeermiddel op siliconenbasis op de rubberen bevestigingsflappen en de omhulsels van de sensorstrips te spuiten. Druk vervolgens de flappen handmatig in het aluminium profiel. -
Pagina 16: De Motor En Motorplaat Monteren
De motor en motorplaat monteren De motor/motoreenheid moet op een extra plaat worden geïnstalleerd. De afdekking heeft dezelfde kleur als de poort. De juiste positie van de plaat is als volgt: De kleine sectie naar beneden; de grote sectie naar boven. De juiste positie voor de motor is de omkeerzone, niet de kant van de doorgang. -
Pagina 17: Overzicht Motorisering
6. OVERZICHT VAN MOTORISERING Gebruik van de 'Normale' motor = tot 30 cycli/dag. Voor intensiever gebruik wordt de 'Intensive' motor aanbevolen. Motor: zie onderstaande tabel: Motortabel Type Model 1000 regel 500 lijn 100 lijn Basisstraal R2800 R2000 Intensief Intensief Normaal gebruik Toepassing gebruik gebruik... -
Pagina 18: Onderhoud
Eventuele schade aan de coating kan alleen worden gerepareerd met PU-verf en door een professional. 8. CERTIFICERING CE Een CE-label van Betafence garandeert dat de poort gebouwd is in overeenstemming met de CE-voorschriften, zoals bepaald door de EU-verordening inzake bouwproducten (nr. 305/2011). -
Pagina 19: Levering Installatie
Levering Installatie Klant : Locatie: Datum : Technicus : 1. Beschrijving van de installatie Zelfdragende Schuifhek schuifpoort Robusta schuifpoort ® Handbediende versie.... Gemotoriseerde versie..Robusta schuifpoort ® Dead Man's Key-versie... Volautomatische versie ..2. De installateur verklaart hierbij dat de poort geïnstalleerd is in overeenstemming met de installatiehandleiding. - Pagina 20 Opmerkingen ..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................SC Vrijdragende schuifpoort Pagina 21 op Robusta ® Ed. februari 2017...
- Pagina 21 ............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................SC Vrijdragende schuifpoort Pagina 22 op Robusta ® Ed. februari 2017...
- Pagina 22 Betafence Belgium NV Blokkestraat 34B B-8550 Zwevegem www.betafence.be https://www.betafence.be/nl/contact-betafence SC Vrijdragende schuifpoort Pagina 23 op Robusta ® Ed. februari 2017...
